3-41
3
4

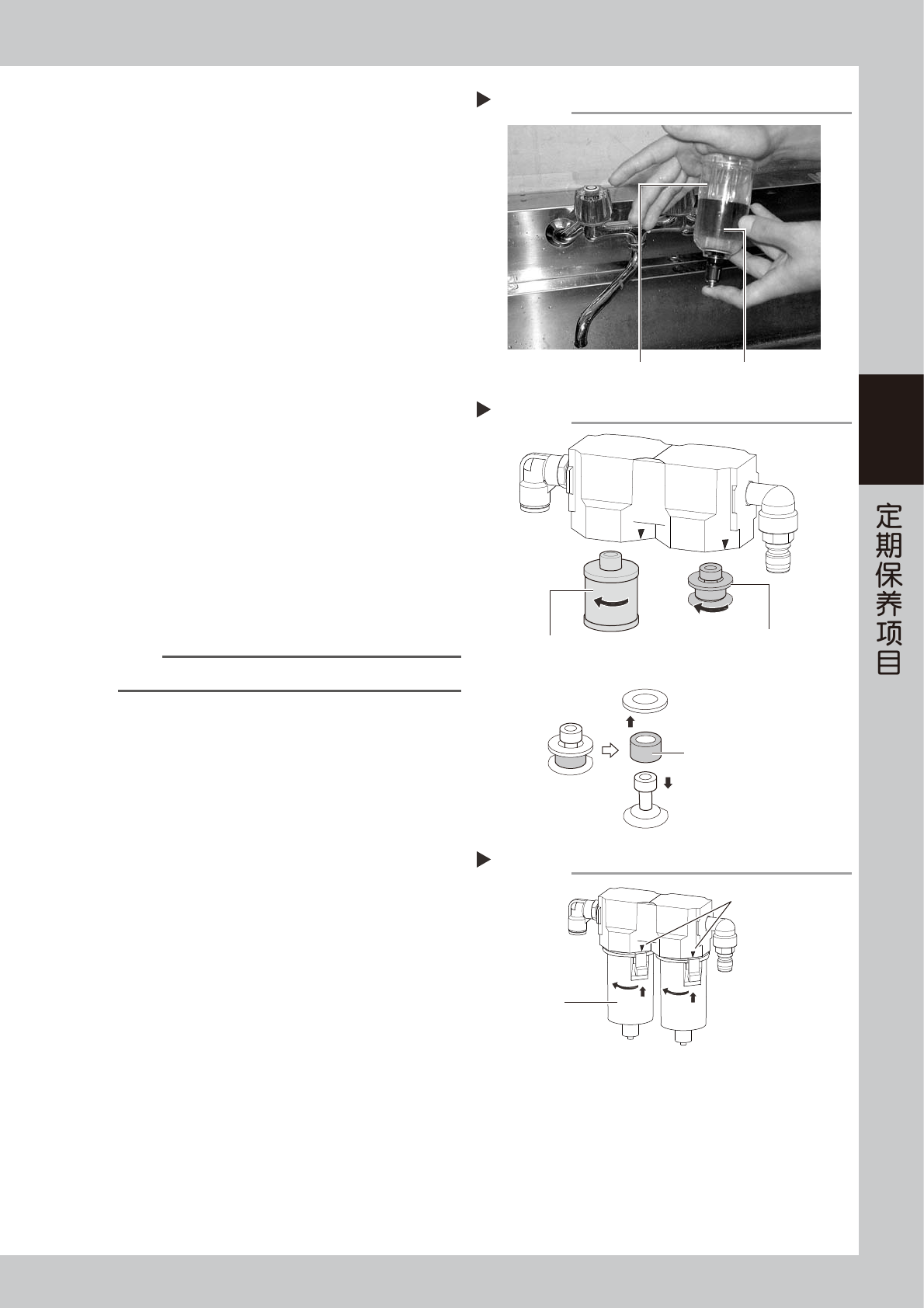

清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55359-L1-00
5
拆卸滤芯。
空气滤芯
将空气滤芯组件向左旋转拆下。空气滤芯夹在
上下侧端盖之间。
油雾滤芯
将油雾滤芯向左旋转拆下。
55334-L6-10
6
检查滤芯的状态。
检查滤芯没有脏污与堵塞。若已脏污或被堵塞时，
需换上新的滤芯。
7
安装滤芯。
按照与拆卸时相反的步骤安装滤芯。
8
安装过滤杯。
1. 将过滤杯的按钮对准右图中三角标记的位置之
后向上推。
2. 再将过滤杯向左转动 45 度。
55335-L6-10
参考
将过滤杯向左旋转 45 度时会发出“咔嚓”声。
9
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左旋转，接通供气。
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
拆卸滤芯
Step 5
油雾滤芯
空气滤芯
空气滤芯组件
安装过滤杯
Step 8
过滤杯
三角标记
3-42
3
5.6 个月
5.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部的右侧 ( 左侧的为选购件 )。长期使用贴片机，该相机的照明装置也会因尘屑等
而脏污，建议定期对该照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
1
e
移动贴装头部。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用移动把手将贴装头部移到便于清洁基准标记
识别相机的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55362-L1-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55390-L1-00
参考
气吹毛刷与镜头清洁剂为选购件。
用气吹毛刷清除尘屑
基准标记识别相机的照明
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-43
3
5.2 W 轴的清洁与加油
下面，介绍基板传送部的 W 轴的清洁、加油方法。关于加油位置与加油方式，请参阅“第 5 章 加油位置一览”。
加油之前，先准备指定的润滑油 (NSL)。
1
将传送宽度调到最大。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 选定“最大宽度”单选按钮之后，按 [OK] 按钮。
传送宽度变为指定的宽度。
56304-L1-00
参考
若调节传送宽度画面中没有“最大宽度”单选按钮，请输入
最大宽度。标准机型时，最大传送宽度为 460mm 或 410mm。
按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，也可以打
开调节传送宽度的画面。
2
e
清洁 W 轴的滚珠丝杆、六角轴、导轨。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于清洁 W 轴需
将料车从贴片机上拆下。
3. 用不起尘的无尘纸等擦去 W 轴的滚珠丝杆 (2
根 )、六角轴 (1 根 )、导轨 (2 根 ) 的脏污润滑
油与尘屑。
55391-L1-00
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
3
将传送宽度调到最小。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
3. 选定“调节后的传送宽度”单选按钮之后，输
入最小宽度“50”并按 [OK] 按钮。传送宽度变
为指定的宽度。
4
e
擦拭还未擦到的部位。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于清洁 W 轴需
将料车从贴片机上拆下。
3. 用无尘纸等擦拭在 Step2 中还未擦到的部位。
55392-L1-00
调节传送宽度Step 1
清洁W轴
Step 2
无尘纸
滚珠丝杆
六角轴
导轨
擦拭W轴还未擦到的部位
Step 4
擦拭还未擦到的部位
