4-5 4 3. 真空发生器部 3.1 真空发生器 BIT 的更换 1 切断供气。 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右旋转， 切断供气。 55417-L1-00 2 e 使贴装头部移到贴片机的正面侧。 1. 按紧急停机按钮之后，打开贴片机正面的机盖。 2. 用移动把手将贴装头部移到贴片机正面一侧。 3 用手拔出 BIT。 用内六角扳手向左旋转 BIT 胶盖并拔出之后，可以 看见 BIT 的前端，用手拔出。 55…
4-4
4
■ 使用专用安装工具时
安装吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安装弹簧片。
n
要点
若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。
下面，介绍使用该专用安装工具安装吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 将方巾垫在贴装头部的下方。
3. 用手将需更换弹簧片的对象吸嘴拆下。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用十字精密螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
55402-L1-00
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
预装新的弹簧片。
换上新的弹簧片，稍微拧动 ( 从拧紧状态拧松 1/4
圈左右 ) 固定螺丝进行定位。
4
插入专用安装工具。
将专用安装工具的凹槽对准弹簧片的凸部插入吸嘴
轴，务必插入到位。
5
固定弹簧片。
用手指边按住弹簧片凸部与专用安装工具的凹槽
部，边用精密十字螺丝刀拧紧固定螺丝固定弹簧片。
55422-L1-00
6
确认弹簧片的安装状态。
确认专用安装工具的凹槽与弹簧片的凸部是否紧贴
无间隙。
55423-L1-00
7
向下拔出专用安装工具。
8
确认安装状态。
1. 用手反复装卸吸嘴数次，确认没有松动。
2. 取出垫在贴装头部下方的方巾。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
Step 2
拆卸弹簧片
精密十字螺丝刀
需更换的弹簧片
向上插入到位
吸嘴弹簧片安装工具
边按住此处边拧紧固定螺丝
使用专用安装工具安装吸嘴弹簧片
Step 4,5
确认弹簧片的安装状态
弹簧片的凸部与专用安装工具的凹槽紧贴
无间隙
Step 6
4-5
4
3.真空发生器部
3.1 真空发生器 BIT 的更换
1
切断供气。
将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右旋转，
切断供气。
55417-L1-00
2
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用移动把手将贴装头部移到贴片机正面一侧。
3
用手拔出 BIT。
用内六角扳手向左旋转 BIT 胶盖并拔出之后，可以
看见 BIT 的前端，用手拔出。
55418-L1-00
c
注意
换下的 BIT，请勿再使用。否则，会导致无法正常吸附元件。
4
清洁 BIT 的安装部。
用喷气工具 ( 选购件 )、棉棒等清除安装部的尘屑
与脏污。
5
安装新的 BIT。
1. 将 O 型圈嵌入胶盖。
2. 将新的 BIT 装入胶盖内。
3. 将 BIT 插入安装部的孔内，向右旋转胶盖锁定。
55419-L1-00
c
注意
请务必确认 BIT 胶盖已正常锁定，否则，按 [ 装置 ] -“Head”
画面的 [ 吸气 ] 按钮，打开吸气时，BIT 可能会被弹出。
c
注意
插入 BIT 锁定胶盖时，注意不要使 O 型圈露出。
6
接通供气。
将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
切断供气
Step 1
[供气/排气]开关
拔出BIT
O形圈 盖子BIT
Step 3
BIT安装部
安装BIT
安装不正确
Step 5
4-6
4

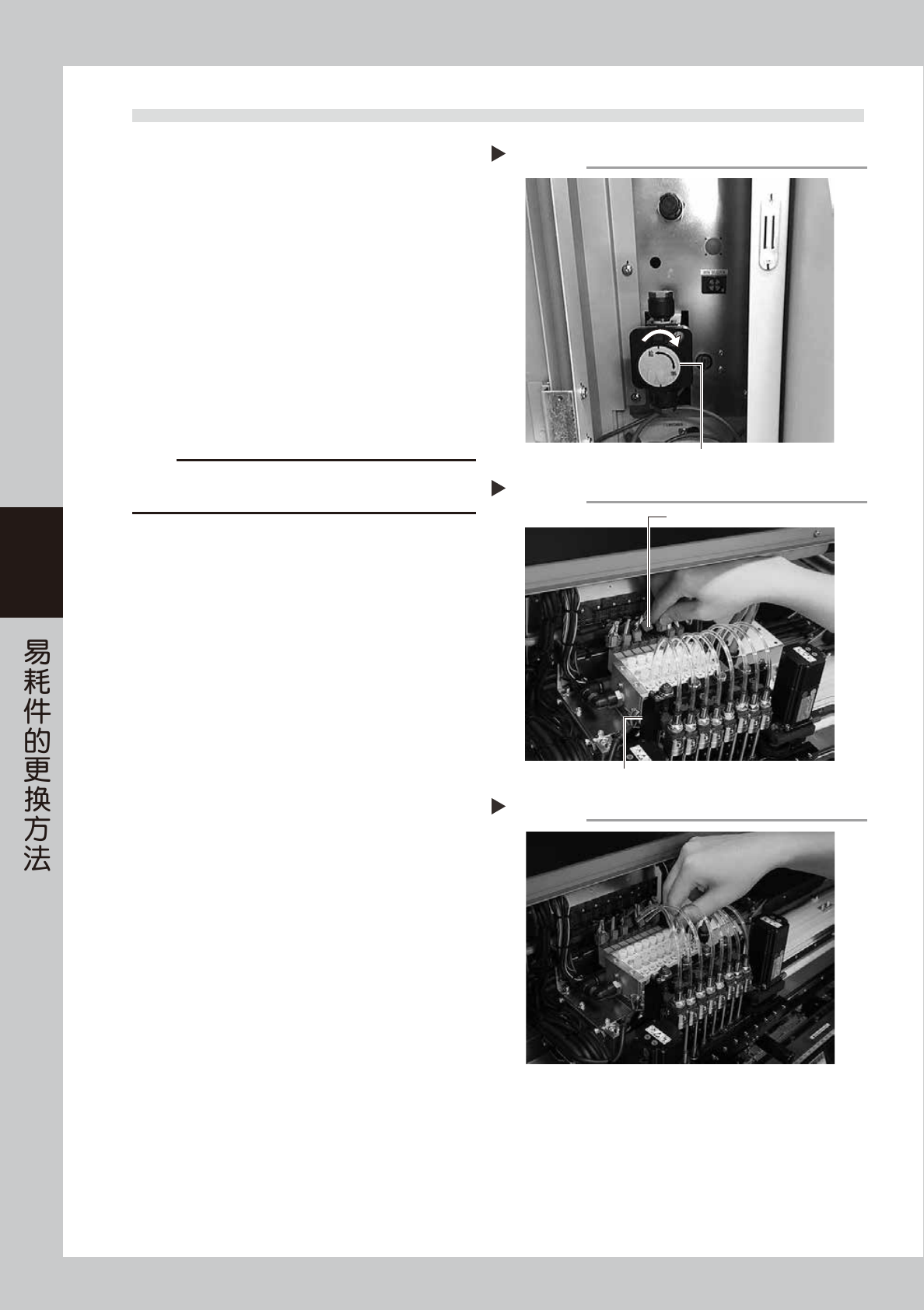

3.2 电磁阀的更换
1
切断贴片机的电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55417-L1-00
2
使贴装头部移到贴片机的正面侧。
打开贴片机的正面机盖，用移动把手将贴装头部移
到贴片机正面一侧。
3
拆卸贴装头电磁阀单元的线束插头。
1. 拔下插在贴装头电磁阀单元的所有线束插头。
2. 拔下插在吸气传感器插板的插头。
55405-L1-00
c
注意
插头壳连接有细线束，容易被拉断。拔出插头时，用手指捏
住插头壳拔出，请勿拉扯线束。
4
拔出空气软管。
拔出插在真空发生器上的空气软管。
55406-L1-00
切断供气
Step 1
[供气/排气]开关
拔出插头
Step 3
插头
与吸气传感器插板连接的插头
拔出空气软管
Step 4
