2-6
2

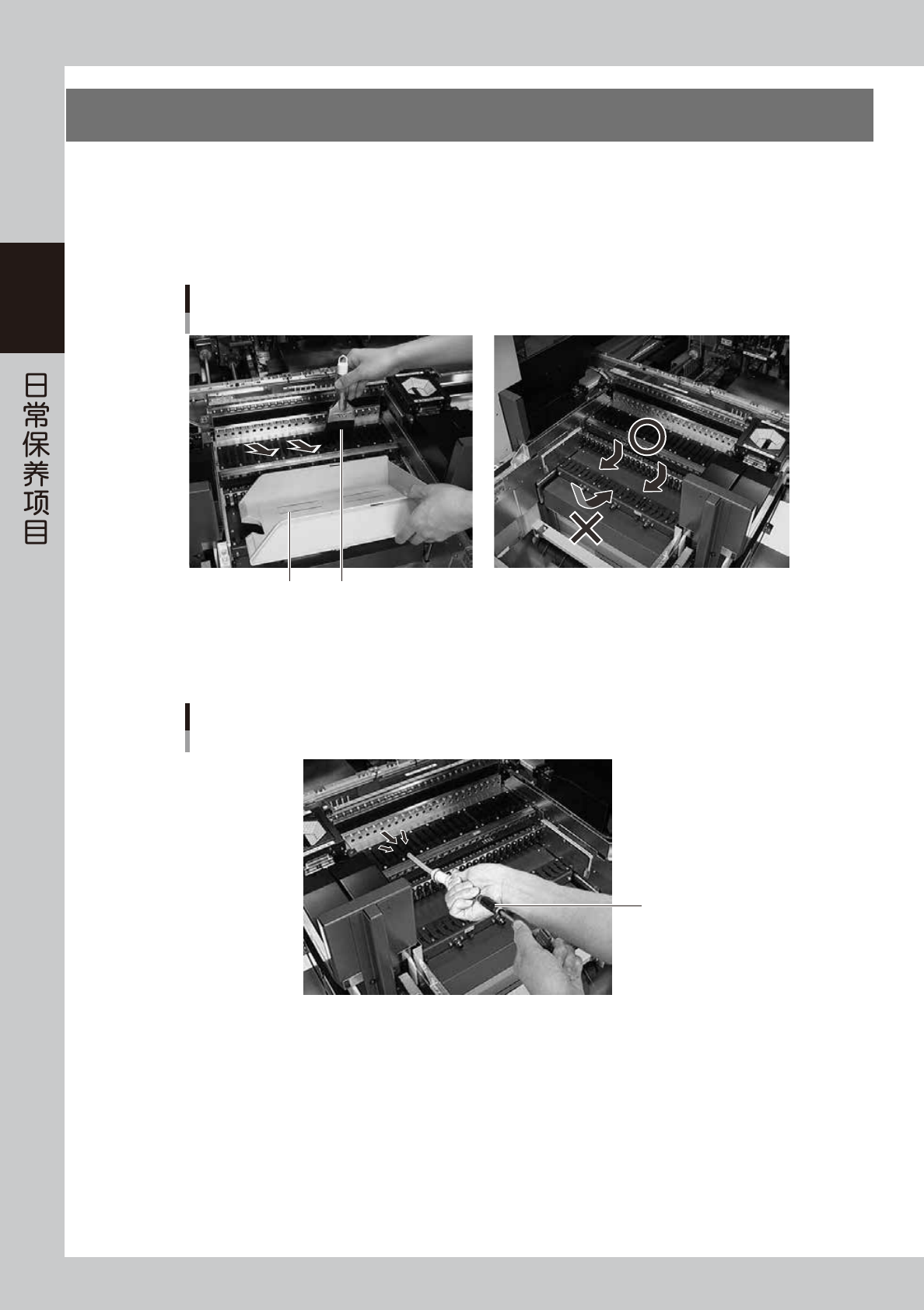

2.送料器架的清洁
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为此，建议对送料器架进行日常点检与清洁。
■ 使用软刷清洁
使用随机附带的软刷如下图所示清扫送料器架。
清扫用软刷
送料器架的清扫
簸箕
55202-L1-00
■ 使用吸尘器或吸尘工具 ( 选购件 ) 清洁
使用家用吸尘器，或将选购件吸尘工具 (KHY-M88V0-A0X) 连接在贴片机正面的气源插口上，吸取细小的尘屑。
吸尘工具
送料器架的清洁
使用吸尘工具
55205-L1-00
2-7
2

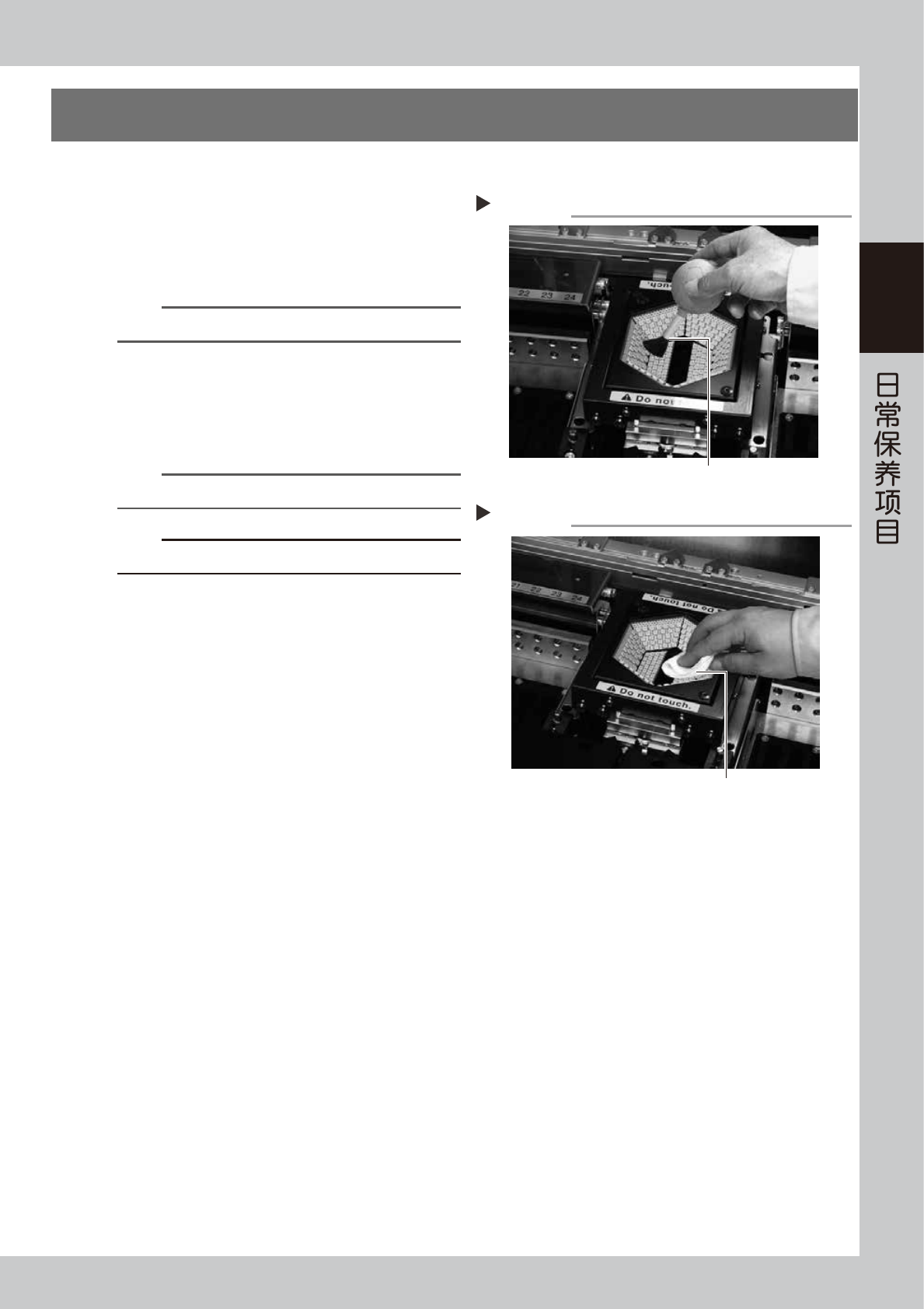

3.多视觉相机保护玻璃的清洁
多视觉相机的照明保护玻璃，若粘附尘屑等脏污，会导致发生元件识别错误。为此，建议定期进行点检与清洁。
1
e
清扫相机保护玻璃上的尘屑。
1. 按紧急停机按钮之后，打开正面机盖。
2. 用气吹毛刷清扫照明保护玻璃上的尘屑。
55203-L6-00
参考
气吹毛刷为选购件。
2
用无尘纸或擦镜纸擦拭相机保护玻璃。
用浸有镜头清洁剂的无尘纸或擦镜纸擦拭相机保护
玻璃。
55204-L6-00
n
要点
镜头清洁剂、擦镜纸为选购件。
c
注意
请勿使用非镜头清洁剂的溶剂 (IPA、丙酮等 )。
用气吹毛刷清扫尘屑
Step 1
气吹毛刷
用无尘纸擦拭相机保护玻璃
Step 2
无尘纸
第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检与清洁 3-1
1.1.1 回弹部的点检与清洁 3-1
1.1.2 吸嘴弹簧片的点检 3-3
1.1.3 吸嘴前端的清洁 3-4
1.2 抓手吸嘴 ( 选配 ) 的清洁与加油 3-6
1.2.1 抓手吸嘴的点检 3-6
1.2.2 抓手吸嘴的清洁与加油 3-6
1.3 检查传送部传感器的状态与动作 3-8
1.4 检查基板固定夹的状态与动作 3-9
1.4.1 基板夹固状态的检查 3-9
1.4.2 基板夹固动作的检查 3-9
2. 每月 3-10
2.1 吸嘴孔的清洁 3-10
2.2 FNC 吸嘴的清洁 3-11
2.2.1 FNC 吸嘴组件的拆卸 3-11
2.2.2 FNC 吸嘴组件的拆开清洁 3-13
2.2.3 FNC 定位针的清洁 3-17
2.2.4 FNC 吸嘴组件的安装 3-18
2.3 各轴的滚珠丝杆与导轨的点检 3-21
3. 2 个月 3-22
3.1 X、Y 轴的清洁与加油 3-22
3.1.1 X、Y 轴滚珠丝杆的清洁与加油 3-22
3.1.2 X、Y 轴导轨的清洁与加油 3-24
3.2 PU 轴 ( 顶板轴 ) 的清洁与加油 3-25
3.3 基板传送部的点检 3-27
3.3.1 传送带的点检与传送部的清洁 3-27
4. 3 个月 3-30
4.1 真空发生器用滤芯的清洁与更换 3-30
4.2 真空发生器的真空压力检查 3-31
4.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查 3-32
