CP842规格书-中文.pdf - 第13页

7. 7. 7. 7. 外观图 外观图 外观图 外观图 - 11 - CP84 2 CP84 2 CP84 2 CP84 2- - - - 01040 5R 0104 05R 0104 05R 0104 05R_S _S _S _S 7 7 7 7. 1 .1 .1 .1 外观图 外观图 外观图 外观图 7.1.1 7.1.1 7.1.1 7.1.1 CP-842E CP-842E CP-842E CP-842E 单位∶ mm

100%1 / 17
6.
6. 6.
6. 选
选选
选
项
项项
项
- 10 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
6
66
6.1
.1.1
.1 选
选选
选
项
项项
项
选项一览表
项 目 分 类
支持0402贴装(研制中) 交换相机镜头后支持0402芯片元件的贴装。
A or B
移动式料卷设置台
移动式的设置台没有固定场所的限制，可以调整到方便
进行作业的高度，可以安装２个供料器。
C
吸嘴 备用吸嘴
C
电路板支撑
支撑销（标准类型）
真空式支撑销（研制中）
无冲击支撑
软支撑（研制中）
B or C
支持特殊电路板厚度
当电路板厚度小于0.5mm时，支持限度为0.3mm。当电
路板厚度大于5mm时，支持限度为6mm，但是，此时支
持的电路板厚度变为3.0mm～6.0mm。
A
元件高度确认传感器
通过检测元件高度和吸嘴长度，可以掌握反映贴装现状
的吸嘴交换基准。
A
供料器
可以安装供料器（8mm～32mm）以及散装供料器。可
以共同使用CP-7系列的供料器。
C
供料器放置台 供料器，散装供料器的保管架。（3段）
C
供料器检验
支持以防止元件和供料器的错误安装为目的的快速检验
功能，元件料尽预告的元件残数管理功能，供料器维修
保养预告和机外换线功能。
A or B
搬运轨道自动宽度变更
（研制中）
通过输入电路板尺寸情报，使用马达变更搬运轨道的宽
度。
A
支持装卸式供料托架
（CP-842ME）
可以进行供料器的汇总交换。配合预备供料托架，PCU
以及供料托架放置台，可以进行机外换线。
A
A∶机器组装时对应　　B∶机器出厂后通过现场改造工事后对应　　C∶购买了单元后对应
＜其他＞
※ 对于用户在标准规格以外的规格要求，可以进行另外洽谈。
※ 对于其他的配置件等，如有不明白之处请向本公司营业部门询问。
7.
7. 7.
7. 外观图
外观图外观图
外观图
- 11 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
7
77
7.1
.1.1
.1 外观图
外观图外观图
外观图

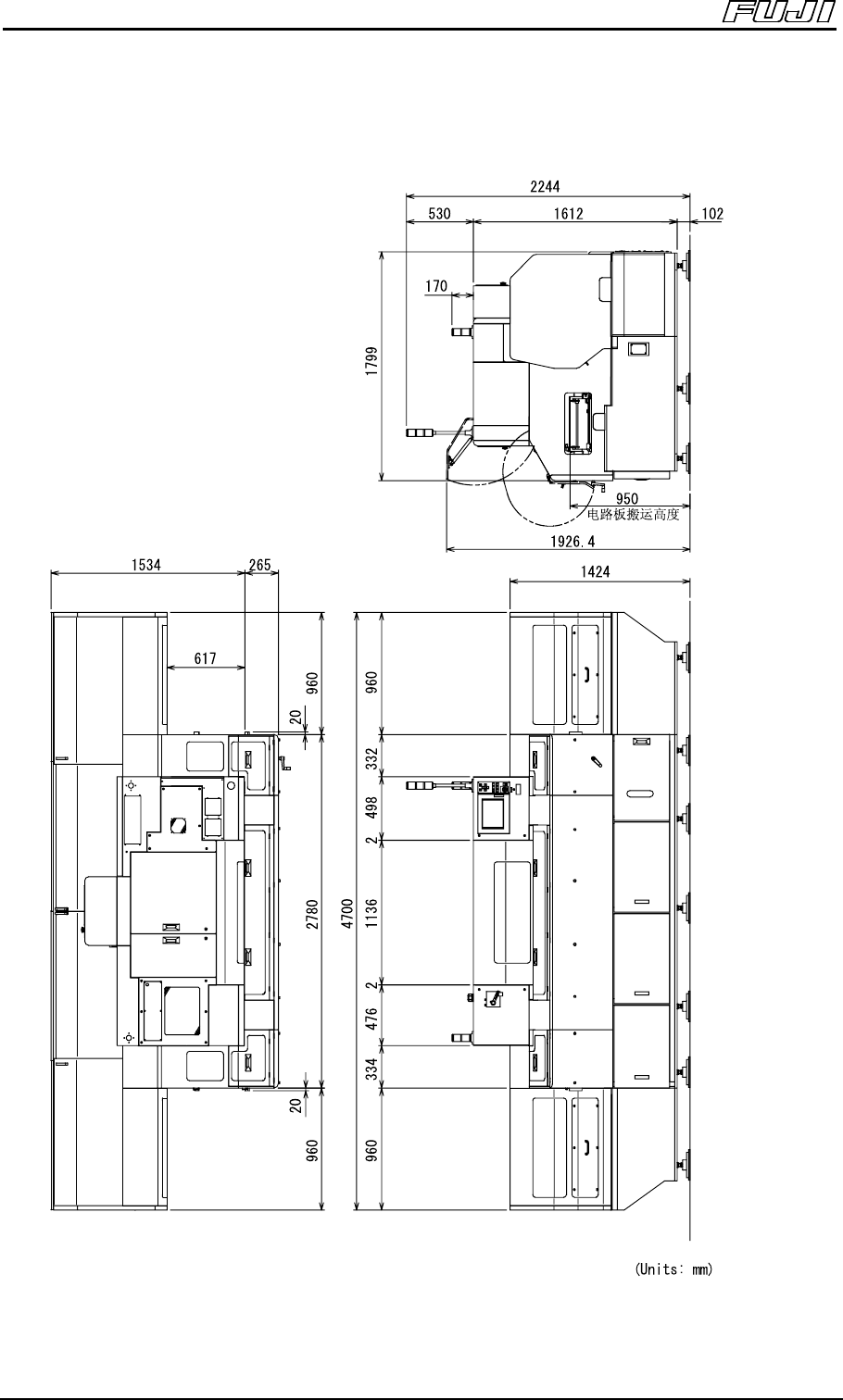

7.1.1
7.1.17.1.1
7.1.1
CP-842E
CP-842ECP-842E
CP-842E
单位∶mm
7.
7. 7.
7. 外观图
外观图外观图
外观图
- 12 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
7.1.2
7.1.27.1.2
7.1.2 CP-842ME
CP-842MECP-842ME
CP-842ME
单位∶mm
