2. 2. 2. 2. 要 要 要 要 素 素 素 素 - 2 - CP84 2 CP84 2 CP84 2 CP84 2- - - - 01040 5R 0104 05R 0104 05R 0104 05R_S _S _S _S 2.1 2.1 2.1 2.1 要 要 要 要 素 素 素 素 CP-842E 规 格 项 目 CP-842E CP-842ME 供电电源 ※ 1 3 相 200V ± 10% （ 50/60 Hz ）← 电…
1.
1. 1.
1. 概
概概
概
要
要要
要
- 1 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
1.1
1.11.1
1.1 概
概概
概
要
要要
要
CP-842E，CP-842ME是一种新开发的，比旧机型的CP-7系列 机更高度功能化的
高精度贴片机。使用它可以实现密间距贴装、可以在高密度电路板上贴装从极小芯片元件到大型
面贴装用的电子元件、是一台具有高信赖性、高精度的旋转主轴型电子元件高速贴片机。
1.2
1.21.2
1.2 特
特特
特
长
长长
长
1） 通过改良吸嘴头、在特定的条件下对Y方向的吸取使用反馈的影像处理结果
进行修正，使吸取点一直保持在元件的中心。由于配置了Y方向的吸取补正
功能，可以安定的吸取0204等极小的芯片元件。
2） 以实现高精度贴装为目的，通过使用新开发的驱动装置，提高了吸取补正
功能，通过安定的高精度贴装性能，实现了密间距贴装。
3） 影像处理光源从原来的卤素灯&UV灯改为LED&UV LED，同时提高了影
像处理的安定性和其维修保养性。
4）对于0402尺寸芯片元件的贴装，不需要特别的改造，只需将Narrow相机
的镜头变更到高分辨率的镜头即可。
（选项，研制中）
5） 作为标准配置，在机器后侧配置有可以实时表示影像处理画面的元件监视
器。
2.
2. 2.
2. 要
要要
要
素
素素
素
- 2 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
2.1
2.12.1
2.1 要
要要
要
素
素素
素

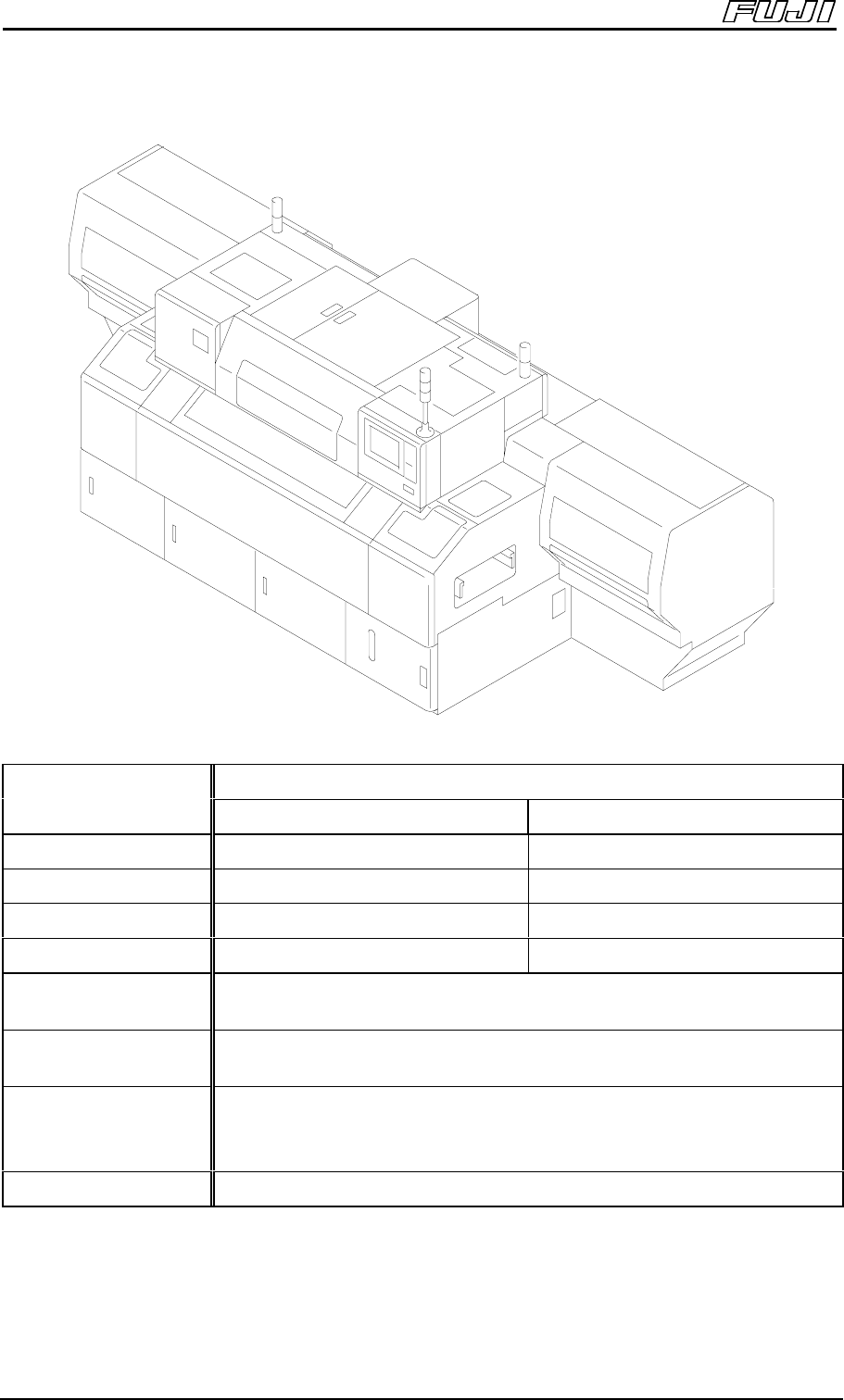

CP-842E
规 格
项 目
CP-842E
CP-842ME
供电电源
※1
3相200V±10%（50/60Hz）←
电源容量
9.5kVA 9.0kVA
气源
0.49MPa 46L/min(A.N.R.)
←
机器重量（本体）
(5,950kg) (4,880kg)
表 示
彩色LCD＆触摸式操作面板
表示语言 日语or英语
涂敷色
本 体 象牙色
突 出 部 深茶色
环境条件
※2
温 度 15℃～35℃
湿 度 30%～80%
高 度 1,000m以下
对应的安全规格
※3
IP22相当
※1：电源∶在200,210,220,230,380,400,415,460,480V 中选择（变压器的编入分接切换方式）
为了避免杂讯、电压变动以及高频率等的影响，建议避免和其他机器的电源共用而使用单独的电
源。
※2：没有凝结时的湿度。
※3：IP22：IEC规格（保护构造∶对于人体，固体异物以及水的侵入的保护）
3.
3. 3.
3. 基本规格
基本规格基本规格
基本规格
- 3 -
CP842
CP842CP842
CP842-
--
-010405R
010405R010405R
010405R_S
_S_S
_S
3.1
3.13.1
3.1 基本规格
基本规格基本规格
基本规格
规 格
项 目
CP-842E CP-842ME
元件尺寸 0603(0402) ～
□
19mm ←
对象元件
※1
最大高度
6mm
←
料带尺寸
8,12,16,24,32mm
（7",13",15"）
←
对象元件
包装方式
※2
散装的场合
1005C,1608C
←
料站数 70×240×2
凸轮速度100％ 0.068sec／个 ←
X,Y轴 14.2mm（包含补正量） ←
Z轴
1.19mm
←
D轴固 定←
θ轴 无 限 制←
NC轴 1pitch以内 ←
贴装速度
※3
最大
移动量
NY轴
0.8mm
←
贴装精度
※4
矩形芯片元件等
±0.055mm（3σ）cpk≧1
贴装率 99.99％（包含自动补件）
基准定位点读取时间
※5
约 0.25sec／个
免费保修期间
※6
机 器 6,000H（运转时间）or 2年
软 件 2,000H（运转时间）or 1年
供料器 1年
※1：0402贴装支持为选项(研制中)
※2：JIS,EIAJ规格的料带元件等（EIA规格所对应的元件和EIAJ规格所对应的相同。）
※3：D轴 1pitch移动时为0.098sec／个。NC轴 2pitch移动时为0.08sec／个，3pitch移动时为
0.09sec／个
※4：上述精度是在本公司的条件下测定所得出的，不包含角度的偏差。此外，受所使用的贴装元件和
电路板的精度影响，存在不能确保上述精度的可能性。
※5：以上数值为直径1.2mm的定位点、不包含定位点之间的移动，和由于定位点形状、位置的偏差
所需要的对应时间。
※6：以机器、软件任何时间短的一方为计算对象。但是，不包括操作上的错误和天灾等不是由于生产
厂家的责任所引起的问题。
供料器不包括含有卷取齿轮等消耗品的指定部件。考虑到运送所需的时间，对代理店的免费保修
期间是从以富士发货开始计算的14个月之内。
