Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
10
: Schrauben Sie die Steckverbinderplatte ab (2 Schrauben).
Halten Sie dabei die Bolzen mit dem Gabelschlüssel Größe 8 fest.
1
1
1
1
1
1
2 Schrauben1
Bolzen mit Gabelschlüssel festhalten 1
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
11
: Entnehmen Sie die Federn (2 links, 2 rechts).
1
: Stecken Sie die neuen Bolzen von oben in deren Sitz.
1
: Montieren Sie die neue Steckverbinderplatte (die ausgefräste Seite muß innen sein, in dieser
Fräsung sitzen die Federn.
Verwenden Sie dazu die neuen Schrauben mit neuen Beilagscheiben.
: Stecken Sie die Federn an deren Sitz.
: Schrauben Sie den Stecker an die Steckverbinderplatte.
1
Die Steckverbinderplatte und der Stecker müssen locker gelagert sein, um in das Steckergegen-
stück einrasten zu können. 1
1
: Schieben Sie das obere Abdeckblech über dem Stecker auf und schrauben Sie es an
(1 Schraube).
: Legen Sie das große Abdeckblech auf den Y-Verfahrbereich des MTC und schrauben Sie es
an (6 Schrauben).
1

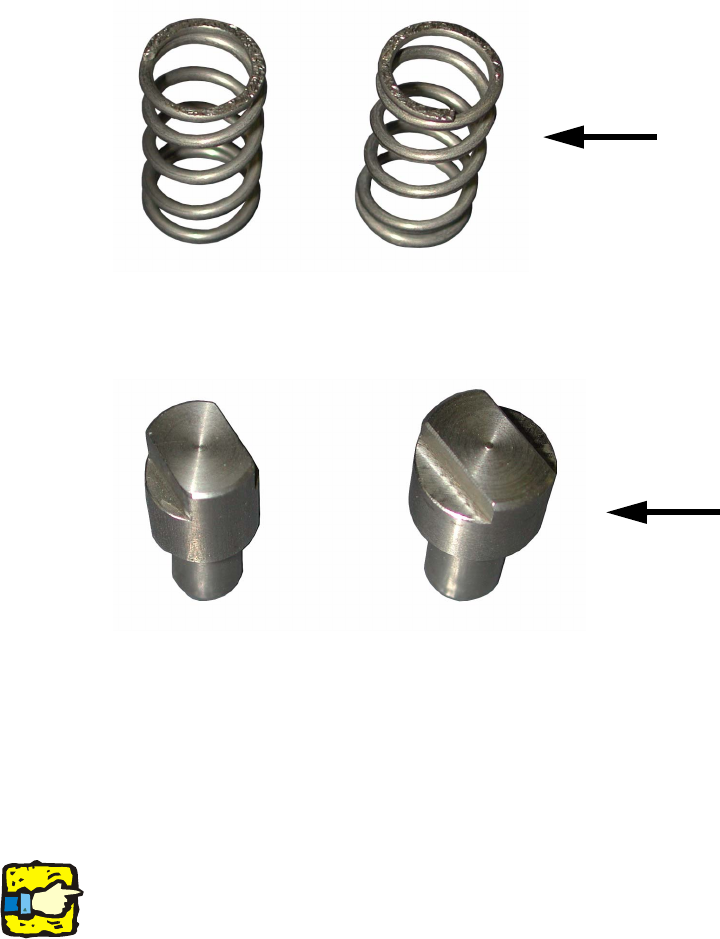

Federn
Neue Bolzen
