Behebung von Kontaktproblemen mit ODU -Stecker MTC2 Ausgabe 07/2008 9 : Lösen Sie die Schraube des Abdeckblech s über dem S tecker heraus und ziehen Sie es zur Seite heraus. 1 1 : Schrauben Sie den S tecker von der S tec…
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
8
1.6 Umbau des Steckkontaktes
: Entfernen Sie das Abdeckblech auf dem Y-Verfahrbereich des MTC (6 Schrauben).
1
1
1
1
1
1
1
1
1
1
1
1
6 Schrauben 1
Abdeckblech 1
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
9
: Lösen Sie die Schraube des Abdeckblechs über dem Stecker heraus und ziehen Sie es zur
Seite heraus.
1
1
: Schrauben Sie den Stecker von der Steckverbinderplatte von unten ab (2 Schrauben).
1
1
1
1
Abdeckblech über dem Stecker 1
2 Schrauben1
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
10

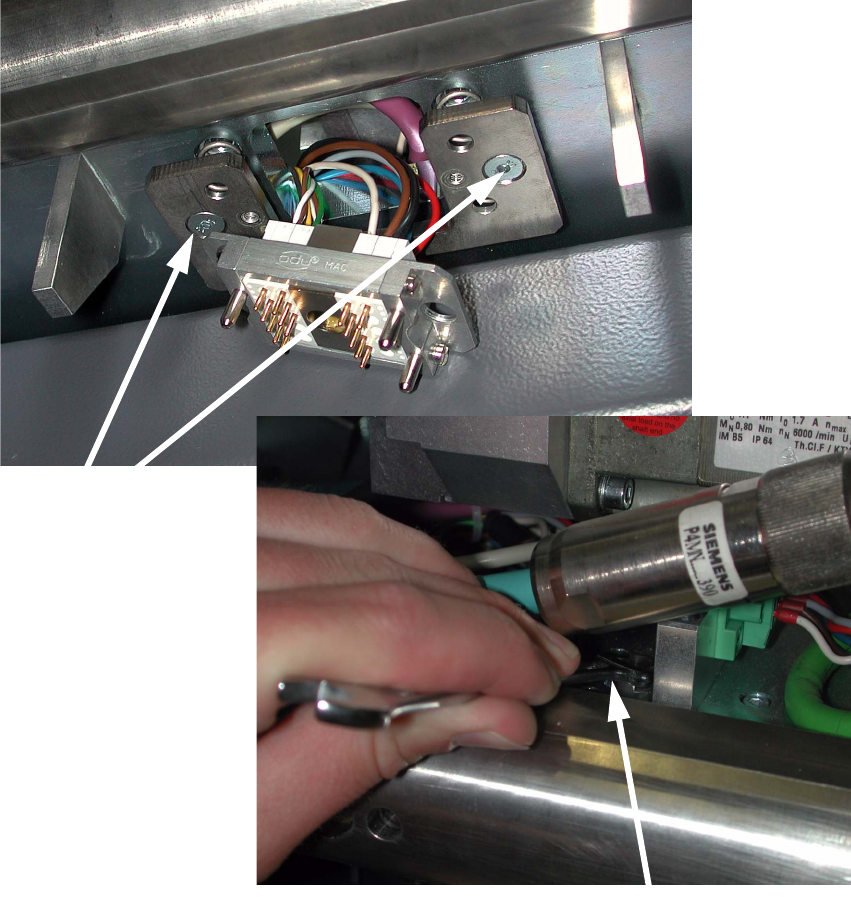

: Schrauben Sie die Steckverbinderplatte ab (2 Schrauben).
Halten Sie dabei die Bolzen mit dem Gabelschlüssel Größe 8 fest.
1
1
1
1
1
1
2 Schrauben1
Bolzen mit Gabelschlüssel festhalten 1
