Behebung von Kontaktproblemen mit ODU-Stecker MTC2 Ausgabe 07/2008 8 1.6 Umbau des S teckkont aktes : Entfernen Sie das Abdeckblech auf dem Y -V erfahrbereich des MTC ( 6 Schrauben). 1 1 1 1 1 1 1 1 1 1 1 1 6 Schraube n …
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
7
1.4 Lieferumfang
Nachrüstsatz ODU-Stecker MTC2 (Art.Nr.: 00386291-xx) 1
) 1
1.5 Benötigte Werkzeuge
– Satz Inbusschlüssel
– Gabelschlüssel Größe 8
1
Menge
Bezeichnung Artikel-Nr.:
1 Steckverbinderplatte 03012217-xx
2 Zentrierbolzen 03012218-xx
1 Profil links 03010747-xx
2 Scheibe D19,5 d11 s2,2 03053296-xx
2 DIN912-M5 x 16-8.8 00845044-xx
2 DIN 125-A 5.3-140HV-A2 00315187-xx
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
8
1.6 Umbau des Steckkontaktes

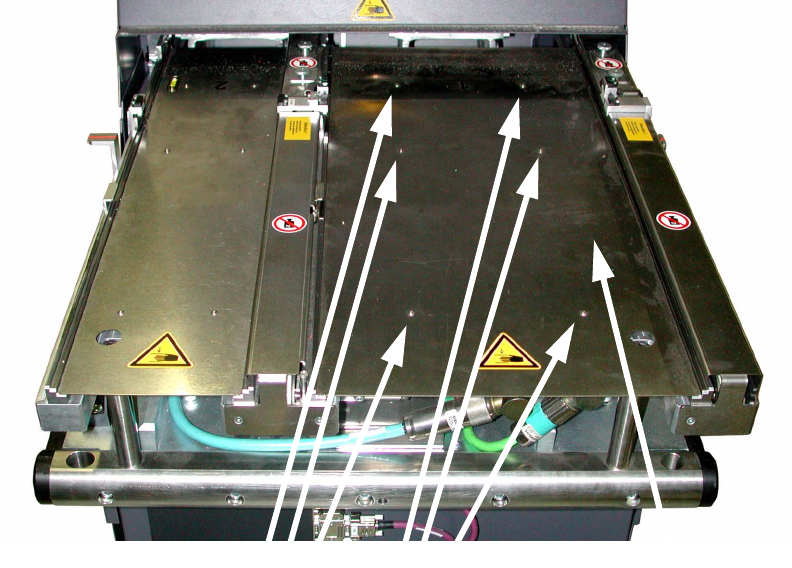

: Entfernen Sie das Abdeckblech auf dem Y-Verfahrbereich des MTC (6 Schrauben).
1
1
1
1
1
1
1
1
1
1
1
1
6 Schrauben 1
Abdeckblech 1
Behebung von Kontaktproblemen mit ODU-Stecker MTC2
Ausgabe 07/2008
9

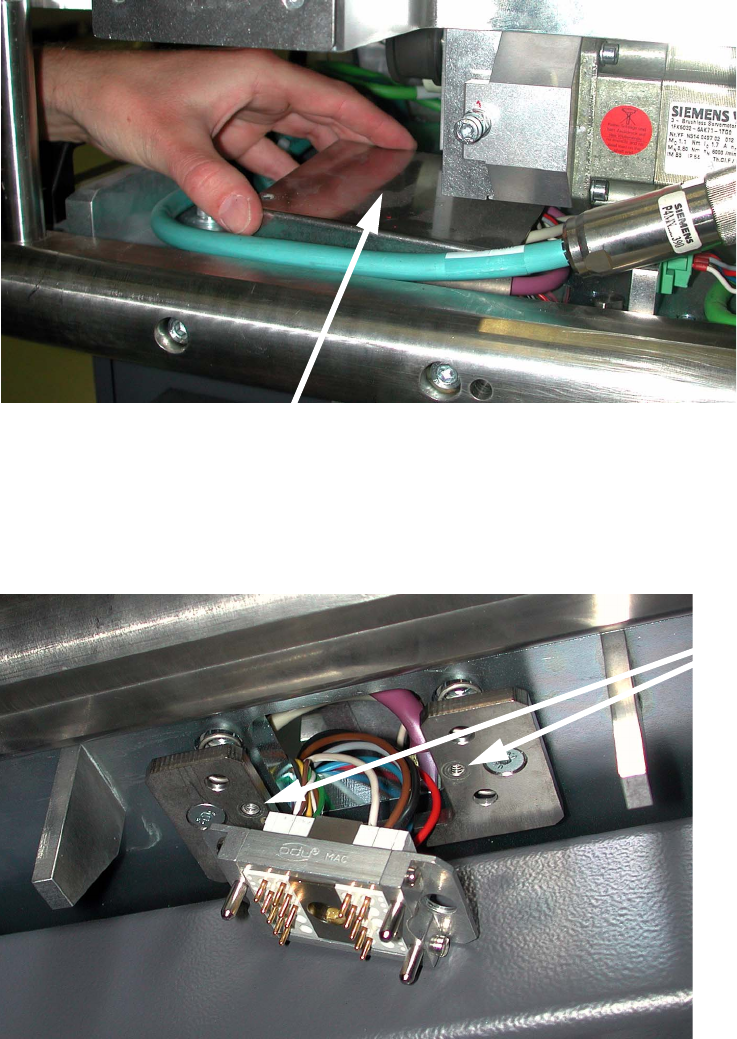

: Lösen Sie die Schraube des Abdeckblechs über dem Stecker heraus und ziehen Sie es zur
Seite heraus.
1
1
: Schrauben Sie den Stecker von der Steckverbinderplatte von unten ab (2 Schrauben).
1
1
1
1
Abdeckblech über dem Stecker 1
2 Schrauben1
