R-Serie Kurzanleitung zur Programmierung
17
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

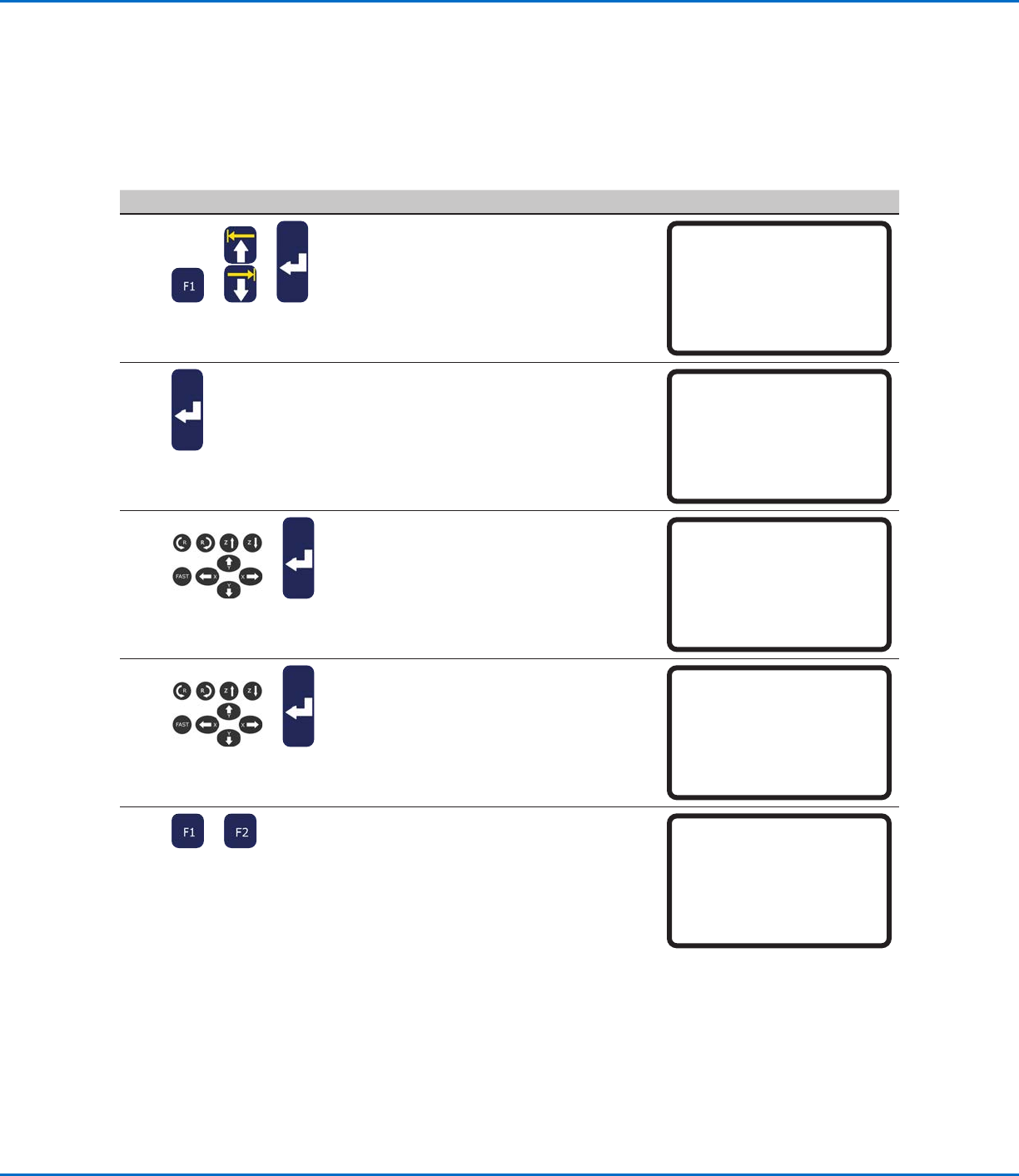

Kalibrierung der Düsenhöhe (Fortsetzung)
Neukalibrierung der Düse (Nadelausrichtung)
VORAUSSETZUNGEN
Die Düsenhöhe ist kalibriert. Siehe “Erstellen Sie einen Kalibrierpunkt (Ersteinrichtung der Nadelausrichtung)” auf
Seite16.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
NEEDLE ADJUST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05*Needle Adjust
06 Auto Needle Adjust
2
• Drücken Sie ENTER.
Die Dosierdüse bewegt sich zum
benutzerdefinierten Kalibrierpunkt.
HINWEIS: Die Düse wird 5 mm (0.2”)
höher sein als der kalibrierte Punkt, um
ein mögliches Aufsetzen der Düse zu
verhindern.
Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
>
• Bewegen Sie die Düse, bis sie sich
mittig über dem Kalibrierpunkt befindet.
• Drücken Sie ENTER.
Die Nadel dreht sich automatisch um
180 Grad.
Needle Adjust
------------------------------
Jog tip over calibration point
(0 deg)
------------------------------
[ENTER]
4
>
• Bewegen Sie die Düse über den
Kalibrierpunkt.
• Drücken Sie ENTER.
Needle Adjust
------------------------------
Jog tip over calibration point
(180 deg)
------------------------------
[ENTER]
5
>
• Drücken Sie F1, um nur das momentan
geöffnete Dosierprogramm an die neu
kalibrierte Düsenhöhe anzupassen.
oder
• Drücken Sie F2, um alle
Dosierprogramme an die neu kalibrierte
Düsenhöhe anzupassen.
Needle Adjust
------------------------------
Adjust current program or
adjust all programs?
------------------------------
[F1] Current [F2] All
R-Serie Kurzanleitung zur Programmierung
18
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

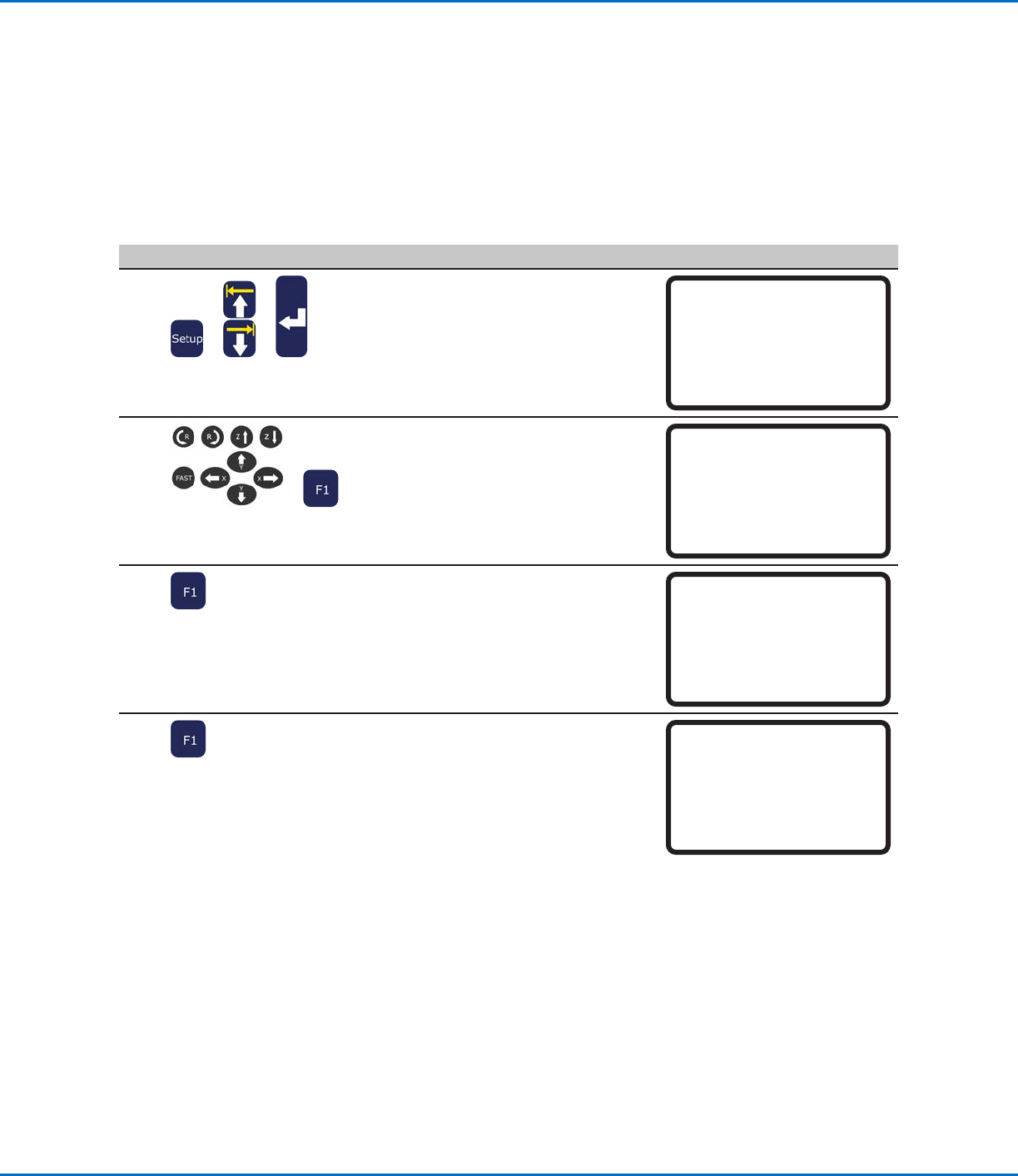

Kalibrierung der Düsenhöhe (Fortsetzung)
Systeme mit Nadelausrichter
Setzen Sie einen Kalibrierungspunkt (Inbetriebnahme für die automatische Nadelanpassung)
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie SETUP.
• Bewegen Sie sich nach oben / unten auf
NEEDLE DETECT SETUP.
• Drücken Sie ENTER.
[SETUP] 2/3
08 Program Output Status
09 Pause Status
10 Auto Purge
11 Pre-cycle Initialize
12 Pre-dispense Wait Time
13 Default Dispense Port
14*Needle Detect Setup
2
>
• Schieben Sie die Dosiernadel zum
Nadelausrichter und senken Sie die
Nadel ab, bis sie so nah wie möglich am
Fadenkreuz (Kreuzpunkt) ist.
• Drücken Sie F1.
Der Nadelerkennungs - SETUP -
Bildschirm erscheint.
Needle Detect Setup
------------------------------
Jog tip to needle detect
device cross point
------------------------------
[F1] OK
3
• Drücken Sie F1.
Das System beginnt mit der
Kalibrierung.
Needle Detect Setup
------------------------------
Press [F1] to search for
needle position
------------------------------
4
• Drücken Sie F1, um die Kalibrierung zu
akzeptieren.
HINWEIS: Drücken Sie F2, um die
Kalibrierung anzuhalten.
Needle Detect Setup
------------------------------
Reset position?
------------------------------
[F1] Yes [F2] No
R-Serie Kurzanleitung zur Programmierung
19
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

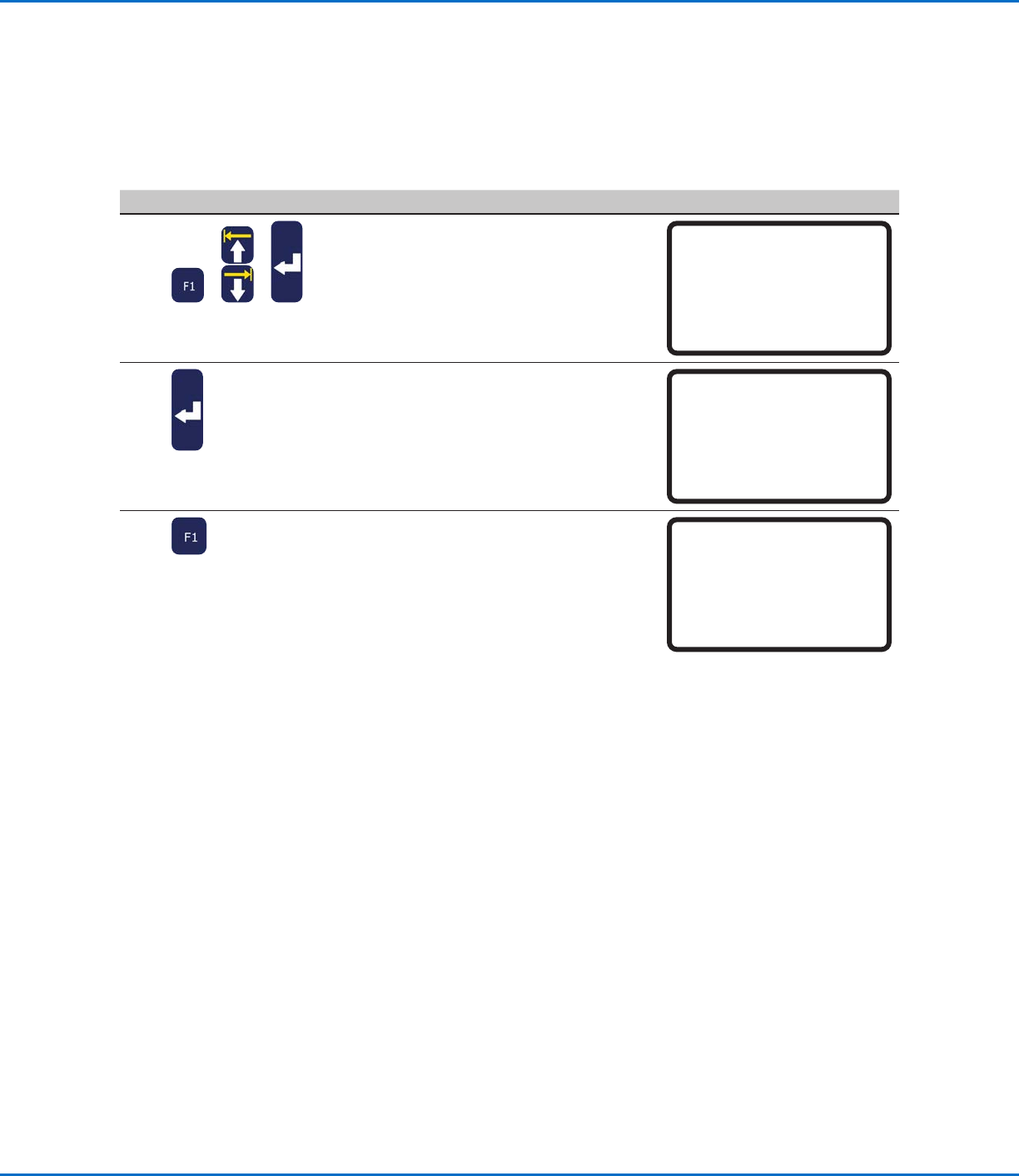

Kalibrierung der Düsenhöhe (Fortsetzung)
Wiederholen Sie die Nadeljustierung (Automatische Nadelerkennung)
VORAUSSETZUNGEN
Die Nadelerkennungsposition ist kalibriert. Beziehen Sie sich auf “Setzen Sie einen Kalibrierungspunkt
(Inbetriebnahme der automatischen Nadelerkennung)” auf Seite18.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf / abwärts auf
AUTO NEEDLE ADJUST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06*Auto Needle Adjust
2
• Drücken Sie ENTER.
Das System überprüft automatisch
die Nadelhöhe mit Hilfe des
Nadelausrichters und zeigt die Offset-
Updates an, die zur Kalibrierung der
Nadelhöhe erforderlich sind.
Auto Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
• Nachdem die Suche beendet ist
drücken Sie F1 um die Kalibrierung zu
akzeptieren.
Auto Needle Adjust
------------------------------
Searching for tip...
------------------------------
