R-Serie Kurzanleitung zur Programmierung 6 www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Wie erstellt man…
R-Serie Kurzanleitung zur Programmierung
5
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

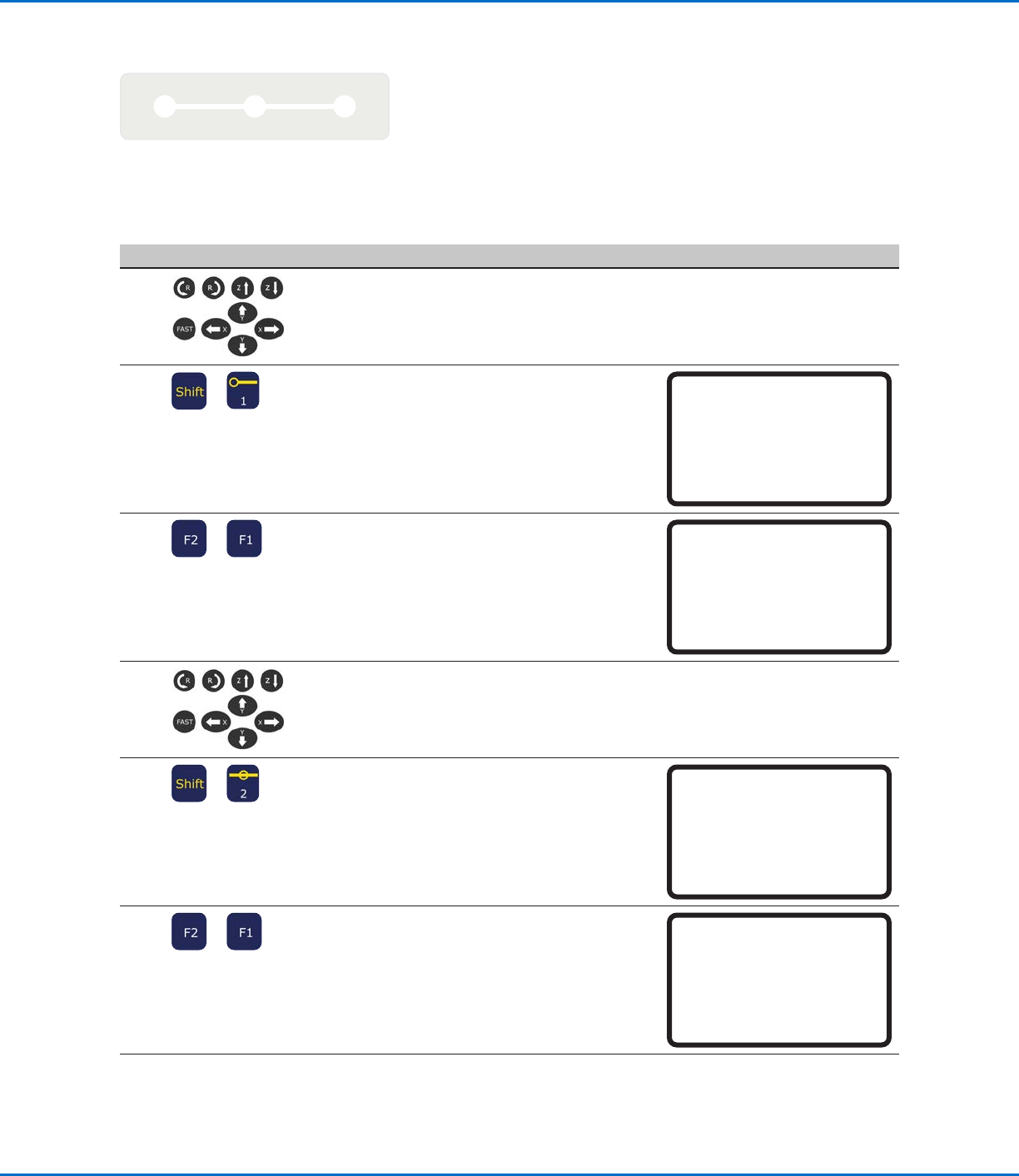

Wie erstellt man eine Linie?
Passierpunkt
Linienbeginn Linienende
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
• Bewegen Sie die Düse an die
gewünschte Position für den
Dosierlinienstart.
2
>
• Drücken Sie SHIFT > 1, um die Position
als Linienstartpunkt zu registrieren.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
3
>
• Drücken Sie F2, um zum Linienstart-
parameter Bildschirm zu wechseln.
• Drücken Sie F1 zum Speichern und
Schließen.
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
R Speed: 360.0 deg/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4
• Bewegen Sie die Düse zur XYZR
Position des zweiten Punktes (Line
Passing).
5
>
• Drücken Sie SHIFT > 2, um die Position
als Linienpassierpunkt zu registrieren.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
Line Passing 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
6
>
• Drücken Sie F2, um zum Linienpassier-
punktparameter Bildschirm zu gelangen.
• Drücken Sie F1 zum Speichern und
Schließen.
Line Passing 2/2
------------------------------
Line Speed: 10.0 mm/s
R Speed: 360.0 deg/s
Node Time: 0.00 s
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
Fortsetzung auf der nächsten Seite
R-Serie Kurzanleitung zur Programmierung
6
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

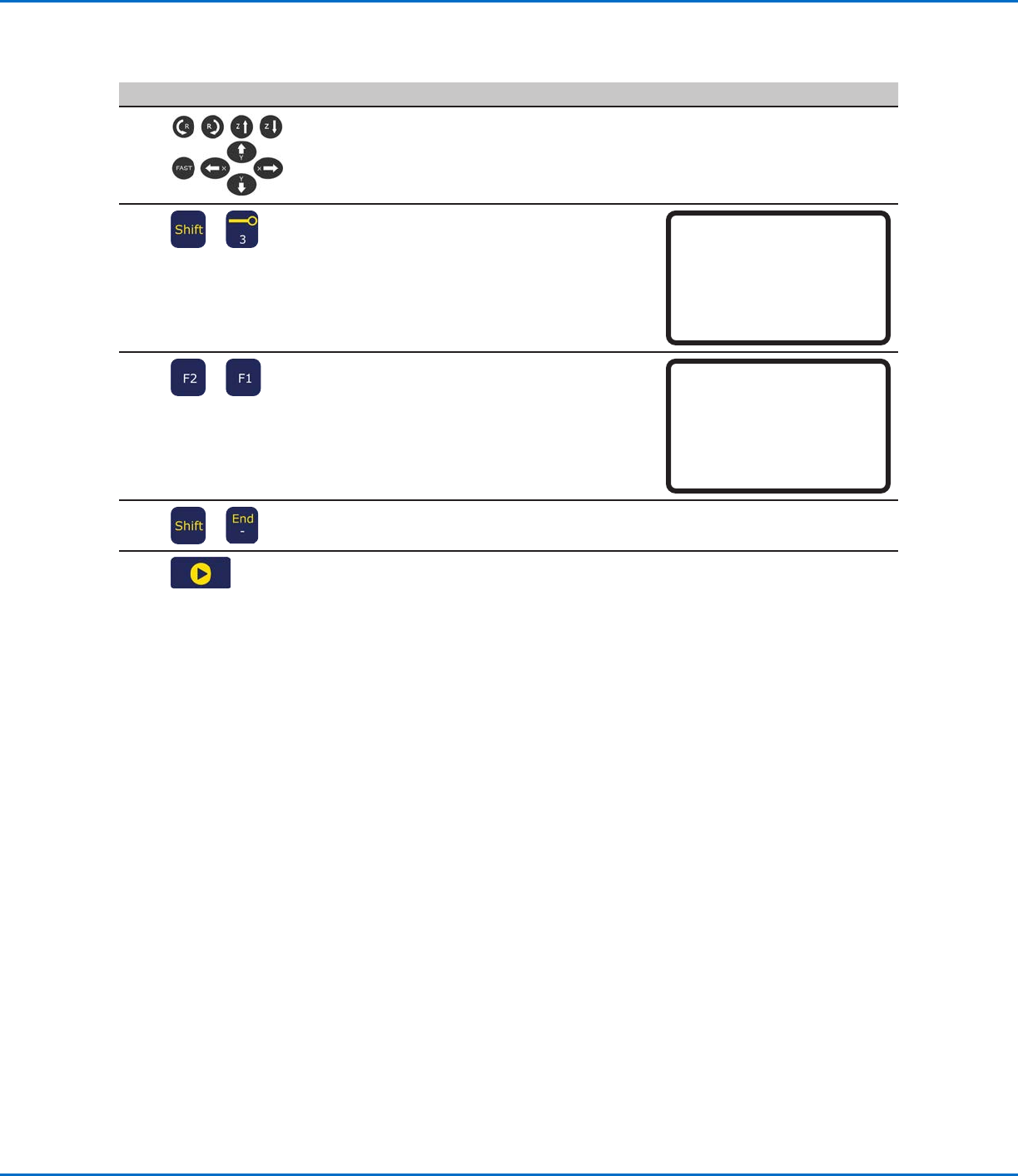

Wie erstellt man eine Linie? (Fortsetzung)
# Tastenfolge Schritt Display Programmierhandgerät
7
• Bewegen Sie die Düse an die Position
des letzten Dosierpunktes (Line End).
8
>
• Drücken Sie SHIFT > 3, um die Position
als Linienendpunkt zu markieren.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
9
>
• Drücken Sie F2, um zum Linienend-
punktparameter Bildschirm zu gelangen.
• Drücken Sie F1 zum Speichern und
Schließen.
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
10
>
• Drücken Sie SHIFT > END, um das
Programmende zu markieren.
11
• Drücken Sie START, um das Programm
auszuführen.
R-Serie Kurzanleitung zur Programmierung
7
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

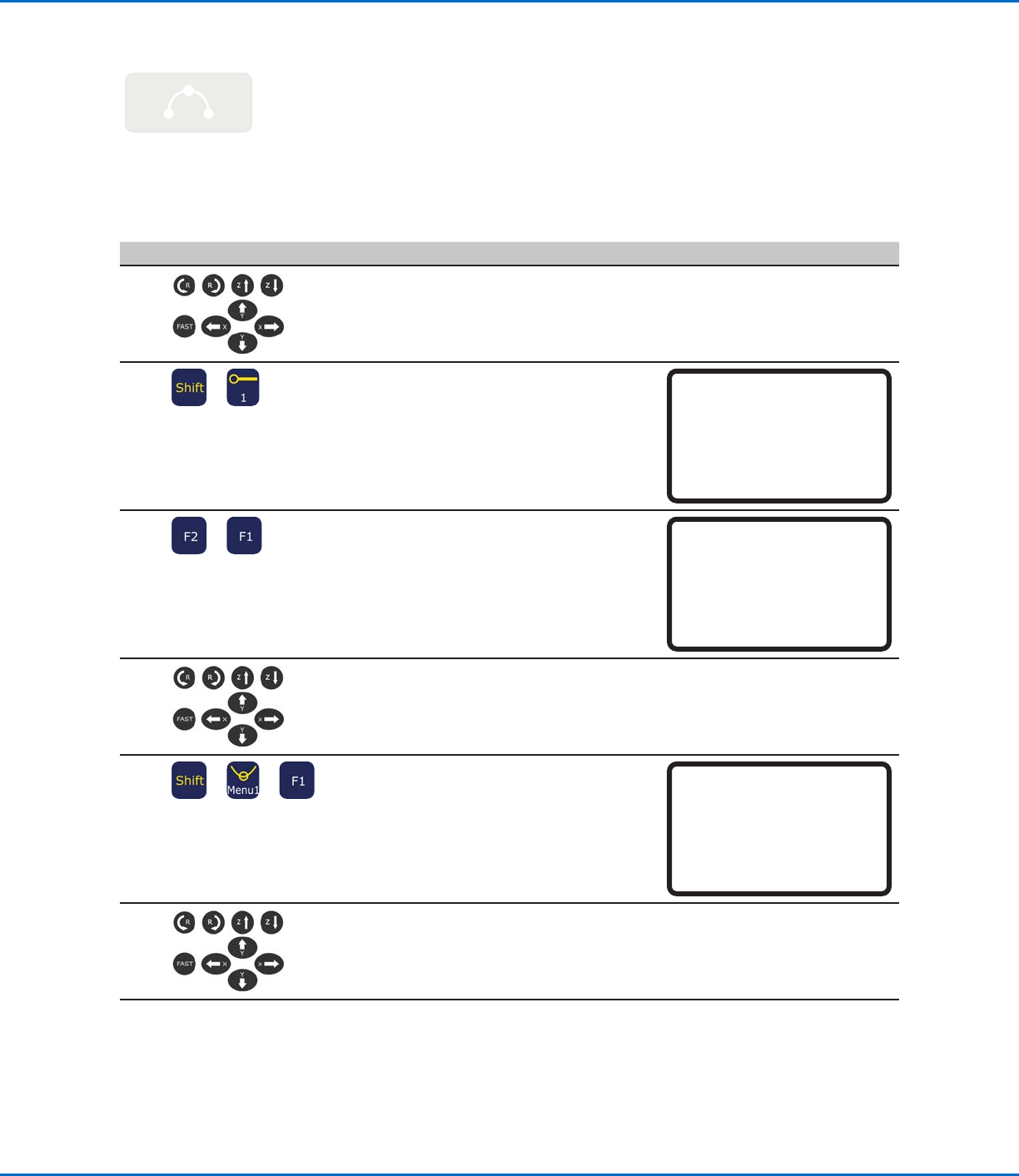

Wie erstellt man einen Bogen?
Linienbeginn Linienende
Bogenpunkt
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
• Bewegen Sie die Dosierdüse zum XYZR
Bereich für den ersten Dosierpunkt
(Linienstart).
2
>
• Drücken Sie SHIFT > 1, um die Position
als Linienstartpunkt zu registrieren.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
3
>
• Drücken Sie F2, um zum Linienstart-
parameter Bildschirm zu wechseln.
• Drücken Sie F1 zum Speichern und
Schließen.
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
R Speed: 360.0 deg/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4
• Bewegen Sie die Düse an die XYZR
Position, an der der Bogen erstellt
werden soll - Bogenpunkt (Arc Point).
5
> >
• Drücken Sie SHIFT > MENU1, um diese
Position als Arc Point zu registrieren.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
• Drücken Sie F1 zum Speichern und
Schließen.
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F3] Current
6
• Bewegen Sie die Düse an die XYZR
Position, an der der Bogen enden soll
(Linienende).
Fortsetzung auf der nächsten Seite
