Inhaltsverzeichnis
R-Serie Kurzanleitung zur Programmierung
3
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wechsel vom Betriebs- in den Programmiermodus
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
TEACH/RUN.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
• Drücken Sie HOME. Bei Aufforderung
geben Sie ein Passwort ein.
[ TEACH MODE ]
PRESS [HOME]
TO INITIALIZE SYSTEM
R-Serie Kurzanleitung zur Programmierung
4
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

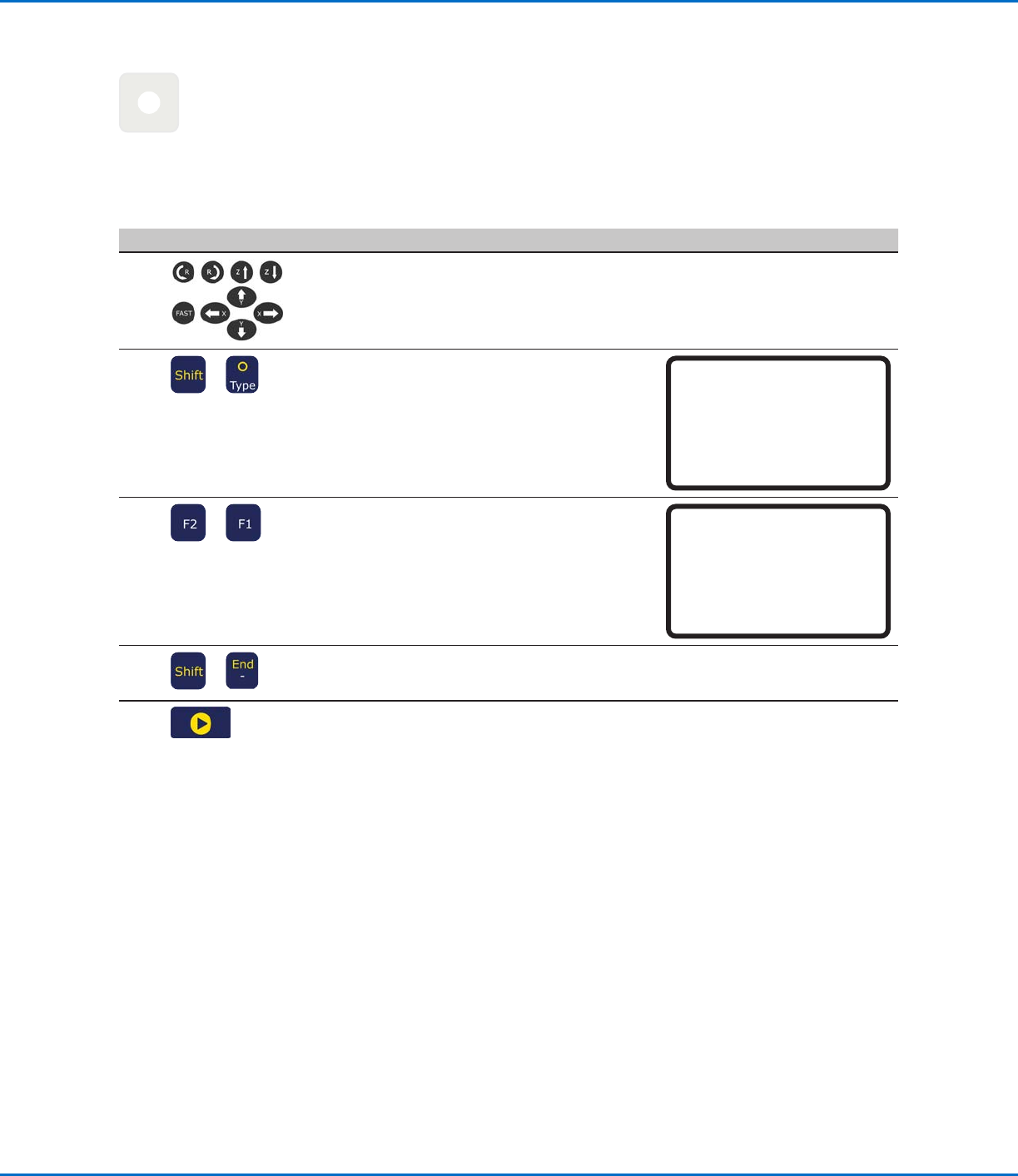

Wie erstellt man einen Punkt?
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite3.
# Tastenfolge Schritt Display Programmierhandgerät
1
• Bewegen Sie die Düse an die
gewünschte Position für den
Dosierpunkt.
2
>
• Drücken Sie SHIFT > TYPE, um den
Dosierpunkt Bildschirm zu öffnen.
• Ändern Sie die XYZR Koordinaten wenn
nötig.
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
3
>
• Drücken Sie F2, um sich durch die
Dosierpunktparameterbildschirme zu
bewegen.
• Drücken Sie F1 zum Speichern und
Schließen.
Dispense Dot 3/3
------------------------------
Retract Distance: 100.00 mm
Retract Low 10.0 mm/s
Retract High: 10.0 mm/s
[F1] OK [F2] Next
4
>
• Drücken Sie SHIFT > END, um das
Programmende zu markieren.
5
• Drücken Sie START, um das Programm
auszuführen.
