ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50390 5/8 自動運転中の印刷検査、テスト印刷検査にて自動スケール補正を行います。 以下に印刷検査時の動作フローチャートを記します。 ※青い枠の処理が今回新規追加された処理です。 図 4.1 自動スケー ル補正の動作フローチャート
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50390
4/8

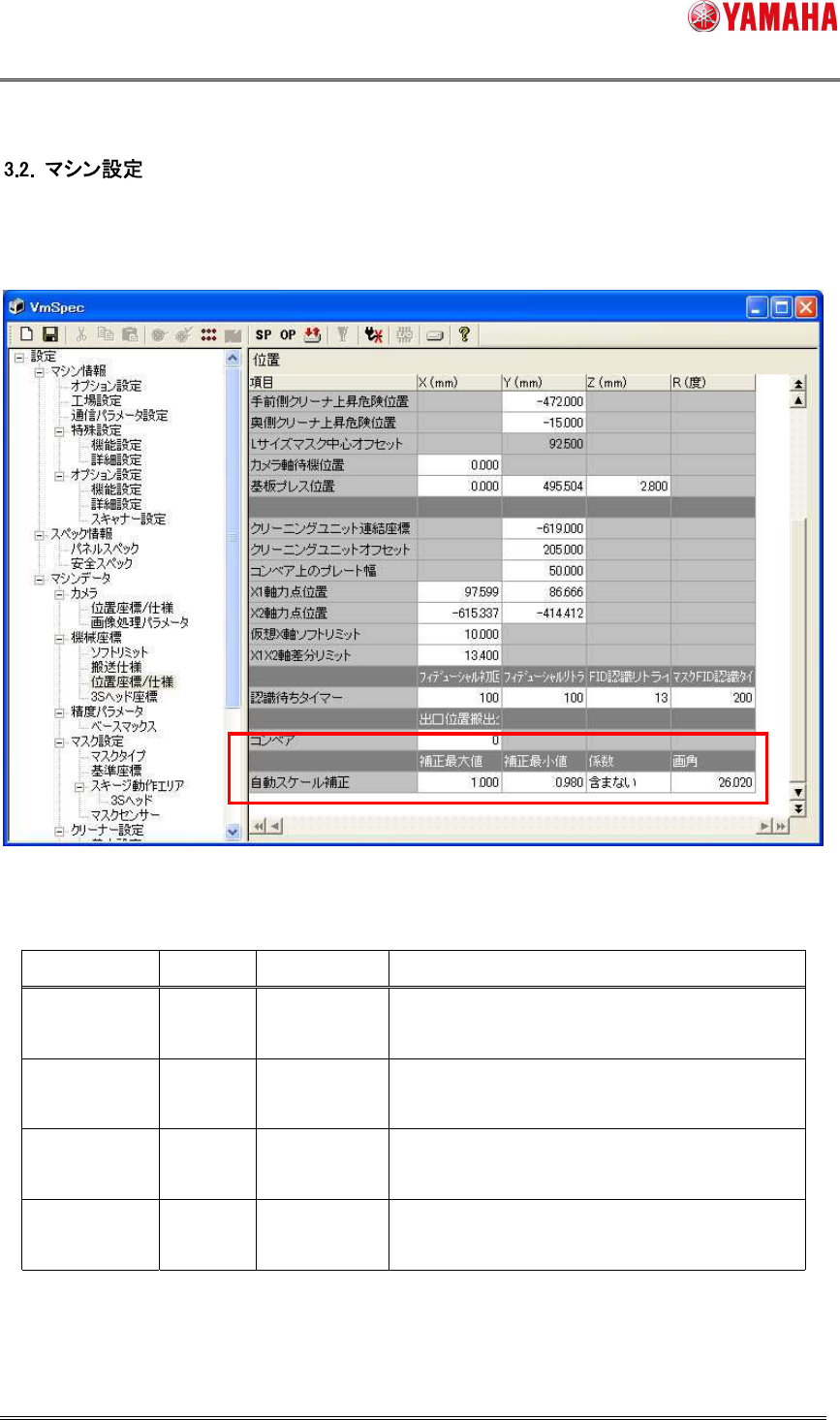

[マシン設定]-[マシンデータ]–[機械座標]–[位置座標/仕様] において、自動スケール補正
に関する設定を行います。
図 3.2 位置座標/仕様
表 3.2 自動スケール補正関連項目
項目 初期値 入力範囲 説明
補正最大値 1.000 -9999.999
～9999.999
スケール補正量の上限値
補正最小値 0.980 -9999.999
～9999.999
スケール補正量の下限値
係数 含まない 含まない
/ 含む
スケール補正量の計算時に対象数による重み
付けを行うかの判定※
画角 26.020 -9999.999
～9999.999
検査カメラの画角
※ 視野内の対象数が 1、2 個の場合、位置ずれ量をスケールずれ量と判断してしまい、正しく
検査できない可能性があります。その場合は 「含む」 に変更してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50390
5/8
自動運転中の印刷検査、テスト印刷検査にて自動スケール補正を行います。
以下に印刷検査時の動作フローチャートを記します。
※青い枠の処理が今回新規追加された処理です。

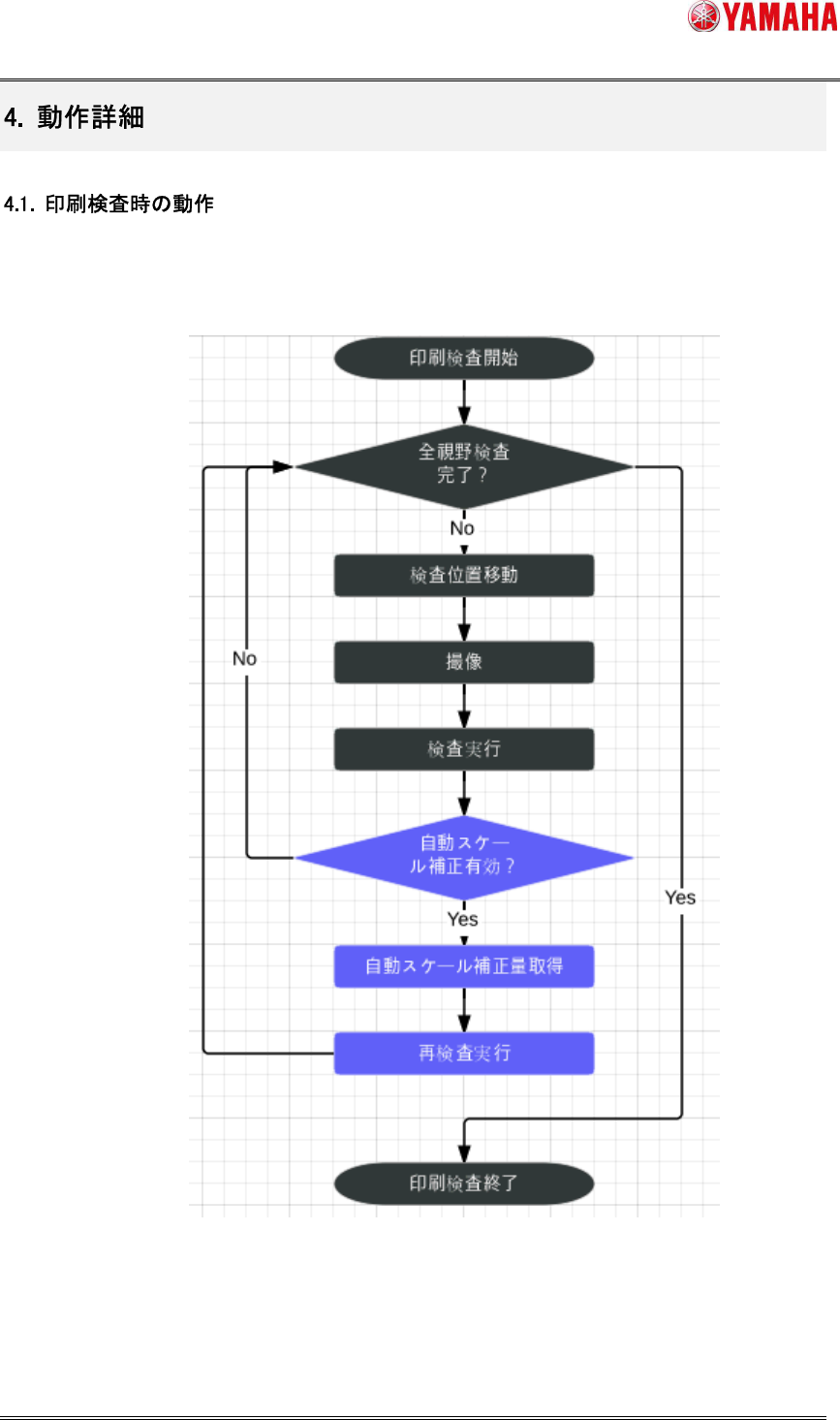

図 4.1 自動スケール補正の動作フローチャート
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50390
6/8

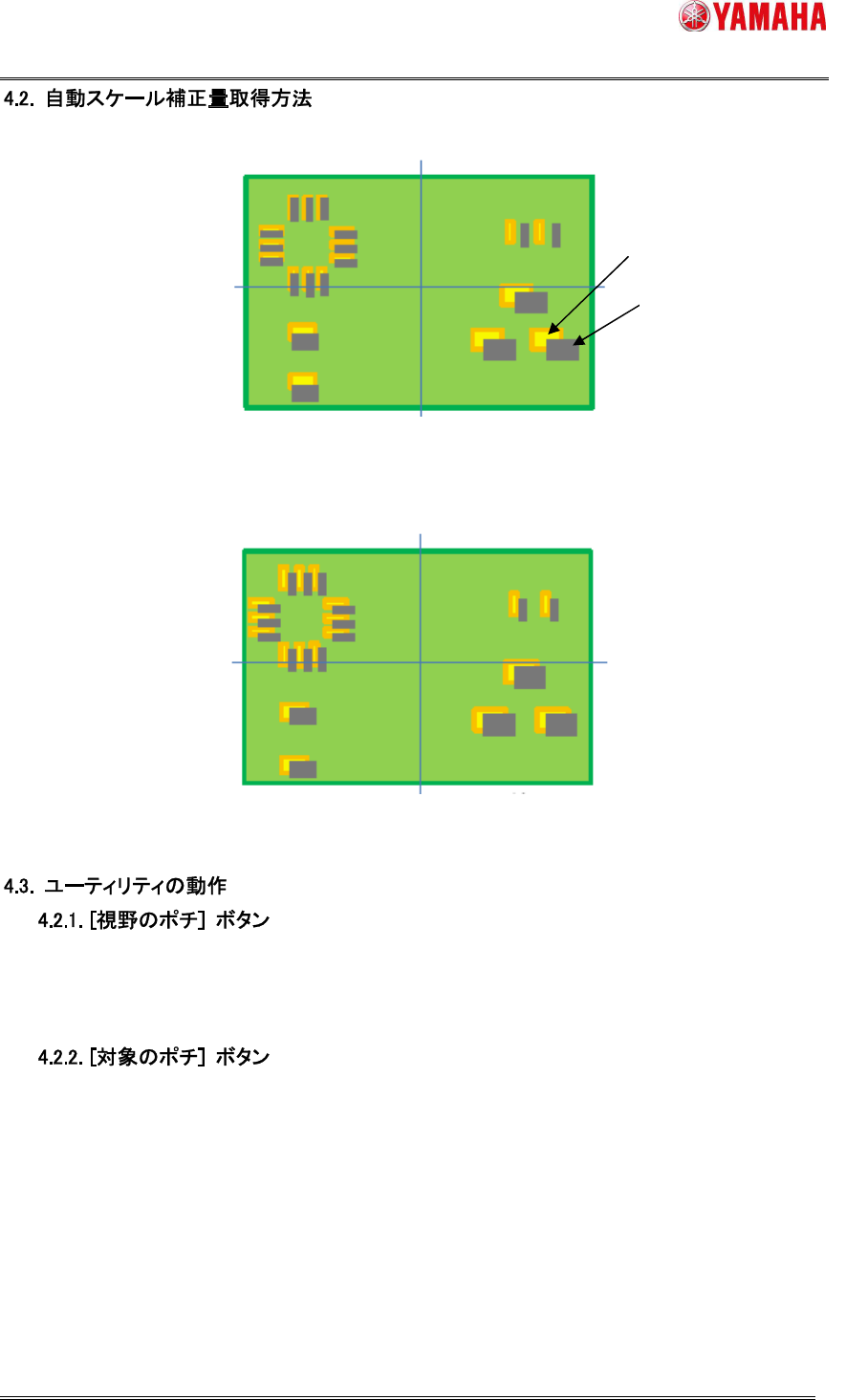

① 補正なしのスケールで各はんだの位置を測定します。
図 4.21 回目の測定（補正なし）
② はんだの位置ずれ量からスケール補正量を算出します。
③ 算出したスケール補正量を考慮して、再度はんだの位置を測定します。
図 4.32 回目の測定（補正あり）
[検査] – [視野]–[視野のポチ] 画面にて、[視野認識テスト] を実行した際に自動スケール補
正を行います。
[検査]–[対象]–[対象のポチ] 画面にて、[対象認識テスト] を実行した際に、自動スケール補
正を行います。
はんだ
パターン
