在线测试机 1220 1220 -50 / 1220 -51 / 1220 -52 / 1220 -55 经年品牌 值得信赖 经 年 品 牌 值 得 信 赖 新产品 在线测试机 1220
在线测试机
1220
1220
-50
/ 1220
-51
/ 1220
-52
/ 1220
-55
经年品牌 值得信赖
经
年
品
牌
值
得
信
赖
新产品
在线测试机
1220
测量模式的广泛范围
将1220
-50
作为控制器使用，在ICT测试结
束后无需重组系统即可在同一治具上进行
动态测试。

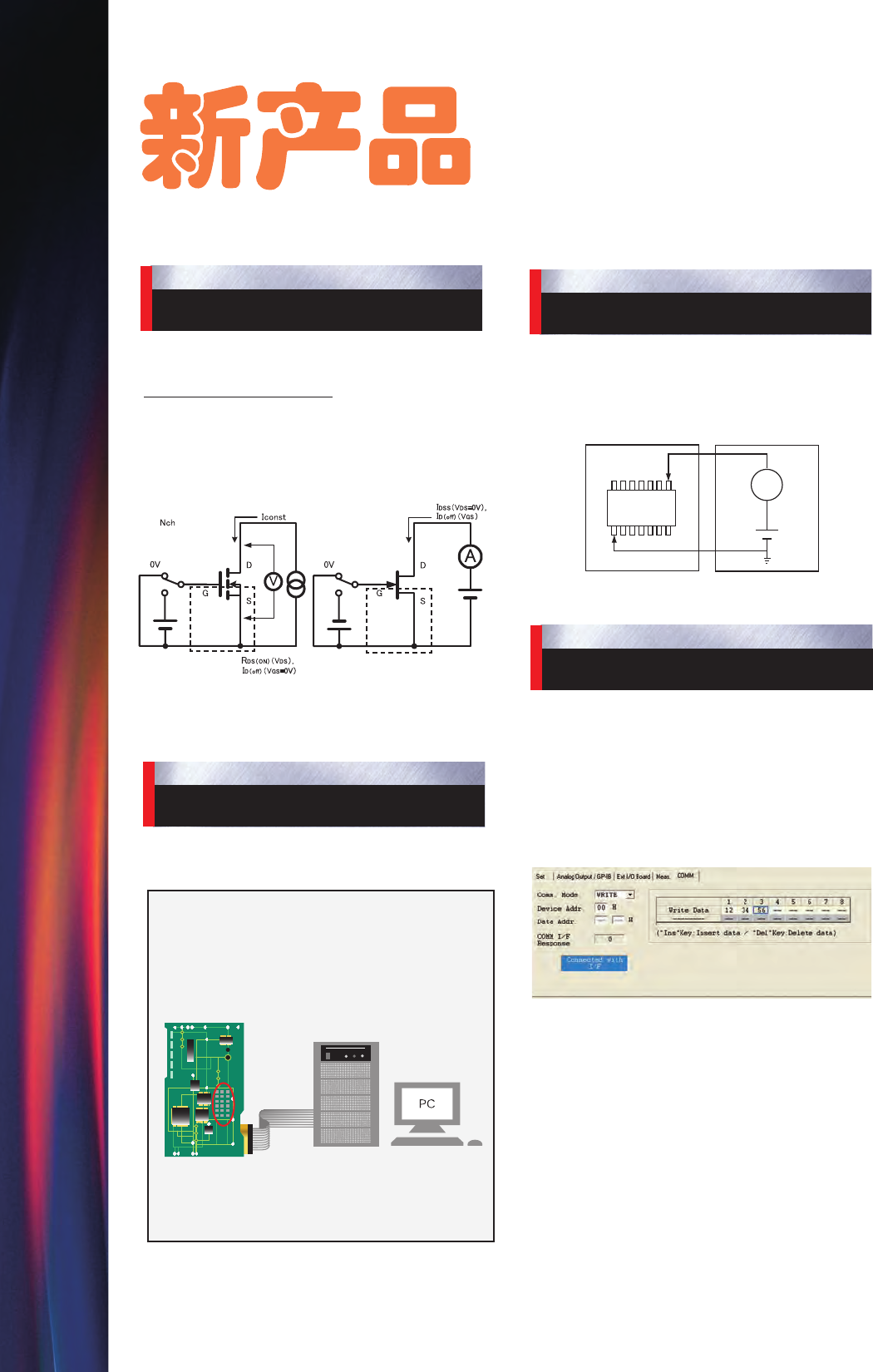

测量模式的广泛范围
FET动态测试
1220
-5X
支持MOS-FET和J-FET测量。
FET动作状态测试
根据元件的运行状态进行判定。
FET PASS/FAIL的判定是通过在对MOS-FET或
J-FET栅极施加闭合和开路电压时，测量漏极和源极
之间的电压电流来确定的。(支持Nch和Pch装置。)
PASS/FAIL判定是根据断路电
流和导通电阻值确定的。
PASS/FAIL判定是根据断路
电流和测量电流值(IDSS)确
定的。
测试电流
I2C支持
设备之间的信息传送(选件)
为满足如手机等低功率消耗设备中要求降低待机时
漏电流的需求，1220
-5X
配备I2C控制和漏电流测试
功能。
使用I2C总线可控制被测板上的IC。通过Ratoc
System公司的I2C控制器，1220可向目标装置数
据，校对写入的数据并生成控制器DIO输出。
这个功能在将目标装置置于待机模式后可使用CURR-
CV模式用来测量泄漏电流。
电流测量功能
IC待机电流测量
A
1220测试仪
目标板
高电位
低电位
0.1 to 12 V
电流测试电路板图
在电流测量模式中(CURR-CV)，不需要外部电源
或其他发生器，1220的DC板上就可产生电压和电
流。
测量数据的分析和管理
多通道测试
1220-5X在大量测试点之间高速切换完成测试，可使
测试每固定时间间隔自动开始。
1220
紧密数据采集解决方案可用在恒温箱上。
*I2C是一个广泛用于手机和嵌入式系统的串行总线
标准。
测试电流
2

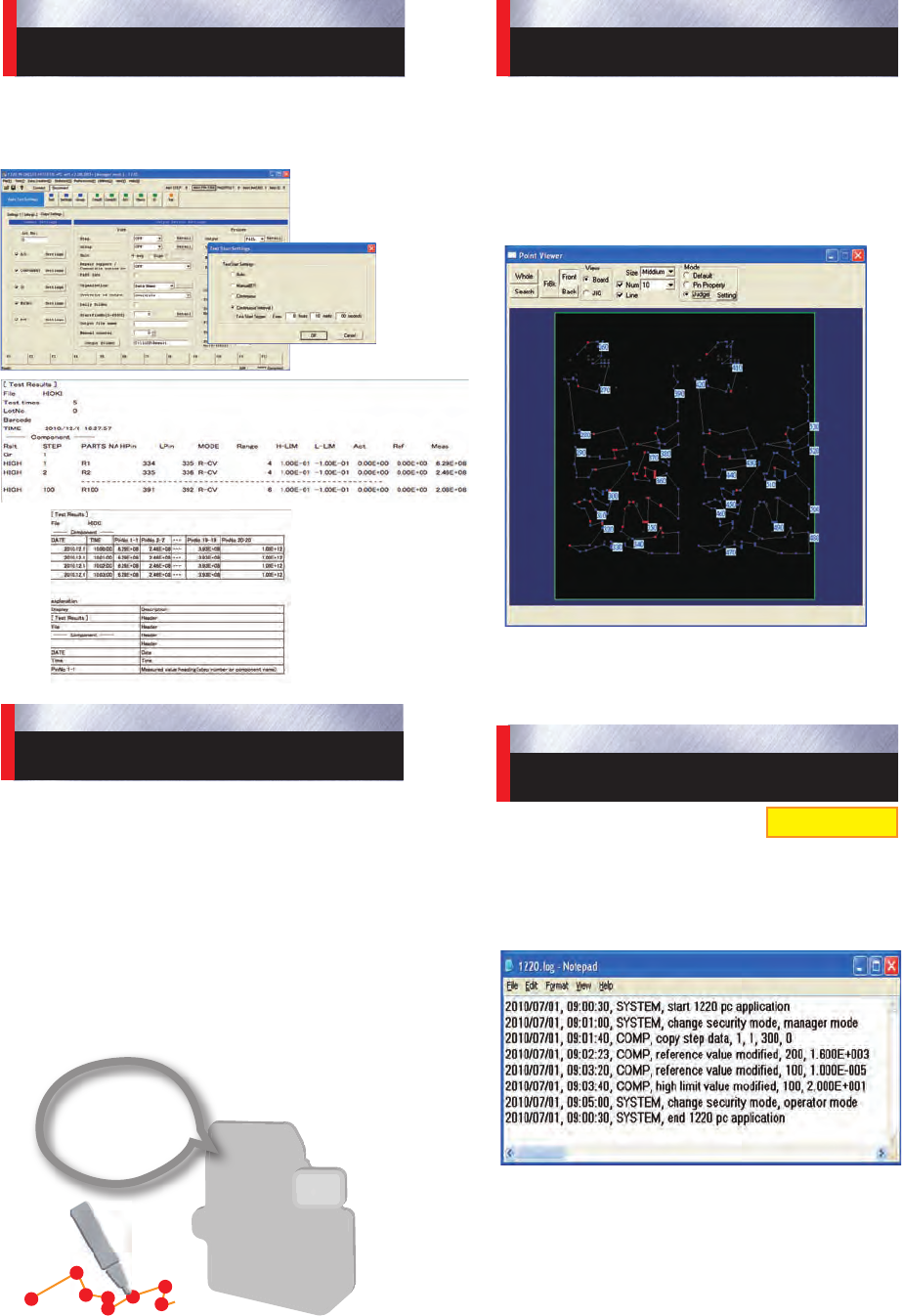

更简单的分析
测试点浏览器功能
Pin坐标的点浏览器显示在进行治具维护时非常有
用，不需要随身携带打印文件就可以快速进行查
寻。您可以选择显示板的正面或后面(即浏览)，放大
倍率。FAIL的pin显示为红色。在pin搜索操作中，有
问题的点的pin编号被放大显示。
方便的使用性
带语言指示的PIN编号搜索功能
此功能会在搜寻pin编号时通过语音确认而不需看屏
幕，以便可以专注于识别目标pin。可以用日语，英
语，中文报出pin编号，不需要占据工作空间，用一
个扬声器就可以进行清晰语言提示。
更安全的操作
操作历史记录功能
如果您在测试数据时做了不经意的改动，可使对数据
进行校对并恢复到之前的状态。如遇到系统问题，您
也可以使用操作记录来帮助识别问题的起因。
可以在制造治具时提前说明。
HIOKI将会创建一个点信息文档和测试数据文档。使用时将这两个
文档放入一个文件夹，然后轻松使用点浏览器功能。
*选件服务：请在厂家制造治具时提出您的要求。
可升级测试仪软件并安装功能！
日语版的标注需要单独购买支持Microsoft语音API 5.0版(SAPI5)或
更高版本的语音合成部分。
以下语音合成产品已被确认可以和系统结合使用：
Createsystem系统开发有限公司的文件播报器日语语音合成引擎
(http://www.createsystem.co.jp/)
此产品可以在网上购买和下载。
测量数据的分析和管理
日志输出功能
1220
-5X
可根据用途来切换输出模式：如果想对固定
数量的测量目标来集合输出则选择表输出模式；如果
想观察测量目标的即时变化则选择日志输出模式。
Sheet output
Log output
*输出例子
interval
即将推出
语音提示所选pin编号
1, 2, 100
“One, two, hundred”
3
