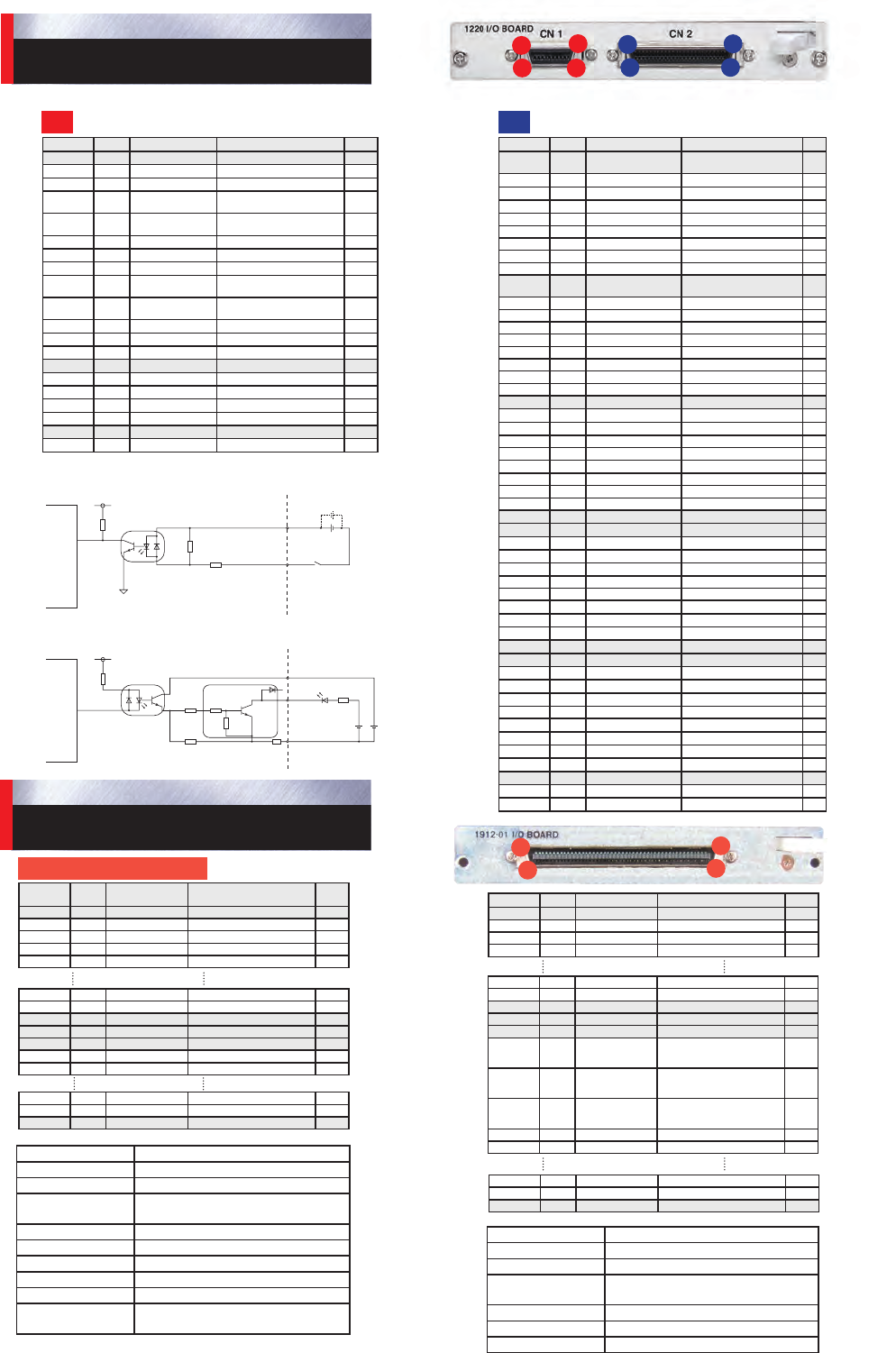

信号描述
CN1
压力控制(I/O=12/4)20-pin
电路图
输入
N输出(可作外部电源及驱动电源使用)
内部电路
内部电路
外部电路
外部电路
虚线：源输出
实线：接收器输出
FPGA
IN
R1
3.3V
R2
R3
IN
COM
DC 24V
FPGA
OUT
Rx
3.3V
R2
R3
+COM
-COM
OUT
LED
DC 24V
DC 5V
R1
Fuse
CN2
外部接口(I/O=16/20)50-pin
信号名 针序号 1220信号名 描述
IN1_COM1 1 IN1_COM1
输入COM Press 1
IN1_1 2 AREA_SENSOR1
区域传感器 Press 1
IN1_2 3 E_STOP_SW1
紧急停止开关 Press 1
IN1_3 4 PRESS_DOWN_LS1
(VCM_STRAT1)
当press 1按下时Down 信号
(激活AUTO_VCM1的信号)
Press 1
IN1_4 5 PRESS_UP_LS1
(VCM_STOP1)
当press 1抬起时Up 信号
(关闭AUTO_VCM1的信号)
Press 1
IN1_5 6 MANUAL_SW1
当press1手动开关打开时的信号 Press 1
IN1_6 7 AREA_SENSOR2
区域传感器 Press 2
IN1_7 8 E_STOP_SW2
紧急停止开关 Press 2
IN1_8 9 PRESS_DOWN_LS1
(VCM_STRAT1)
当press 1按下时Down 信号
(激活AUTO_VCM1的信号)
Press 2
IN1_9 10 PRESS_UP_LS2
(VCM_STOP1)
当press 2 抬起时Up 信号
(关闭AUTO_VCM2的信号)
Press 2
IN1_10 11
IN1_11 12
IN1_12 13
OUT1_24V 14
+24V电源供给输出
OUT1_1 15 AUTO_PRESS_UP1#
抬起press 1的信号 Press 1
OUT1_2 16 AUTO_PRESS_UP2#
抬起press 2的信号 Press 2
OUT1_3 17 AUTO_VCM1
真空电磁阀1控制 Press 1
OUT1_4 18 AUTO_VCM2
真空电磁阀2控制 Press 2
OUT1_GND1 19
普通输出24V接地
N.C 20
无连接
简单控制
1912
-01
扩展I/O板(选件)
输入序号 32
输入类型 漏型输出
Isolation 光耦
输入逻辑 ON:低光耦LED ON(short)
OFF:高光耦LED OFF(open)
最大额定电压 +24V DC
+COM 外加供给电压 漏型输出24V DC
输入信号电压范围 0到24V DC
输入阻抗 5.6kΩ
输入OFF电流 0.5 mA或更小
操作电流 ON电压:18V或以上
OFF电压:4.1V或以下
输出序号 32
输出类型 开放集电板输出
Isolation 光耦
输出逻辑 ON:低光耦LED打开(shorted)
OFF:高光耦LED关闭(open)
最大额定电压 +50V DC
+COM 外加供给电压 +12到24V DC
最大输出电流 100 mA/输出
简单控制
标准I/O板(连接器pin针分配)
10
20
1
11
50
26
25
1
48
96
1
49
每个输入输出32点
信号名 针序号 1220信号名 描述
IN1_COM1 1
当press 1按下时Down 信号
(激活AUTO_VCM1的信号)
IN2_1 2 TEST_START_TRIGGER
当打开至少200ms后开始测试
IN2_2 3 TEST_STOP_TRIGGER
当打开至少200ms后结束测试
IN2_3 4 BAR CODE READ
当打开至少200ms后扫描条形码
IN2_4 5
IN2_5 6
IN2_6 7
IN2_7 8
IN2_8 9
IN2_COM2 10
IN2_9到IN2_16输入的COM
(支持漏极和源极输出)
IN2_9 11
IN2_10 12
IN2_11 13
IN2_12 14
IN2_13 15
IN2_14 16
IN2_15 17
IN2_16 18
OUT2_24V1 19
+24V电源供应输出1
OUT2_1 20 PRESS1#
Press 1已经开始测试
OUT2_2 21 PRESS2#
Press 2已经开始测试
OUT2_3 22 PASS#
OUT2_4 23 FAIL1#
OUT2_5 24 FAIL2#
保留
OUT2_6 25 TEST#
OUT2_7 26 TEST_END#
OUT2_8 27 RETEST#
OUT2_GND1 28
普通24V输出接地1
OUT2_24V2 29
+24V输出电源供应2
OUT2_9 30 READY#
自动测试模式
OUT2_10 31 CNT_FAIL#
由于连续的FAIL结果导致的停止
OUT2_11 32 E_STOP#
OUT2_12 33 AUTO_PRESS_UP1#
OUT2_13 34 AUTO_PRESS_UP2#
OUT2_14 35 MON_AREASENSOR1#
IN1_1 press 1:区域传感器监控
OUT2_15 36
MON_PRESS_DOWN_LS1#
IN1_3 press 1:DOWN信号监控
OUT2_16 37 MON_PRESS_UP_LS1#
IN1_4 press 1:UP信号监控
OUT2_GND2 38
普通输出24V接地2
OUT2_24V3 39
+24V输出电源供应3
OUT2_17 40 MON_AREASENSOR2#
IN1_6 Press 2:区域传感器监控
OUT2_18 41
MON_PRESS_DOWN_LS2#
IN1_8 Press 2:DOWN信号监控
OUT2_19 42 MON_PRESS_UP_LS2#
IN1_9 Press 2:UP信号监控
OUT2_20 43 BUZZER#
OUT2_21 44 GROUP PORT1#
组输出端口1
OUT2_22 45 GROUP PORT2#
组输出端口2
OUT2_23 46 GROUP PORT3#
组输出端口3
OUT2_24 47 GROUP PORT4#
组输出端口4
OUT2_GND3 48
组输出端口4
N.C 49
无连接
N.C 50
无连接
IN15 17 下治具No.7
IN16 18 下治具No.8
+COM1 19,20 +24 V DC
21-28 Unused
-COM2 29,30 GND
IN17 31 也可以用于外部输入
IN18 32 也可以用于外部输入
IN31 45 也可以用于外部输入
IN32 46 也可以用于外部输入
+COM2 47,48 +24 V DC
OUT15 65 也可以用于外部输出/组输出端口15
OUT16 66 也可以用于外部输出/组输出端口16
+COM3 67,68 +12到24V DC
69-76 未使用
-COM4 77,78 GND
OUT17 79 夹具数目应用授权信号
也可以用于外部输出/组输出端口17
注意:不能同时使用
OUT18 80 正在进行条形码扫描
也可以用于外部输出/组输出端口18
注意:不能同时使用
OUT19 81 条形码扫描完成
也可以用于外部输出/组输出端口19
注意:不能同时使用
OUT20 82 也可以用于外部输出/组输出端口20
OUT21 83 也可以用于外部输出/组输出端口21
OUT31 93 也可以用于外部输出/组输出端口31
OUT32 94 也可以用于外部输出/组输出端口32
+COM4 95,96 +12到24V DC
信号名 针序号 1220信号名 描述
-COM1 1 GND 上治具COM
-COM1 2 GND 下治具COM
IN1 3 上治具No.1
IN2 4 上治具No.2
IN3 5 上治具No.3
信号名 针序号 1220信号名 描述
-COM3 49,50 GND
OUT1 51 也可以用于外部输出/组输出端口1
OUT2 52 也可以用于外部输出/组输出端口2
OUT3 53 也可以用于外部输出/组输出端口3
7
测试机型号
电脑
应用软件
扩展板 电缆扩展箱
●电脑单元1913
-01
你可以使用自己的电脑。
需要至少1个空闲网络端口
Example computer
●1220PC应用软件(1137
-
02
)
使用熟悉的Windows操作系统在电脑上控制
1220测试机。
●1220测试程序生成软件(1137
-05
)
能在普通计算机上创建1220测试程序。
1220
-50
桌面型
测试机和扩展箱都是台式电
脑尺寸大小。电脑是单独
出售的，你也可以使用自
己的电脑。如果设备主要
用于自动测试，作为更便
捷的安装，选件 Standlone
Application可确保测试机的
操作，而不需要用电脑。
1220
-51
下压型
为对应如今测试板上高密度
贴装的趋势，这种传统的水
平下压型可以容纳更多的测
试针。这种多方位的设计让
操作中无论坐着还是站着都
可以操作机器。
扫描板
1131-
01
● 模拟切换开关(高速)
● 64针/板，可在2端子和4端子
操作之间切换
● 最大额定值：30V/20mA
中继板
1131-
03
● 引脚继电器
● 64针/板，可在2端子和4端子
操作之间切换
● 最大额定值：250V/500mA
扫描卡电缆
(64针，带保护层)
1156-
01
(2m长)
扫描电缆
(64针)
1152-
04
(0.8m长)
扩展架
1911
-
50
●
用于1220
-51/52/55
● 最多640针
测试治具
下压单元
(用于1162)
1142
下压单元
(用于1160)
1144
1162
1160
与1220
-50
的连接时需要单独的24V电源
●
UPS 单元
(只在日本才有)
1913
-02
扩展箱
1912-
50
● 用于1220
-00
● 最多640针
独立操作
●1137
-04
独立操作软件
通过使用这个软件并将鼠标，键盘和显示器直接连在1220
测试仪上，使用这个软件，通过独立配置，就可以进行自动
测试和简单的数据编辑，而不需要额外的控制电脑。
工厂选件
(relax board)
8
选件板
附加选件
1220
-52
节省空间型
现在主流机型，这款型号可
提供1,536针的测试需求，
尽可能多地满足客户的要
求。它的宗旨是在尽可能小
的空间获取最大的效率。
1220
-55
标准在线型(可连上下板机)
为in-line应用而设计，这款型
号包括了传输功能来满足客户
自动化操作的要求。它集中了
HIOKI快速，安全和更可靠的
测试技术。
电解电容极性检测 1931
IC反向插件检测 1930
高压齐纳二极管VZ测量
(25 to 120 V)
(*设置量程)
施加高电流二极管VF测量
(200 mV)
所有1220共用
1220
-51/52
区域感应器
(带外壳)
侧面安全保护盖
后部安全保护盖
1220
-51/52/55
用
1,024针 一次性接触连接器
2,048针 一次性接触连接器
支持大型治具
敲章单元
热敏打印纸
(10卷/盒) 1197
GP-IB通讯功能板1936
在进行动态测试时直接控制必要的外部测量仪器。
高压/绝缘测量单元1937
具备1937
-01
和1937
-02
功能。
高压测量单元
1937
-01
从25V到100V的高压二极管测量。
从1mV到250V的DC高压测量。
绝缘测量单元1937
-02
从1到100V/400m到1GΩ的高压电阻测量。
从1到100V/200m到1GΩ的绝缘测量。
扩展I/O板1912
-01
32输入点(接收器输入，0～24V DC)。
32输出点(开路集电板+12～24V DC)。
LAN连接单元1913
-03
加一个LAN card到1220控制电脑上连通网络。
1220主机系统图
1220测试仪
扩展I/O板
选件板
GP-IB板
绝缘测量单元
扫描板
继电板
*When using expansion rack
Digital data cable
Primary interface board
电脑显示器/键盘/鼠标/打印机
电脑
LAN电缆
高压测量单元
Slot2
Slot6
Slot1
Slot2
Slot3
Slot4
Slot5
Slot6
Slot7
Slot8
Slot9
Slot10
Slot11
Slot12
CFx1
RTOS
LAN
SIO
USB
VGA
PIO
CN1
工厂选件
扩展架示例
系统扩展示例
原总线
⇔
cPCI线桥
cPCI总线区域
原本地总线区域
CPU板
I/O板
空闲端口
空闲端口
AD转换
AC测量板
DC测量板
空闲端口
空闲端口
空闲端口
扫描板
扫描板
测量线体扩展连接器
电源单元
底板电源
100～240V AC
50/60 Hz, 单相
在扩展盒(扩展架)
测量线体连接器
To secondary interface board connector
on expansion box (extension rack)
空闲端口
最多4个扩展架(总数：[10+10+10+4]×64=2,176针)
扩展箱
(No.3架)
扩展箱
(No.2架)
测试机背面
(No.1架)
扩展箱
(No.4架)
577 to 640
513 to 576
449 to 512
385 to 448
321 to 384
257 to 320
193 to 256
129 to 192
65 to 128
1 to 64
1217 to 1280
1155 to 1216
1089 to 1154
1025 to 1088
961 to 1024
897 to 960
833 to 896
769 to 832
705 to 768
641 to 704
1857 to 1920
1793 to 1856
1537 to 1600
1601 to 1664
1473 to 1536
1729 to 1792
1665 to 1728
1409 to 1472
1345 to 1408
1281 to 1344
CPU
I/O
AC
DC
2113 to 2176
2049 to 2112
1985 to 2648
1921 to 1984
A/D
9
