(要求1131 -03 继电板和1137 -01 高压测量单元。) 各项具有实际使用价值功能 通过更新测量环境来扩大潜在业务 支持高速系统 标准条码系统 简单，无编程操作 宏测试 宏测试是测试任意一个线路和其他所有线路间阻抗 值。宏测试的优点是测量步骤数和测量点相等，且 测试时间短。但它的功能不仅仅是缩短测试时间。 在由于元件空间下限无法布针或带嵌入式无源或有 源器件的电路板设计造成布针空间有限的情况下， 可以合成阻抗进行判定。 实际的…
更简单的分析
测试点浏览器功能
Pin坐标的点浏览器显示在进行治具维护时非常有
用，不需要随身携带打印文件就可以快速进行查
寻。您可以选择显示板的正面或后面(即浏览)，放大
倍率。FAIL的pin显示为红色。在pin搜索操作中，有
问题的点的pin编号被放大显示。
方便的使用性
带语言指示的PIN编号搜索功能
此功能会在搜寻pin编号时通过语音确认而不需看屏
幕，以便可以专注于识别目标pin。可以用日语，英
语，中文报出pin编号，不需要占据工作空间，用一
个扬声器就可以进行清晰语言提示。
更安全的操作
操作历史记录功能
如果您在测试数据时做了不经意的改动，可使对数据
进行校对并恢复到之前的状态。如遇到系统问题，您
也可以使用操作记录来帮助识别问题的起因。
可以在制造治具时提前说明。
HIOKI将会创建一个点信息文档和测试数据文档。使用时将这两个
文档放入一个文件夹，然后轻松使用点浏览器功能。
*选件服务：请在厂家制造治具时提出您的要求。
可升级测试仪软件并安装功能！
日语版的标注需要单独购买支持Microsoft语音API 5.0版(SAPI5)或
更高版本的语音合成部分。
以下语音合成产品已被确认可以和系统结合使用：
Createsystem系统开发有限公司的文件播报器日语语音合成引擎
(http://www.createsystem.co.jp/)
此产品可以在网上购买和下载。
测量数据的分析和管理
日志输出功能
1220
-5X
可根据用途来切换输出模式：如果想对固定
数量的测量目标来集合输出则选择表输出模式；如果
想观察测量目标的即时变化则选择日志输出模式。
Sheet output
Log output
*输出例子
interval
即将推出
语音提示所选pin编号
1, 2, 100
“One, two, hundred”
3
(要求1131
-03
继电板和1137
-01
高压测量单元。)
各项具有实际使用价值功能
通过更新测量环境来扩大潜在业务
支持高速系统
标准条码系统
简单，无编程操作
宏测试
宏测试是测试任意一个线路和其他所有线路间阻抗
值。宏测试的优点是测量步骤数和测量点相等，且
测试时间短。但它的功能不仅仅是缩短测试时间。
在由于元件空间下限无法布针或带嵌入式无源或有
源器件的电路板设计造成布针空间有限的情况下，
可以合成阻抗进行判定。
实际的测试仅需要治具和PASS板通过测试就可以进
行。测试数据通过吸收PASS板数值自动产生，不需
要其他数据。元件测试步骤也可根据需要加入。同
时我们也减少了测试治具生产交货时间，只需要连
接必要的连接器就可以使用该功能。
从组合电阻到阻抗测量
标准特征：阻抗测量
高密度电路设计使放置测量pin越来越困难。通过组合电阻读数进
行无pin元件检测，阻抗测量保证了高精度。
新的测量模式
元件测试
用于测试不正确的保险丝额定值
标准特征：4端子测量功能
目前只可能在快捷模式中检测低电阻
不良情况。但是复杂的高增值板要求
毫欧级的质量保证。进入4端子测量
功能是1220上的一个标准特征。加一
个1131
-03
继电板来释放刚好从40μΩ
开始测量的潜能。
支持不超过100V的测量
高电流/高电压二极管测试
现在在二极管和齐纳二极管的真额定
值进行测试是可能的。尽管由于功率
限制二极管的特征测试在以前是不可
能的，现在可测齐纳二极管不超过
100V的额定值。
1220
支持三种语言
标配中文支持
网络
PC服务器
(2)选择/切换测试数据
(3)检测治具ID
(5)输入代码，保存数据

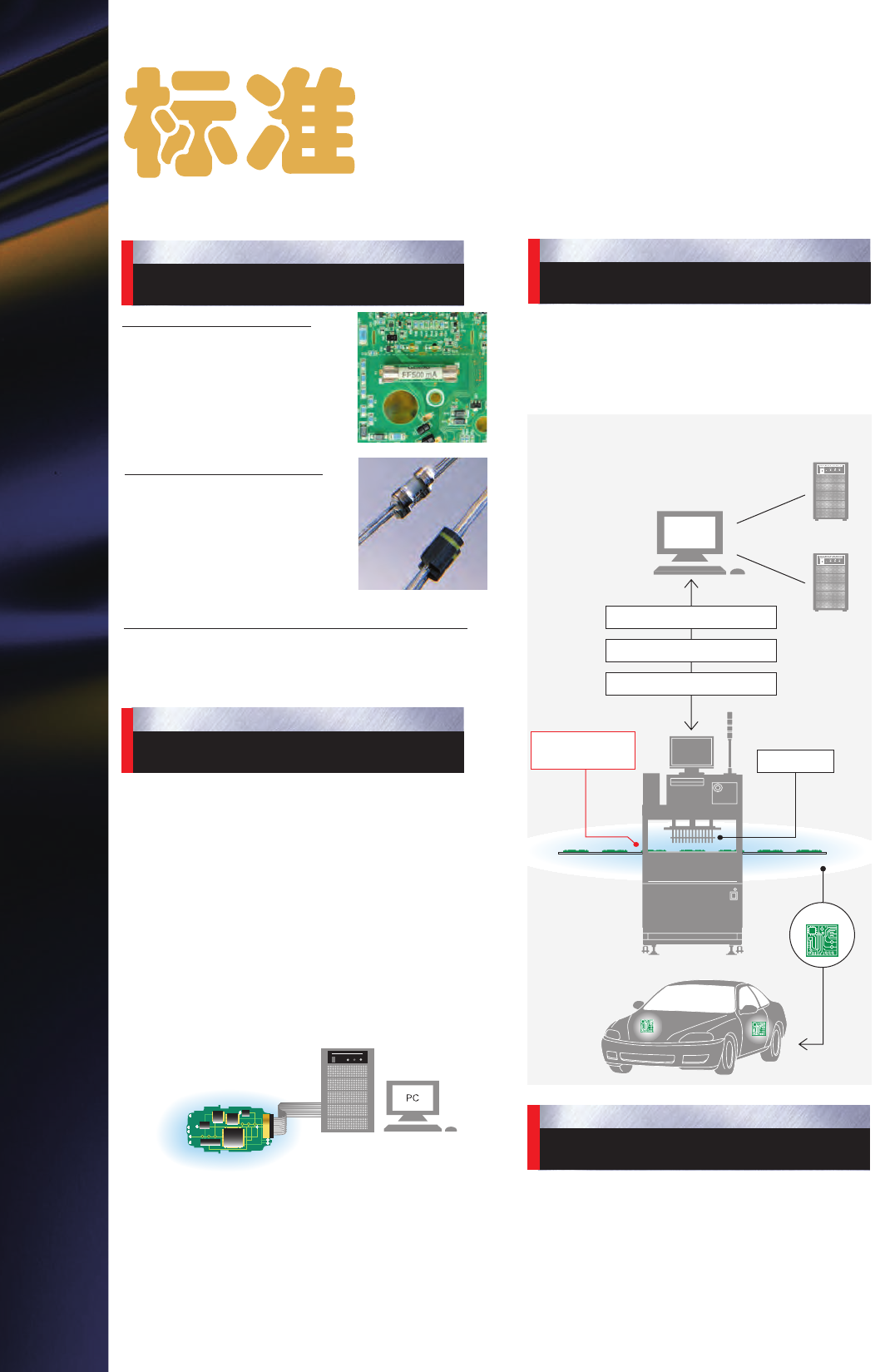

(1) 读条码或二维码
(4)进行测试
PASS
1220
-55
标准在线模式
(1)读条码/二维码
(2)选择/切换测试数据
(3)测试治具ID确认
(4)进行测试
(5)输入代码，保存数据
现在车载基板需要更高可靠性，更先进和快速的测试
方案，这就对测试结果管理和自动化对应等特征有了
更多的需求。1220的设计防止了人为因素的错误，
实现了最大的自动化，同时也体现出其网络支持的特
性。
仪器支持当地语言是一种日益普遍需求的。基于这
个背景，中国作为全球最大的制造国，已日益受到
全球的关注。1220包括中文支持，使中国操作者可
以用自己的语言操作机器，大大提高了效率。[支持
语言：日语，英语，中文]
4
支持高密度电路板
通过高精度钻孔可使Min 0.5mm的测试垂直布针，确保的越来
越小的测试点的精确接触。
1.
探针
探针必须具有高可靠性和耐用性。作为行业众多制造探针厂家
之一，我们开发制造最可靠的探针，根据尖部，直径，压力和
结构选择最好的部件来为您制造测试治具。
2.
使用最新研发的测试针提高测试性能

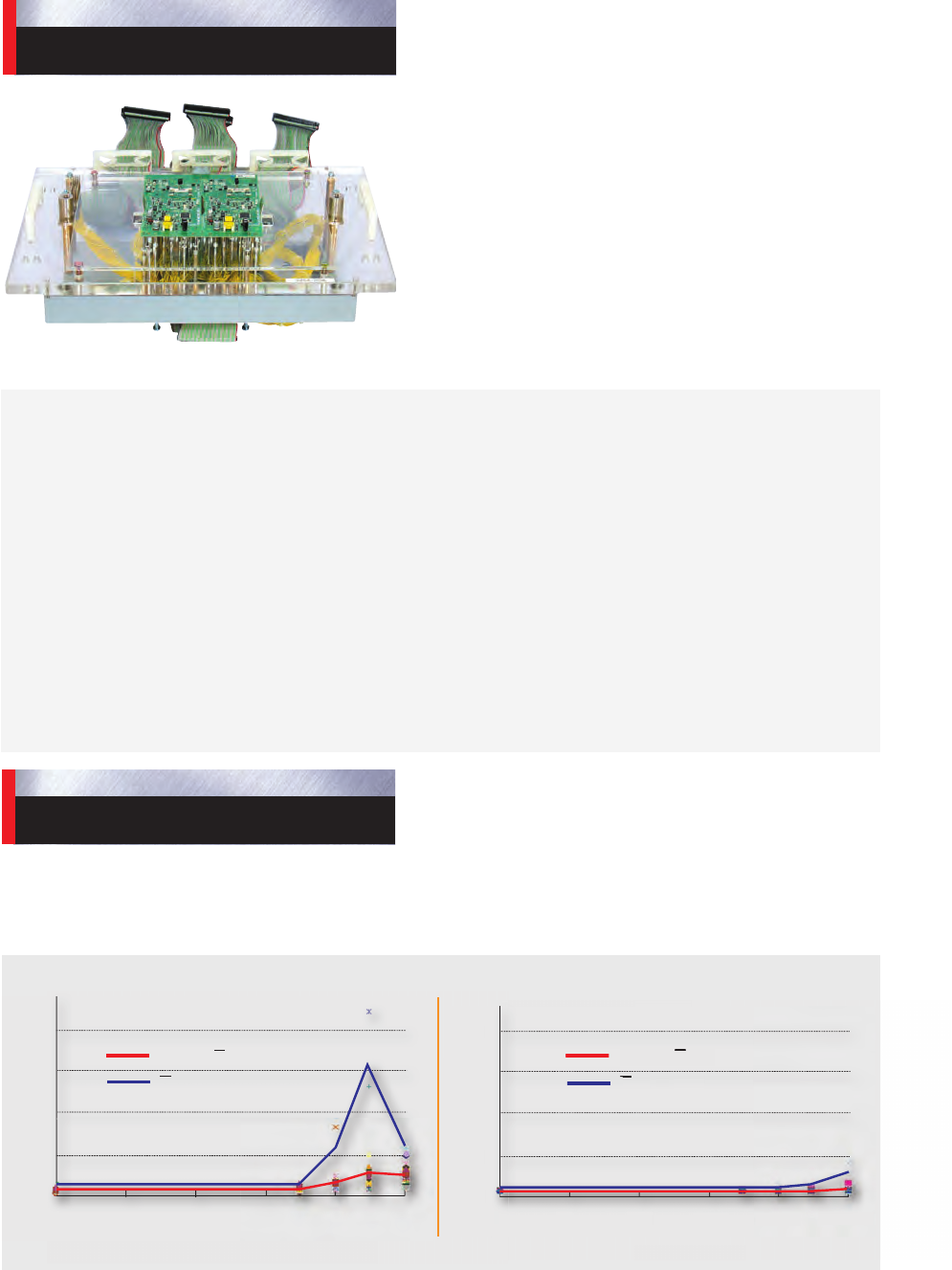

测试治具制造
将测试板上压力最小化的设计
当施加一定压力的时候，电路板和元件都会有一定弯曲变形。
HIOKI以丰富的制造经验开发出稳定接触的防变形的探针。
4.
快速交货
根据每年从原型试产到量产的时间，确保产品质量最有效的方
法就是在最重要的阶段进行测试。HIOKI目前正在将制造过程完
善合理化，来满足客户对产品快速交货的需求。
5.
文件
每一台HIOKI测试治具时都会附带客户质量控制和治具维护的
文件，包括调试列表，针位图，方位图。
6.
优化的程序
专业技术人员从您的组装板上调试优化测试程序来设定合适的
上下限，等待时间和隔离点。客户也可在同一测试设备上进行
调试，将调试的作业最小化。
3.
丰富的选件
除了电子测试，治具还可以用于各种测试。
敲章单元
敲章到PASS板。有各种印面，从常用的水性油墨到油性油
墨。(机器本身应配备敲章结构。)
连接器检测和反向插件测试
用转换探针检查手动连接器的误插件。
电容反向插件测试
用特殊的探针接触电解电容的顶部来检测反向电容插件。
计数功能和防静电设计
《制造测试治具需要的文件》
(1)电路图(2)元件清单(3)光板
(4)组装板(需要数片)
(5)元件配置图(6)网络列表
※测试治具也可根据Gerber数据制造。
7.
● 点浏览器功能
(与1220结合使用)
1220在线路测试机可以在屏幕上检查pin坐标点，这一点在进行治
具维修时非常有用。(确认测试机自身软件版本)
● 高质量：正规厂家保证
您是否有遇到无从判定是治具还是ICT的本身问题的情况？如果您
使用正规的HIOKI治具，即可包括测试数据的准确性。我们有专
门的测试专家为您提供最佳的调试服务。
提高接触可靠性
新开发的探针
1.针对助焊剂和氧化膜：我们已重新评估针尖形状以确保最佳性能。
2.新的针尖形状抓爪，单面刀片和平矛设计，提供了更稳定的连接性能。
3.针尖部晃动刚性：晃动刚性提高了约200%(1.27间距)。
探针接触焊点时的电阻值变化
新开发的探针，高可靠性，
减少尖部晃动及接触电阻
CP系列
以前的型号
100000
10000
1000
10010
1
探针寿命[应用]
电阻值 [Ω]
0.0
0.5
1.0
1.5
2.0
耐用，高精度，高质量
支持综合测量 ，数据和治具
平均值 x [Ω]
x+3
σ
[Ω]
平均值 x [Ω]
x+3
σ
[Ω]
探针寿命[应用]
100000
10000
1000
10010
1
0.0
0.5
1.0
1.5
2.0
CP
系列
探针寿命[应用]
0
.
0
0
.
5
1
.
0
1
.
5
2
.
0
CP
系列
平均值 x [Ω]
x+
3
σ
[
Ω
]
100000
10
00
0
1000
10
0
1
0
1
5
