选件板 附加选件 1220 -52 节省空间型 现在主流机型，这款型号可 提供 1,536 针的测试需求， 尽可能多地满足客户的要 求。它的宗旨是在尽可能小 的空间获取最大的效率。 1220 -55 标准在线型(可连上下板机) 为 in-line 应用而设计，这款型 号包括了传输功能来满足客户 自动化操作的要求。它集中了 HIOKI 快速，安全和更可靠的 测试技术。 电解电容极性检测 1931 IC 反向插件检测 1930 …
测试机型号
电脑
应用软件
扩展板 电缆扩展箱
●电脑单元1913
-01
你可以使用自己的电脑。
需要至少1个空闲网络端口
Example computer
●1220PC应用软件(1137
-
02
)
使用熟悉的Windows操作系统在电脑上控制
1220测试机。
●1220测试程序生成软件(1137
-05
)
能在普通计算机上创建1220测试程序。
1220
-50
桌面型
测试机和扩展箱都是台式电
脑尺寸大小。电脑是单独
出售的，你也可以使用自
己的电脑。如果设备主要
用于自动测试，作为更便
捷的安装，选件 Standlone
Application可确保测试机的
操作，而不需要用电脑。
1220
-51
下压型
为对应如今测试板上高密度
贴装的趋势，这种传统的水
平下压型可以容纳更多的测
试针。这种多方位的设计让
操作中无论坐着还是站着都
可以操作机器。
扫描板
1131-
01
● 模拟切换开关(高速)
● 64针/板，可在2端子和4端子
操作之间切换
● 最大额定值：30V/20mA
中继板
1131-
03
● 引脚继电器
● 64针/板，可在2端子和4端子
操作之间切换
● 最大额定值：250V/500mA
扫描卡电缆
(64针，带保护层)
1156-
01
(2m长)
扫描电缆
(64针)
1152-
04
(0.8m长)
扩展架
1911
-
50
●
用于1220
-51/52/55
● 最多640针
测试治具
下压单元
(用于1162)
1142
下压单元
(用于1160)
1144
1162
1160
与1220
-50
的连接时需要单独的24V电源
●
UPS 单元
(只在日本才有)
1913
-02
扩展箱
1912-
50
● 用于1220
-00
● 最多640针
独立操作
●1137
-04
独立操作软件
通过使用这个软件并将鼠标，键盘和显示器直接连在1220
测试仪上，使用这个软件，通过独立配置，就可以进行自动
测试和简单的数据编辑，而不需要额外的控制电脑。
工厂选件
(relax board)
8
选件板
附加选件
1220
-52
节省空间型
现在主流机型，这款型号可
提供1,536针的测试需求，
尽可能多地满足客户的要
求。它的宗旨是在尽可能小
的空间获取最大的效率。
1220
-55
标准在线型(可连上下板机)
为in-line应用而设计，这款型
号包括了传输功能来满足客户
自动化操作的要求。它集中了
HIOKI快速，安全和更可靠的
测试技术。
电解电容极性检测 1931
IC反向插件检测 1930
高压齐纳二极管VZ测量
(25 to 120 V)
(*设置量程)
施加高电流二极管VF测量
(200 mV)
所有1220共用
1220
-51/52
区域感应器
(带外壳)
侧面安全保护盖
后部安全保护盖
1220
-51/52/55
用
1,024针 一次性接触连接器
2,048针 一次性接触连接器
支持大型治具
敲章单元
热敏打印纸
(10卷/盒) 1197
GP-IB通讯功能板1936
在进行动态测试时直接控制必要的外部测量仪器。
高压/绝缘测量单元1937
具备1937
-01
和1937
-02
功能。
高压测量单元
1937
-01
从25V到100V的高压二极管测量。
从1mV到250V的DC高压测量。
绝缘测量单元1937
-02
从1到100V/400m到1GΩ的高压电阻测量。
从1到100V/200m到1GΩ的绝缘测量。
扩展I/O板1912
-01
32输入点(接收器输入，0～24V DC)。
32输出点(开路集电板+12～24V DC)。
LAN连接单元1913
-03
加一个LAN card到1220控制电脑上连通网络。
1220主机系统图
1220测试仪
扩展I/O板
选件板
GP-IB板
绝缘测量单元
扫描板
继电板
*When using expansion rack
Digital data cable
Primary interface board
电脑显示器/键盘/鼠标/打印机
电脑
LAN电缆
高压测量单元
Slot2
Slot6
Slot1
Slot2
Slot3
Slot4
Slot5
Slot6
Slot7
Slot8
Slot9
Slot10
Slot11
Slot12
CFx1
RTOS
LAN
SIO
USB
VGA
PIO
CN1
工厂选件
扩展架示例
系统扩展示例
原总线
⇔
cPCI线桥
cPCI总线区域
原本地总线区域
CPU板
I/O板
空闲端口
空闲端口
AD转换
AC测量板
DC测量板
空闲端口
空闲端口
空闲端口
扫描板
扫描板
测量线体扩展连接器
电源单元
底板电源
100～240V AC
50/60 Hz, 单相
在扩展盒(扩展架)
测量线体连接器
To secondary interface board connector
on expansion box (extension rack)
空闲端口
最多4个扩展架(总数：[10+10+10+4]×64=2,176针)
扩展箱
(No.3架)
扩展箱
(No.2架)
测试机背面
(No.1架)
扩展箱
(No.4架)
577 to 640
513 to 576
449 to 512
385 to 448
321 to 384
257 to 320
193 to 256
129 to 192
65 to 128
1 to 64
1217 to 1280
1155 to 1216
1089 to 1154
1025 to 1088
961 to 1024
897 to 960
833 to 896
769 to 832
705 to 768
641 to 704
1857 to 1920
1793 to 1856
1537 to 1600
1601 to 1664
1473 to 1536
1729 to 1792
1665 to 1728
1409 to 1472
1345 to 1408
1281 to 1344
CPU
I/O
AC
DC
2113 to 2176
2049 to 2112
1985 to 2648
1921 to 1984
A/D
9
* 选件设备。低电阻测量是一个标配，要使用1131
-03
继电板保证高精度测量(比以前机型精度提高3倍)。
在进行高压低电阻测量，绝缘测量和高电流二极管测量时要求用到1131
-03
继电板。
*1电脑是用于1220
-50
的选件设备。
1220
-50
,1220
-51
,1220
-52
,1220
-55
共享规格
测试步骤数量
元件数据
宏数据
短路/开路
针接触测试数据
:
:
:
:
最多10,000步
2,176步
2,176针
2,176针
IC数据
组数据
充电数据
:
:
:
500步
(最多4,000针/步)
256组
40套
测试内容和量程
短路/开路 :4Ω到400Ω 宏测试
(阻抗)
:1Ω～10MΩ
元件测试 电阻
低电阻
阻抗
高电压低电阻
绝缘测试
电容
电感线圈
二极管和晶体管
高电流二极管
齐纳二极管
高电压齐纳二极管
三极管
:
:
:
:
:
:
:
:
:
:
:
:
400mΩ到40MΩ
40μΩ 到 400mΩ
1Ω到10MΩ
400mΩ到1GΩ
200Ω到1GΩ
10pF到400mF
1μH到100H
0V到25V
0V到9V
0V到25V
1V到100V
0V到25V
MOS-FET导通电阻测量
J-FET漏极电流测量
(N-JFET)
(P-JFET)
光耦合器测试
DC电压测量
开路
短路
放电
电容器反插测试
IC翻转插入测试
:
:
:
:
:
:
:
:
0Ω～1,000Ω
0mA～20mA
-20mA～0mA
0V～25V
0V～25V
4Ω～4MΩ
400mΩ～400kΩ
测试信号
DC定电压
DC定电流
AC定电压
HV低电压
HV恒定电流
:
:
:
:
:
0.1 V, 0.4 V
200mA到100mA
160 Hz, 0.1 Vrms
1.6 kHz, 0.1 Vrms
0.2Vrms到2.0Vrms,0.1V递进
16 kHz, 0.1 Vrms
160 kHz, 0.1 Vrms
0.2Vrms到2.0Vrms,0.1V递进
1V到100V,1V递进
1mA到20mA,0.1mA递进
2个量程
12个量程
单量程
单量程
单量程
单量程
(1937高电压和绝缘测试单元)
(1937高电压和绝缘测试单元)
测试单元
DC电压表
DC电流表
AC电流表
DC电压表
DC电流表
:
:
:
:
:
800μV f.s.到25V f.s.
100nA f.s.到250mA f.s.
10μA rms到10mA rms
25mV f.s. 到250V f.s.
1.2μA f.s.到120mA f.s.
8个量程
8个量程
4个量程
5个量程(1937高电压和绝缘测试单元)
6个量程(1937高电压和绝缘测试单元)
扫描单元
模拟切换开关
(1131
-01
扫描板)
:64通道/板
2-/4-端子切换可能
输入保护: ±15V/±0.5V
(一次性设置)
继电器
(1131
-03
中继板)
:64通道/板
2-/4-端子切换可能
测试范围
-99.9%到+999.9%或绝对值
测试时间
短路/开路
元件
宏
:
:
:
约0.8 ms/pin
约0.9 ms/步 起
约2.0 ms/步
IC测试
充电
:
:
约1.0 ms/pin
约 3.0 ms/set
隔离点设定
最大 5点/步
自我测试功能
执行格式 : 按单元(手动)/启动时候
统计功能
总体FAIL以测试和单元为准;图表显示以月为单位;历史图像功能;和Excel相连
自动创建数据
AT G功能(自动获取相关数据和隔离点配置),从PASS电路板获取相关数据, 吸收排线电阻, 游离电容
外部I/O
标准I/O:28输入点和28输出点(更多信息,联系最近的HIOKI销售处)
操作环境
操作温度和湿度
环境
存储温度范围
:
:
:
23℃±10℃，75%rh或更低
当使用测试仪时避免灰尘、震动和腐蚀气体
10°C to 43°C
控制单元
电脑
控制设备
操作系统
存储媒介
显示器
输入设备
外部I/O
:
:
:
:
:
:
PC/AT-兼容电脑
Windows 2000/XP, 日语或英语版本
软盘或硬盘
15寸LCD
PS/2鼠标键盘
USB×6,以太网(LAN)10BASE-T/100BASE-TX×1,SIO×1,PIO×1
测量仪 控制设备
操作系统
存储介质
:
:
:
单板电脑
实时操作系统
CF卡×1
其他
接触不良时, 重试/极性反转重试/重测功能,FAIL停止,测试跳过, 测试暂停功能,测试数据,测试结果输出功能(打印机/RS-232/硬盘), FAIL表显示功能, pin
跳过设置功能,剩余测试功能, 连续FAIL停止功能, 现有机型读入数据(1105数据,文本数据), 测试数据转换功能(A/B数据), 网络连接
内电路测试仪1220
-50
，1220
-51
，1220
-52
和1220
-55

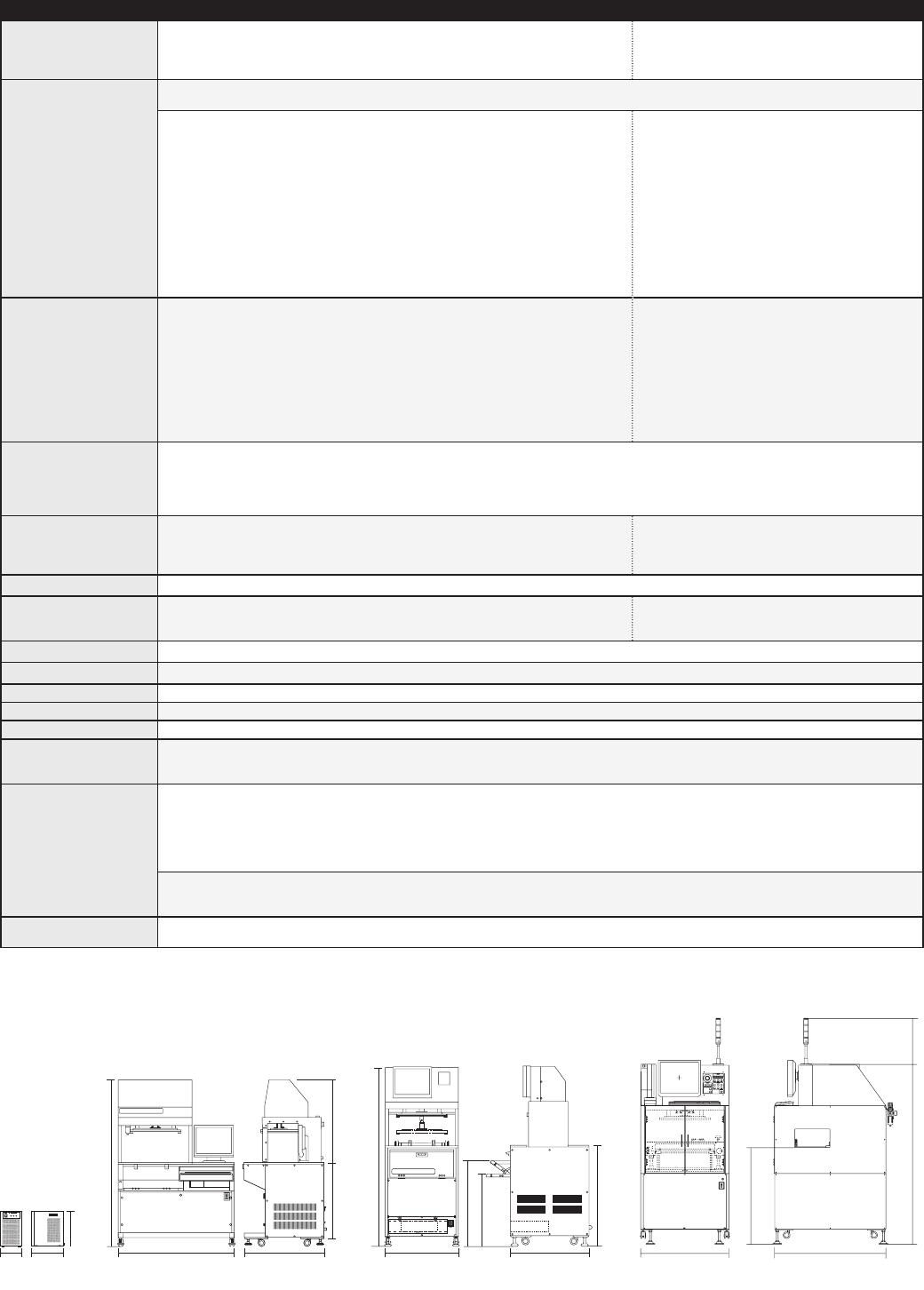

尺寸(单位：mm)
200 1030±10
1220
-50
297
1220
-51
1220
-52
1220
-55
1470±10
710±10 655±10 705±10
780±20
940±20
670±10
900±15
900±10
730±10
645±10
760±10
550
1585±15
323
1610±10
