支持高密度电路板 通过高精度钻孔可使 Min 0.5mm 的测试垂直布针，确保的越来 越小的测试点的精确接触。 1. 探针 探针必须具有高可靠性和耐用性。作为行业众多制造探针厂家 之一，我们开发制造最可靠的探针，根据尖部，直径，压力和 结构选择最好的部件来为您制造测试治具。 2. 使用最新研发的测试针提高测试性能 测试治具制造 将测试板上压力最小化的设计 当施加一定压力的时候，电路板和元件都会有一定弯曲变形。 HIOKI 以丰富的制造经…
(要求1131
-03
继电板和1137
-01
高压测量单元。)
各项具有实际使用价值功能
通过更新测量环境来扩大潜在业务
支持高速系统
标准条码系统
简单，无编程操作
宏测试
宏测试是测试任意一个线路和其他所有线路间阻抗
值。宏测试的优点是测量步骤数和测量点相等，且
测试时间短。但它的功能不仅仅是缩短测试时间。
在由于元件空间下限无法布针或带嵌入式无源或有
源器件的电路板设计造成布针空间有限的情况下，
可以合成阻抗进行判定。
实际的测试仅需要治具和PASS板通过测试就可以进
行。测试数据通过吸收PASS板数值自动产生，不需
要其他数据。元件测试步骤也可根据需要加入。同
时我们也减少了测试治具生产交货时间，只需要连
接必要的连接器就可以使用该功能。
从组合电阻到阻抗测量
标准特征：阻抗测量
高密度电路设计使放置测量pin越来越困难。通过组合电阻读数进
行无pin元件检测，阻抗测量保证了高精度。
新的测量模式
元件测试
用于测试不正确的保险丝额定值
标准特征：4端子测量功能
目前只可能在快捷模式中检测低电阻
不良情况。但是复杂的高增值板要求
毫欧级的质量保证。进入4端子测量
功能是1220上的一个标准特征。加一
个1131
-03
继电板来释放刚好从40μΩ
开始测量的潜能。
支持不超过100V的测量
高电流/高电压二极管测试
现在在二极管和齐纳二极管的真额定
值进行测试是可能的。尽管由于功率
限制二极管的特征测试在以前是不可
能的，现在可测齐纳二极管不超过
100V的额定值。
1220
支持三种语言
标配中文支持
网络
PC服务器
(2)选择/切换测试数据
(3)检测治具ID
(5)输入代码，保存数据
(1) 读条码或二维码
(4)进行测试
PASS
1220
-55
标准在线模式
(1)读条码/二维码
(2)选择/切换测试数据
(3)测试治具ID确认
(4)进行测试
(5)输入代码，保存数据
现在车载基板需要更高可靠性，更先进和快速的测试
方案，这就对测试结果管理和自动化对应等特征有了
更多的需求。1220的设计防止了人为因素的错误，
实现了最大的自动化，同时也体现出其网络支持的特
性。
仪器支持当地语言是一种日益普遍需求的。基于这
个背景，中国作为全球最大的制造国，已日益受到
全球的关注。1220包括中文支持，使中国操作者可
以用自己的语言操作机器，大大提高了效率。[支持
语言：日语，英语，中文]
4
支持高密度电路板
通过高精度钻孔可使Min 0.5mm的测试垂直布针，确保的越来
越小的测试点的精确接触。
1.
探针
探针必须具有高可靠性和耐用性。作为行业众多制造探针厂家
之一，我们开发制造最可靠的探针，根据尖部，直径，压力和
结构选择最好的部件来为您制造测试治具。
2.
使用最新研发的测试针提高测试性能
测试治具制造
将测试板上压力最小化的设计
当施加一定压力的时候，电路板和元件都会有一定弯曲变形。
HIOKI以丰富的制造经验开发出稳定接触的防变形的探针。
4.
快速交货
根据每年从原型试产到量产的时间，确保产品质量最有效的方
法就是在最重要的阶段进行测试。HIOKI目前正在将制造过程完
善合理化，来满足客户对产品快速交货的需求。
5.
文件
每一台HIOKI测试治具时都会附带客户质量控制和治具维护的
文件，包括调试列表，针位图，方位图。
6.
优化的程序
专业技术人员从您的组装板上调试优化测试程序来设定合适的
上下限，等待时间和隔离点。客户也可在同一测试设备上进行
调试，将调试的作业最小化。
3.
丰富的选件
除了电子测试，治具还可以用于各种测试。
敲章单元
敲章到PASS板。有各种印面，从常用的水性油墨到油性油
墨。(机器本身应配备敲章结构。)
连接器检测和反向插件测试
用转换探针检查手动连接器的误插件。
电容反向插件测试
用特殊的探针接触电解电容的顶部来检测反向电容插件。
计数功能和防静电设计
《制造测试治具需要的文件》
(1)电路图(2)元件清单(3)光板
(4)组装板(需要数片)
(5)元件配置图(6)网络列表
※测试治具也可根据Gerber数据制造。
7.
● 点浏览器功能
(与1220结合使用)
1220在线路测试机可以在屏幕上检查pin坐标点，这一点在进行治
具维修时非常有用。(确认测试机自身软件版本)
● 高质量：正规厂家保证
您是否有遇到无从判定是治具还是ICT的本身问题的情况？如果您
使用正规的HIOKI治具，即可包括测试数据的准确性。我们有专
门的测试专家为您提供最佳的调试服务。
提高接触可靠性
新开发的探针
1.针对助焊剂和氧化膜：我们已重新评估针尖形状以确保最佳性能。
2.新的针尖形状抓爪，单面刀片和平矛设计，提供了更稳定的连接性能。
3.针尖部晃动刚性：晃动刚性提高了约200%(1.27间距)。
探针接触焊点时的电阻值变化
新开发的探针，高可靠性，
减少尖部晃动及接触电阻
CP系列
以前的型号
100000
10000
1000
10010
1
探针寿命[应用]
电阻值 [Ω]
0.0
0.5
1.0
1.5
2.0
耐用，高精度，高质量
支持综合测量 ，数据和治具
平均值 x [Ω]
x+3
σ
[Ω]
平均值 x [Ω]
x+3
σ
[Ω]
探针寿命[应用]
100000
10000
1000
10010
1
0.0
0.5
1.0
1.5
2.0
CP
系列
探针寿命[应用]
0
.
0
0
.
5
1
.
0
1
.
5
2
.
0
CP
系列
平均值 x [Ω]
x+
3
σ
[
Ω
]
100000
10
00
0
1000
10
0
1
0
1
5
使用同一测试治具，只更新测量单元
优良的扩展性
单元结构
CPU板
标准I/O板
AD板
AC测量板
DC测量板
扫描板
扫描板
增加测试
通道扩展

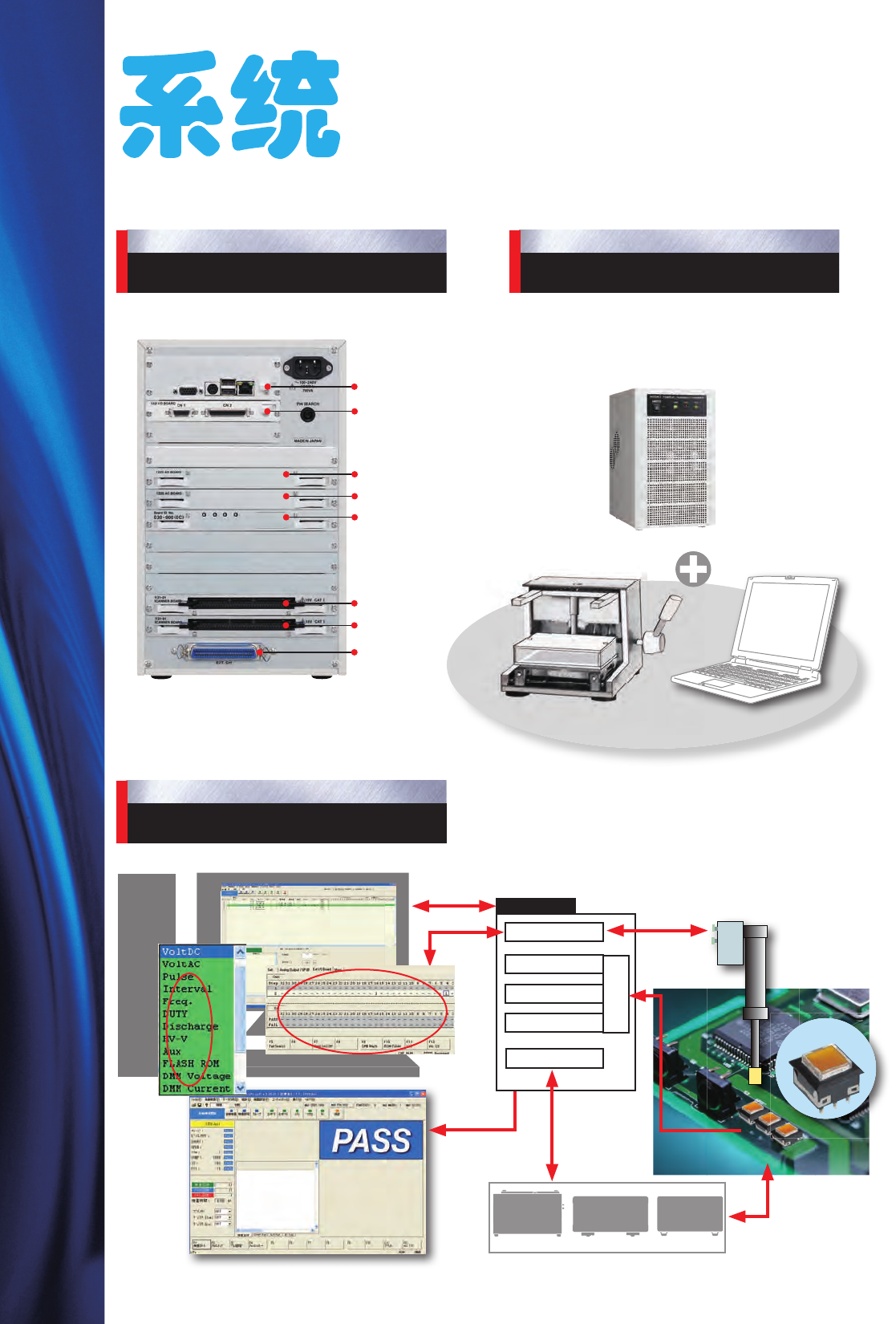

由Windows操作系统通过PC控制连接器1220主机。
(※PC单元为选件)
增加1220-50桌面测量单元可以在作业空间狭小的
环境中灵活作业。是正在成长中的紧凑生产方式
的理想选择。
灵活地同产线连接
紧凑型生产
Computer
简单的I/O端口结构
简单的外部控制性能
外部控制设备
(1) I/O端口规格
(2) GP-IB操作仪器规格
(3) 控制气压缸
(4) 目标测试
(5) 反馈后再测试
A/D转化板
AC测量板
DC测量板
扩展I/O板
GP-IB板
1220 HiTESTER
LAN
GP-IB
(3) 控制气压缸
功能测试
Component
measurement
(4) 目标测试
(5) 后反馈测量
优良的扩展性
轻松升级系统，满足所有需求。
(2) GP-IB操作仪器规格
LED SW
*功能测量包括切换操作
Scanner boards
频率
计数器
DMM
电源
(1)
