2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 41

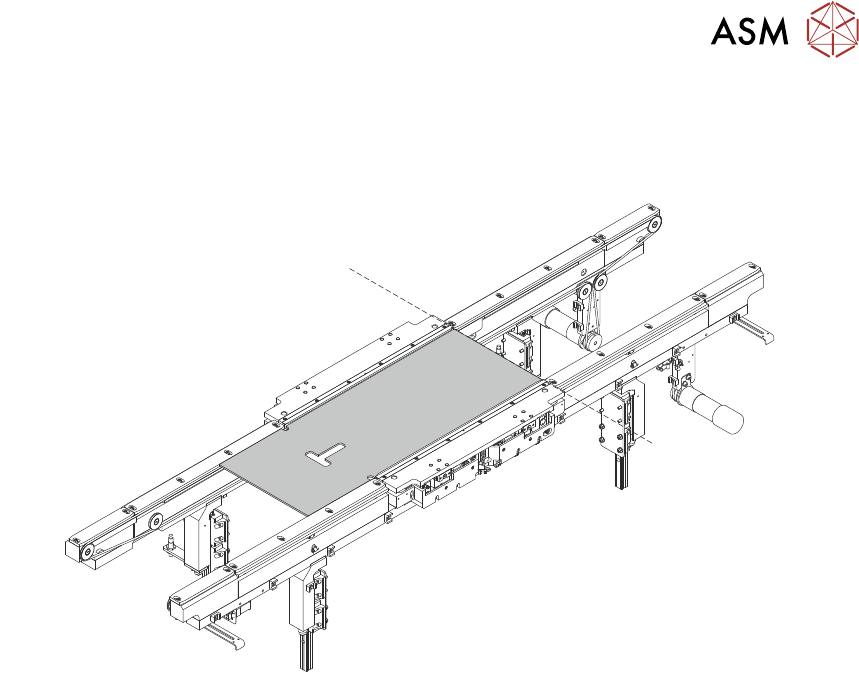

21. Laden Sie die APC-Förderbandeinstellungsvorrichtung (3) (Teil-Nr. 225240) in den Druckbe-
reich. Richten Sie die linke Kante der Vorrichtung mit dem linken Ende der APC-Module (1)
und (2) aus.
1
2
3
22. Schließen Sie die vordere Druckkopfabdeckung.
23. Drücken Sie dieSystemTaste.
24. Benutzen Sie Weiter oder Zurück, um die Schienensubstratbreite Kalibration einstellen
zu markieren.
25. Wählen Sie Diagnostik laufen lassen, um das Schienenbreite Versatz Fenster zu öffnen.
26. Benutzen Sie Steigern oder Senken, um den erforderlichen Versatz zum Halten der Vorrich-
tung einzustellen.
HINWEIS
Die Steigerung des Versatzes steigert die Maße (1) zwischen der hinteren Schiene und der
Ausgangsposition, was daher zur Senkung der Breite zwischen den vorderen und hinteren
Schienen (2) führt.
RAIL WIDTH OFFSET 0.00 mm
2
1
27. Wählen Sie Bewegen.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
42 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
28. Die vordere Druckkopfabdeckung öffnen.
29. Prüfen Sie, dass die Vorrichtung (1) von links nach rechts entlang der Transportbänder be-
wegt werden kann, nicht aber vor und zurück auf der Y-Achse. Jede Bewegung auf der Y-
Achse zeigt zu viel Freiraum an und der Versatz muss weiter eingestellt werden.
1
30. Wenn die Schienenbreite weitere Einstellungen erfordert, schließen Sie die vordere Druck-
kopfabdeckung, drücken Sie die System Taste und wiederholen Sie die Schritte 26 bis 29.
31. Wenn die Schienenbreite korrekt ist, schließen Sie die vordere Druckkopfabdeckung, drücken
Sie die System Taste und wählen Sie Einstellen.
32. Wählen Sie Ja, um die Informationen zu speichern.
33. Die vordere Druckkopfabdeckung öffnen.
34. Schieben Sie die vordere und hintere mittlere Schienensubstratführer (Ausgabeende) hoch
gegen die Vorrichtung. Befestigen Sie die acht M3 Halteschrauben (vier pro Führung).
35. Schieben Sie die Vorrichtung nach rechts, bis sie mit den Endschiene Substratführern auf
einer Ebene ist.
36. Schieben Sie die vordere und hintere Endschienensubstratführer (Ausgabeende) hoch gegen
die Vorrichtung. Befestigen Sie die vier M3 Halteschrauben (zwei pro Führung).
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 43
37. Entfernen Sie die Einstellungsvorrichtung von der Maschine. Drehen Sie sie um und setzen
Sie sie im Druckbereich ein. Richten Sie die rechte Kante der Vorrichtung mit dem rechten
Ende der APC-Module aus.
38. Wiederholen Sie die Schritte 34 bis 36 für die Eingabe Endschienensubstratführer.
39. Entfernen Sie die Einstellungsvorrichtung von der Maschine.
40. Schließen Sie die vordere Druckkopfabdeckung, drücken Sie die System Taste.
41. Benutzen Sie Weiter oder Zurück, um die Schienenbreite Ausgangsposition zu markieren.
42. Wählen SieDiagnostik laufen lassen.
43. Wählen Sie "Justieren" und stellen Sie die Substratbreite auf 250 mm ein.
44. Wählen Sie Exit.
45. Benutzen Sie Weiter oder Zurück, um die Antriebsschine zur Substratbreite zu markieren.
46. Wählen SieDiagnostik laufen lassen.
47. Die vordere Druckkopfabdeckung öffnen.
48. Legen Sie das Kalibrationssubstrat (2) auf die Eingabe Transportschienenbänder.
