④ 向下移动支杆（22）直到校准器的探针（23）尖端碰到下裁刀（15）
2mm 边缘处，整个下裁刀长度的测试结果与从上裁刀测试数据差异
可能不超过 ±0.1mm；
⑤ 如上述测试数据差异大于 ±0.1mm，则需联络客服专员处理。
cab Technology Co., Ltd.
11

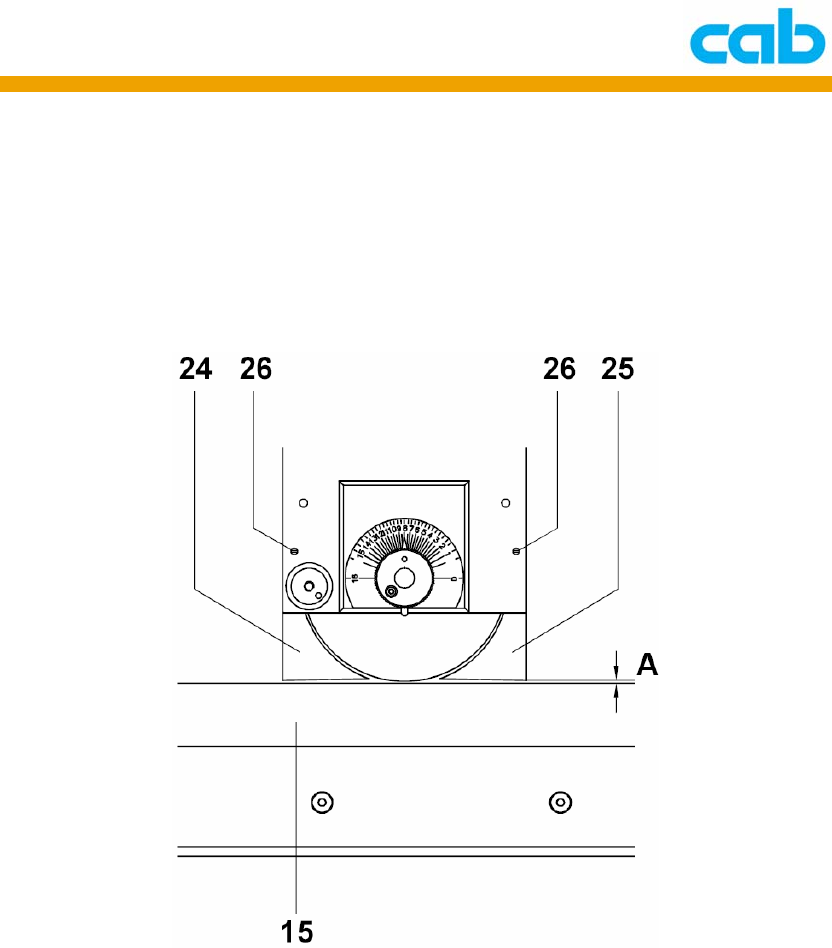

3.6. 上导引板调整
① 在使用有 V 型槽的 PCB 时，检测介于上导引板（24、25）与下裁
刀（15）的间隙（A），此间隙设置应能让上导引板准确对入 PCB
的 V 型沟槽，该 PCB 能平顺的来回滑动但不能向旁边滑出；
此上导引板（24、25）可防止 PCB 滑脱，且确保该 PCB 准确的从
沟槽处被切割；
② 间距 A 可依个别需要以上述方式转动不同心圆调整钮（26）做调整。
cab Technology Co., Ltd.
12

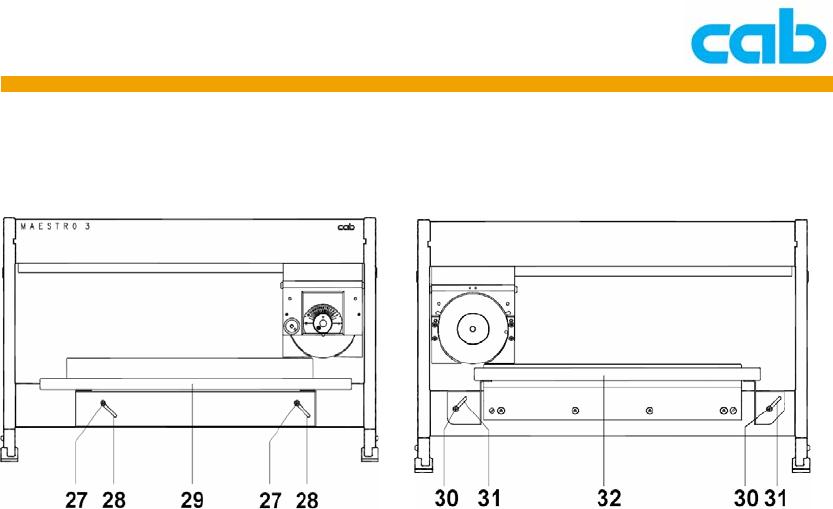

3.7. 桌面与平台调整
桌面（29）与平台（32）高度调整方式如下：
① 松开螺丝（27、30）；
② 在固定孔（28、31）内移动桌面或平台（29、32）
③ 锁紧螺丝（27、30）。
