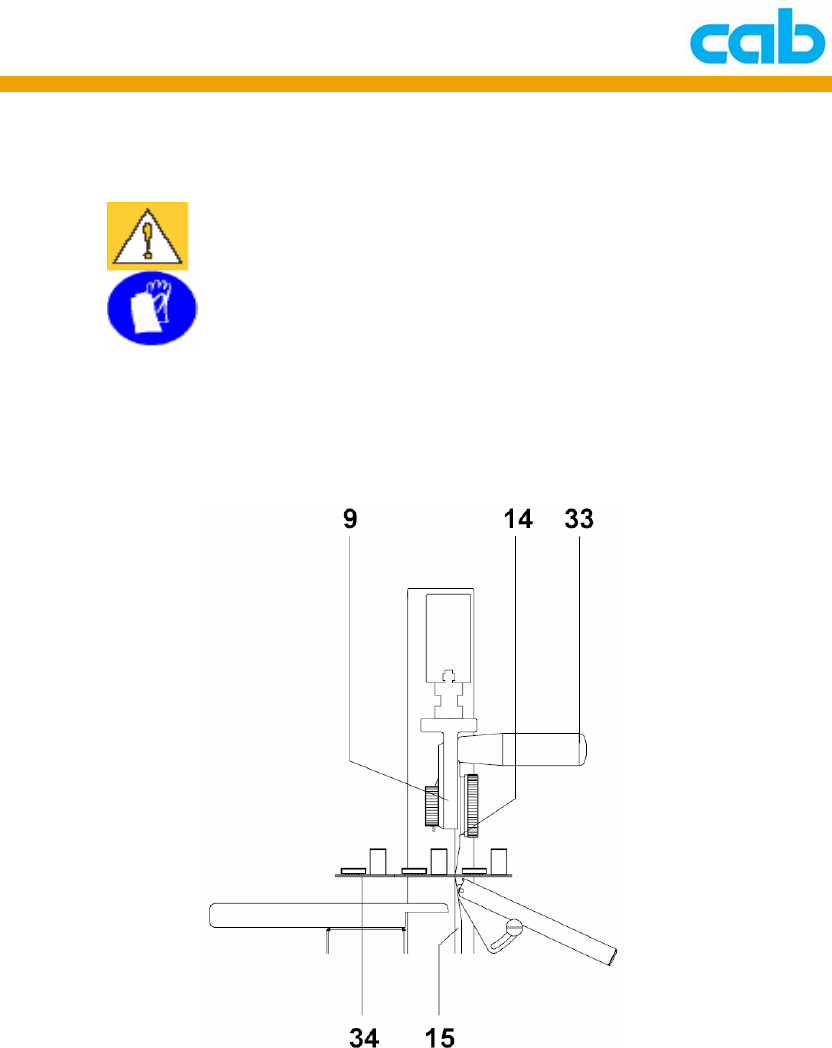

四、PCB 裁切
注意！
为把伤害风险降到最低，
当裁切 PCB 时应戴上保护手套！
1. 移动裁刀带动装置（9）到最前端或最后方位置；
2. 于下裁刀（15）处放入 PCB（34），让 PCB 的 V 型沟槽位于裁刀上，并
以手水平握住待切割的 PCB；
3. 使用握把（33）推动裁刀带动装置，使上裁刀（14）能划过 PCB（34）
以达到裁切功能。
cab Technology Co., Ltd.
14
五、裁刀更换
注意！
为降低伤害风险，
当更换裁刀时，
请务必戴上保护手套！

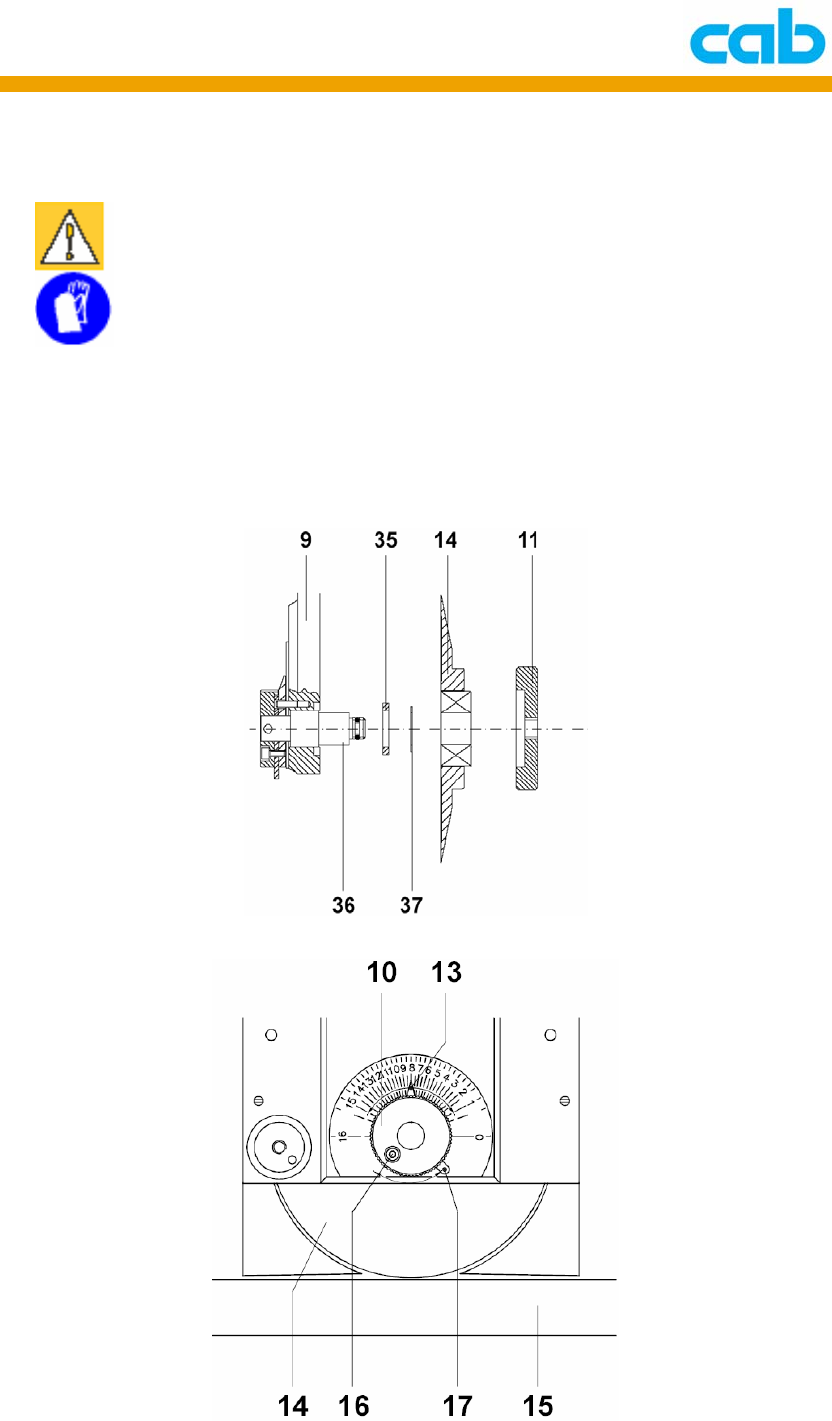

5.1 上（圆形）裁刀更换
① 移动裁刀带动装置（9）到左端位置，并从裁刀轴（36）上完全转松旋
钮（11）；
② 以逆时针方向转动旋钮（10）直到指针（13）指到刻度 16 且不能转动为止；
cab Technology Co., Ltd.
15
③ 从裁刀轴（36）移除圆弧形裁刀（14），此时要特别注意不要遗失位于轴上、
介于裁刀（14）与裁刀带动装置（9）的垫片（35、37）！如有需要，一并更
换该垫片；
④ 于裁刀轴（36）上放入替换的裁刀（14），并锁上旋钮（11）；
⑤ 移动裁刀带动装置（9）到位于下裁刀水平位置的中点，并松开螺丝（16）；
⑥ 以顺时针方向转动旋钮（10）直到上下裁刀互相碰触但不重迭；
⑦ 以顺时针方向转动支杆（17）直到停止位置，并锁紧螺丝（16），此调整可
固定上裁刀位置以防止裁刀移出调整位置
⑧ 依个别需要调整上、下裁刀的间距，然后转紧旋钮（11），如有裁刀校准器
（选配）则可检测裁刀间的直线位置。
