cab Technology Co., Ltd.
7
④ 以逆时针方向转动旋钮（10）直到指针指到介于低点位置与刻
度 ”16” 的中间位置；
⑤ 拴紧旋钮（11）并执行几次切割测试以确定是否可正常裁切 PCB，
如无法正常切割，则需慢慢缩减上下裁刀的间距，此调整可帮助降
低切割力道，这对于 PCB 上靠近切割凹槽的精密组件非常重要
cab Technology Co., Ltd.
8

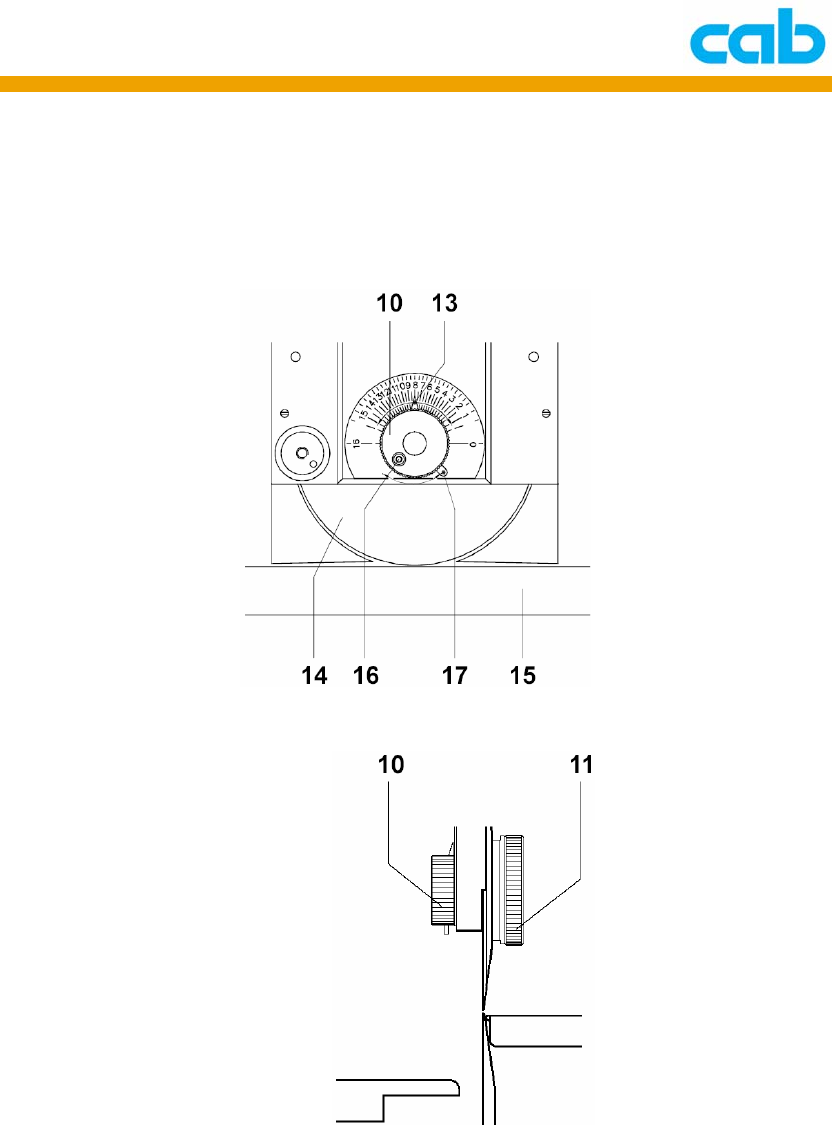

3.5. 上裁刀停止位置调整
上裁刀的低点停止位置调整在出货时已设定好，而在长时间使用机器
后，如需在特地温度下做切割时，建议重新调整上裁刀的低点停止位置：
① 移动裁刀带动装置（14）到水平中间位置；
② 握住旋钮（10）并同时转松旋钮（11）；
以逆时③ 针方向转动旋钮（10）直到指针（13）指到刻度 ”16” 的位
⑥ 紧螺丝（16），
以防止上裁刀移出调整位置；
⑦ 转紧旋钮（11）。
置；
④ 松开螺丝（16）；
⑤ 以顺时针方向转动旋钮（10）直到上、下裁刀轻微碰触但不重迭；
顺时针方向移动支杆（17）直到不能移动为止，然后锁
此调整会挡住上裁刀
cab Technology Co., Ltd.
9

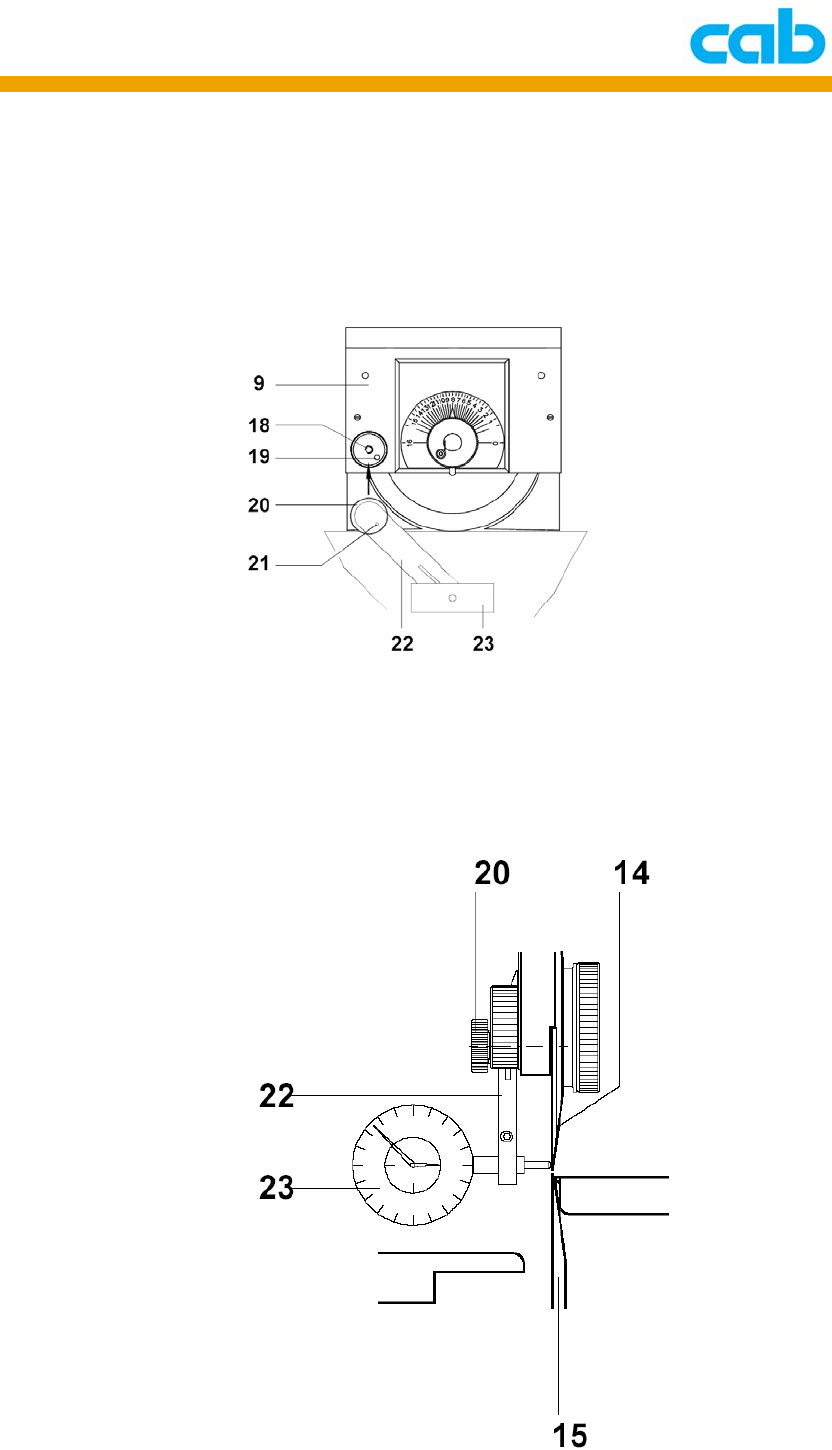

3.6. 裁刀校准（选购配备）
时，最好能使用裁刀
① 移动裁刀带动装置（9）到水平中间位置；
当第一次使用机器、或移动机器设备、或更换裁刀
校准器（选配）再次检测裁刀是否保持一直线；
锁上螺丝（20）固定裁刀校准器于裁刀带动装置上的螺纹孔（18），②
③
的刻度器直到位于 1/100 mm 刻度区的
指针与 “0”刻度对齐；
并确认在支杆（22）内侧的固定栓（21）有正确卡入固定孔（19）；
向上移动支杆（22）直到校准器的探针（23）尖端碰到上裁刀（14）
2mm 边缘处，旋转校准器上
