cab T echnology Co., Lt d. 16 5.2 下（直线形）裁刀更换 ① 移动裁刀带动装置（ 9 ）及上裁刀（ 14 ）到最左或最右端，卸下螺丝（ 39 ） ② 小心旋转非同心圆螺丝（ 38 ）以完全向下移动下裁刀（ 15 ），然后松开固定螺丝（ 40 ），并从非同心圆螺丝处移开下裁刀（ 15 ）； ③ 于非同心圆螺丝处（ 38 ）装入新的下裁刀（ 15 ），并锁上固定螺丝（ 40 ）…

cab Technology Co., Ltd.

③ 从裁刀轴（36）移除圆弧形裁刀（14），此时要特别注意不要遗失位于轴上、

介于裁刀（14）与裁刀带动装置（9）的垫片（35、37）！如有需要，一并更

换该垫片；

④ 于裁刀轴（36）上放入替换的裁刀（14），并锁上旋钮（11）；

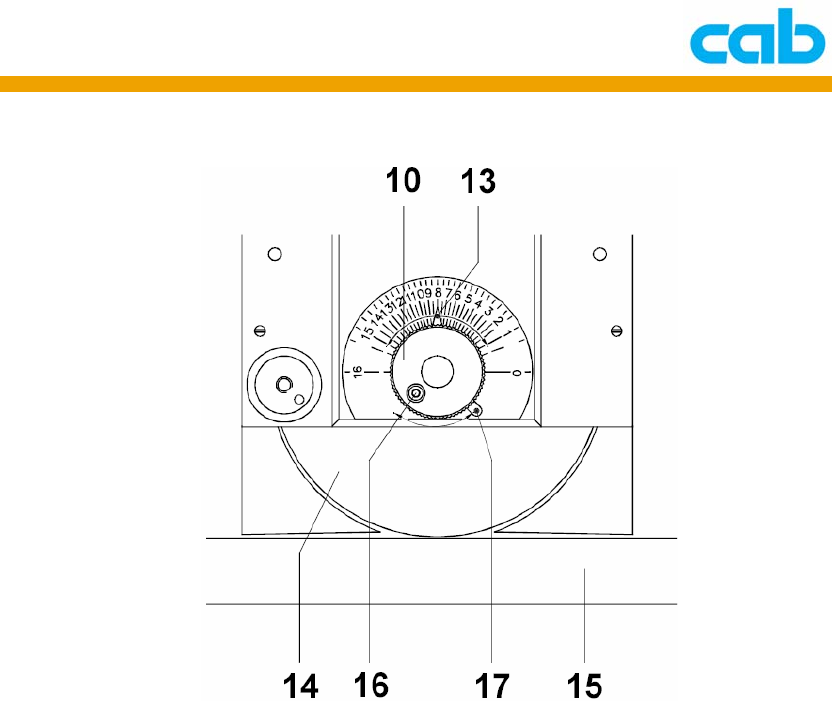

⑤ 移动裁刀带动装置（9）到位于下裁刀水平位置的中点，并松开螺丝（16）；

⑥ 以顺时针方向转动旋钮（10）直到上下裁刀互相碰触但不重迭；

⑦ 以顺时针方向转动支杆（17）直到停止位置，并锁紧螺丝（16），此调整可

固定上裁刀位置以防止裁刀移出调整位置

⑧ 依个别需要调整上、下裁刀的间距，然后转紧旋钮（11），如有裁刀校准器

（选配）则可检测裁刀间的直线位置。

cab Technology Co., Ltd.

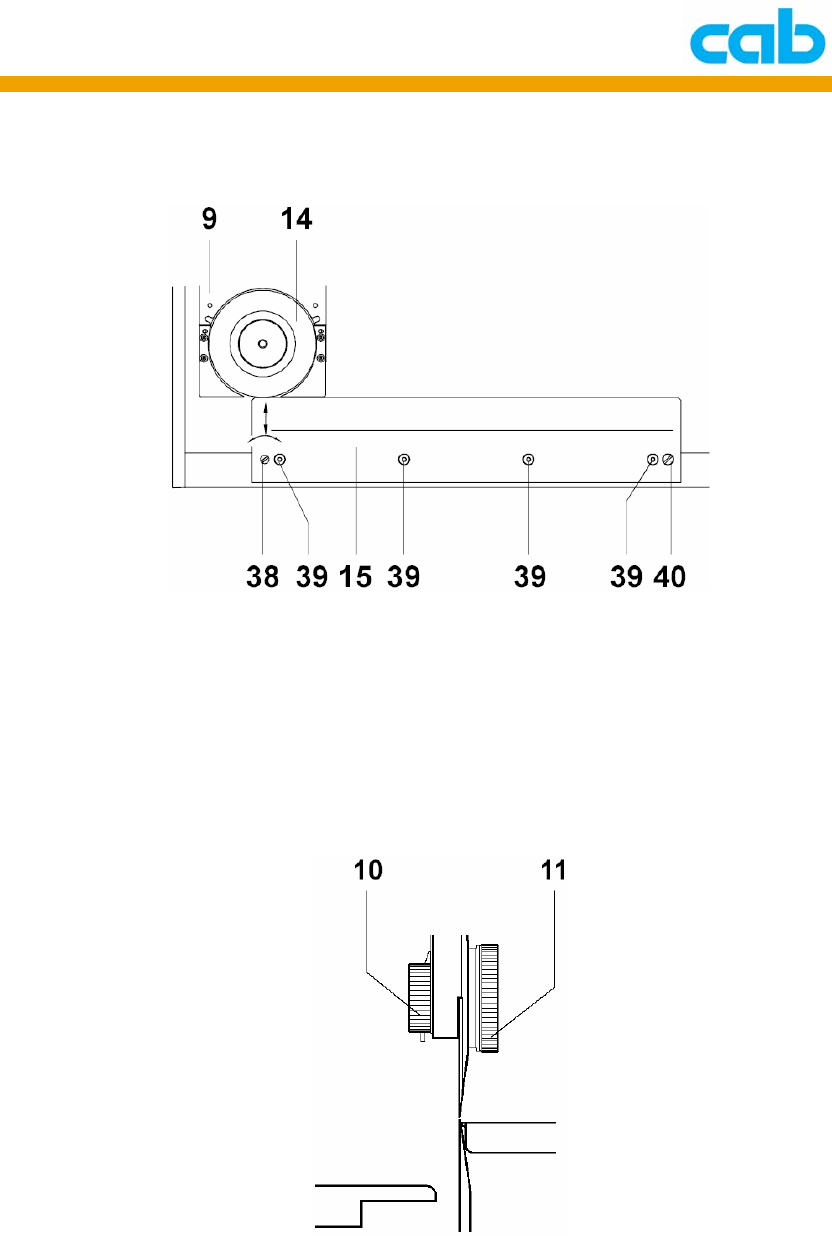

5.2 下（直线形）裁刀更换

① 移动裁刀带动装置（9）及上裁刀（14）到最左或最右端，卸下螺丝（39）

② 小心旋转非同心圆螺丝（38）以完全向下移动下裁刀（15），然后松开

固定螺丝（40），并从非同心圆螺丝处移开下裁刀（15）；

③ 于非同心圆螺丝处（38）装入新的下裁刀（15），并锁上固定螺丝（40），

再锁紧螺丝（39）；

④ 松开上裁刀（14）上的旋钮（11），然后以逆时针方向转开旋钮（10）

直到停止（指针（13）会指到刻度 “16”），移动裁刀带动装置（9）到

下裁刀固定螺丝（40）上方；

⑤ 松开螺丝（16），以顺时针方向转动旋钮（10）直到上下裁刀互相碰触

但不重迭；

cab Technology Co., Ltd.

⑥ 以顺时针方向转动支杆（17）直到停止位置，并锁紧螺丝（16），该调

整会固定上裁刀（23）以防止裁刀脱离调整位置，然后转紧旋钮（11）；

⑦ 移动裁刀带动装置到下裁刀的非同心圆螺丝（38）上方，然后转动非同

心圆螺丝以升高下裁刀直到上、下裁刀在该位置互相碰触但不会卡住，

再锁上螺丝（39）；

⑧ 如有裁刀校准器（选配），则可检测裁刀间的直线位置；

⑨ 可依个别需要调整上裁刀（14）高度位置。
