CTFR 使用说明书

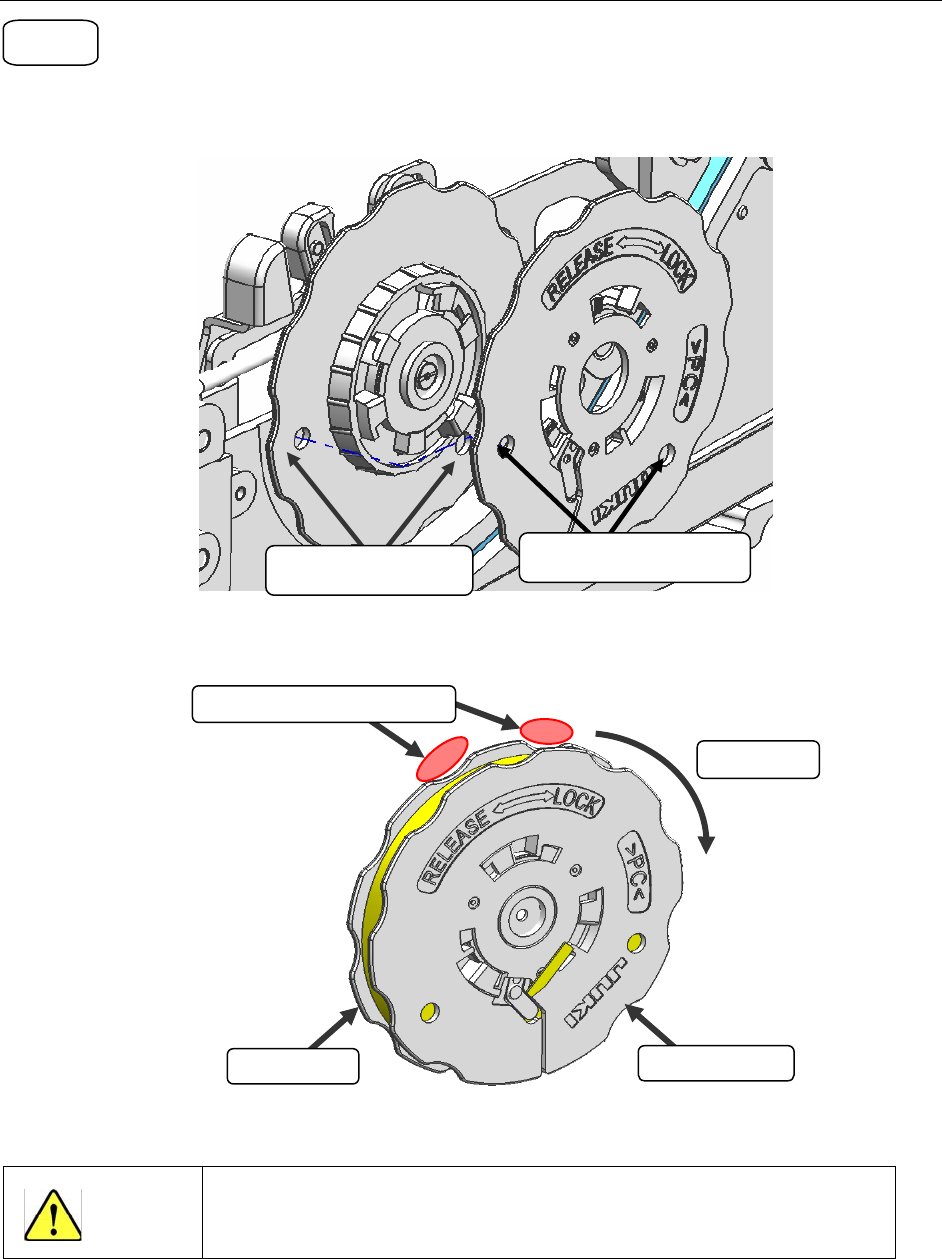

5-3 带架的安装方法
程序
1)
把前侧带盘的安装孔和后侧带盘的安装孔对齐后，进行安装。
前侧带盘标志孔
后侧带盘标志孔
2)
按住后侧带盘，向右转动前侧带盘（顺时针方向），把带架安装好。
按住后侧带盘上侧
后侧带盘
前侧带盘
向右旋转
在半扣状态下使用时，使用中途有可能发生脱落。安装时，应让其转动到
确实扣住的位置。
注意
9
CTFR 使用说明书

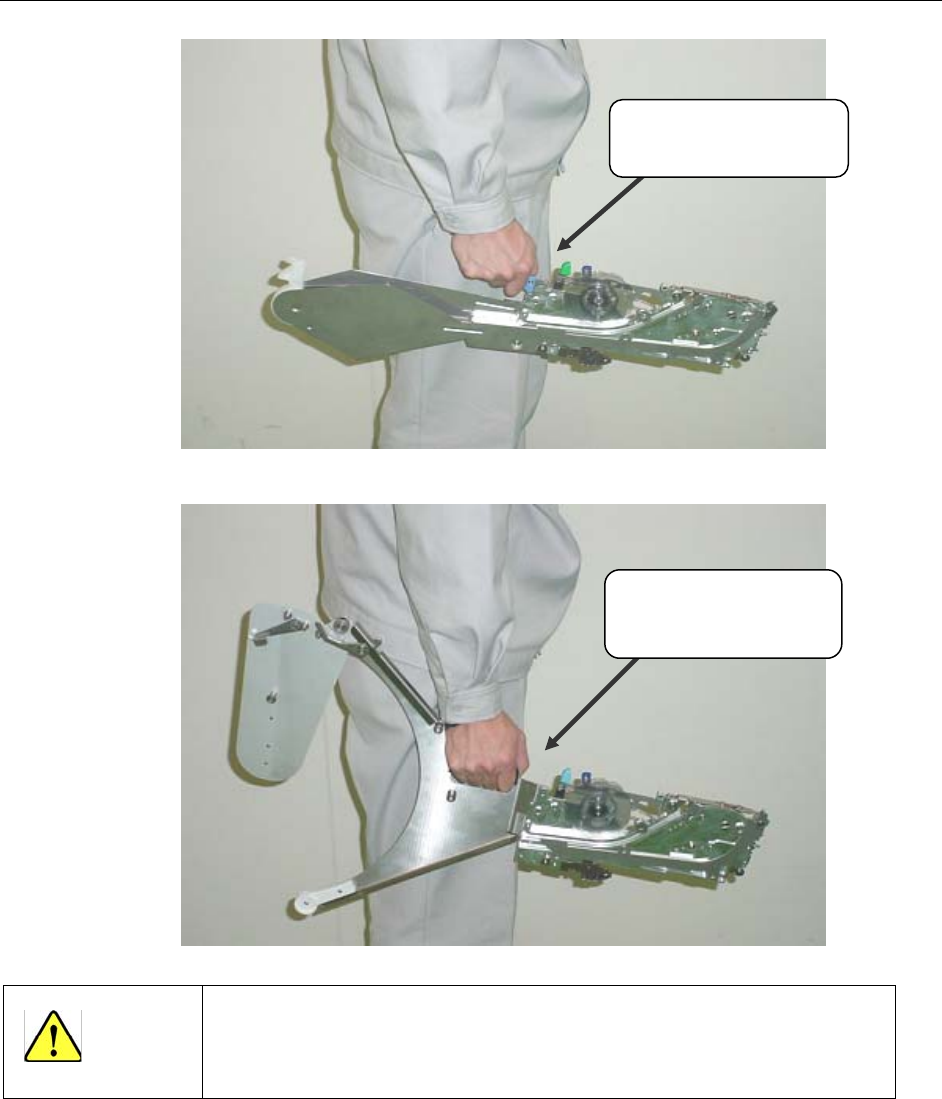

5-4 装置的手持拿动方法
<标准型（对应带盘直径：
φ
180mm）时>
手持移动时，请紧握
把手。
<大直径型（对应带盘直径：
φ
180mm～
φ
380mm）时>
手持移动时，请紧握
把手。
手持搬运时，注意不要使带状供料器碰撞他物，或掉落。万一受到冲击时，
必须检查是否有异常。
此外，不要同时手持多个供料器，保管时不要叠放，要避免供料器互相强
撞强压。
注意
10
CTFR 使用说明书

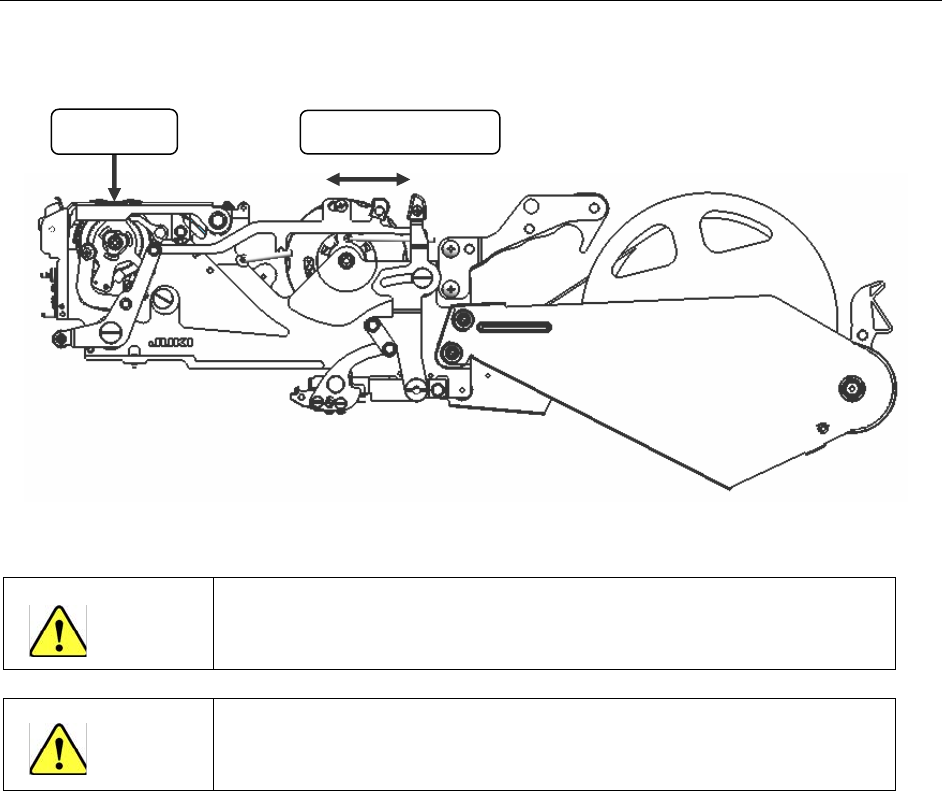

5-5 元件的传送方法（置于可吸取的状态）
把带式供料器放平（水平状态），用手动拨杆传送带子。
手动传送操作
吸取位置
请确认吸取位置的元件无脱落、位移。
要手动传送已安装在贴片机上的供料器时，必需先暂停贴片机的运行再进
行操作。
注意
注意
11
