CTFR 使用说明书
3 规格
带
产品代码
传送间距
[mm]
纸 轧花
前端
销数
对应带卷
[mm]
拨杆颜色
代表性元件
[mm]
吸取位置精度
[mm]
备注
CF03HPR 2 ○ 2
φ
180 浅紫 0603 芯片 ±0.035
CF05HPR 2 ○ 2
φ
180 浅绿 1005 芯片 ±0.05
CF08HER 2 ○ 2
φ
180 蓝
2 端子二极管
(2mm 传送轧花带)
±0.05
CF081PR 4 ○ 2
φ
180 深绿
1608,2012,3216 芯片
(4mm 传送轧花带)
±0.05
CF081ER 4 ○ 2
φ
180 浅蓝
SOT
(4mm 传送轧花带)
±0.05
CF8L1PR 4 ○ 2
φ
180～
φ
380 深緑
1608,2012,3216 芯片
(4mm 传送轧花带)
±0.05
CF8L1ER 4 ○ 2
φ
180～
φ
380 浅蓝
SOT
(4mm 传送轧花带)
±0.05
CN05HPR 2 ○ 1
φ
180 浅绿 1005 芯片 ±0.05
CN08HER 2 ○ 1
φ
180 蓝
2 端子二极管
(2mm 传送轧花带)
±0.05
CN081CR 4 ○ ○ 1
φ
180 黒
1608,2012,3216 芯片
(4mm 传送纸/轧花带共用)
±0.1
CN8L1CR 4 ○ ○ 1
φ
180～
φ
380 黒
1608,2012,3216 芯片
(4mm 传送纸/轧花带共用)
±0.1
示教吸取位置后
再使用
（注 1）吸取位置精度 X 方向、Y 方向共通规格。
（注 2）元件尺寸及带的规格，为 JIS C0806-3:1999，IEC 60286-3:2007 标准。
（注 3）吸取位置精度，仅适用于使用 JUKI 模具带时。
（注 4）吸取位置精度，受使用的带子的精度的影响。
专用位置数 2
电源/空气 无
外形尺寸
1）C*0***R（标准规格） ：
全长 602mm，高 度 208mm，宽 度 16.2mm
2）C*8L**R（大直径规格）：
全长 683mm，高 度 431mm，宽 度 16.5mm
重量
1）C*0***R（标准规格） ：
1.2kg
2）C*8L**R（大直径规格）：
1.9kg
元件传送方法 棘轮驱动方式
带盘卷绕量
60m
标准规格 ：每用完 1 卷，必须把护带取下来。
大直径规格
： 60mMAX 时，应边取下边使用。
吸着位置精度详细
･CF 型(前端销：2 根)为 03 规格±0.035，05～08 规格为±0.05。
･CN 型(前端销：1 根)为 2mm 传送纸(05HPR 规格)，2mm 传送轧花(08HER
规格)为±0.05，4mm 传送共用型为±0.1。CN 型使用时均必须进行示教吸取
位置。
请使用适应各类型元件的专用带式供料器。
均根据元件尺寸专门设计，即使传送了（不适当的）元件，也不能正确动作，
有损坏的可能。
注意
2
CTFR 使用说明书

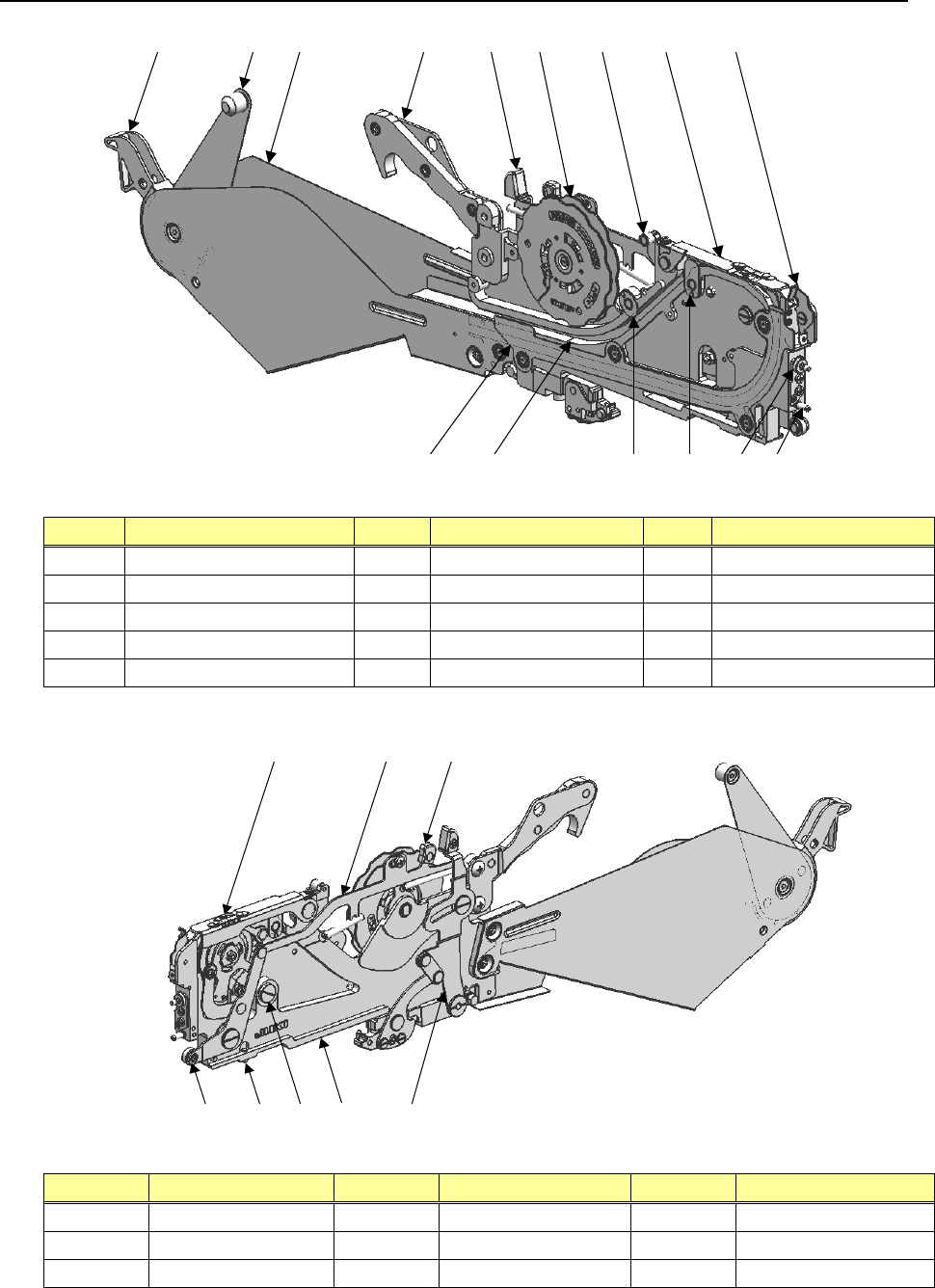

4 本装置的构成
9 45
15
38 7 6 2 1
1314 12 1011
No 零部件名称 No 零部件名称 No 零部件名称
1 上护罩钩 6 附属板 11 X 轴基准销 A
2 上护罩 7 带盘架 12 导带器 B
3 导向滚 8 带盘架曲柄 13 导带器 A
4 带架 9 尾部导向器 14 传送带运行途径
5 解除拨杆盖 10 X 轴基准销 B 15 导向器罩
16 17 18
19 20 21
22
23
No 零部件名称 No 零部件名称 No 零部件名称
16 遮挡器 19 推杆 22 底盘
17 活动环 20 固定销 23 解锁把
18 手动传送把 21 止动器
3
CTFR 使用说明书

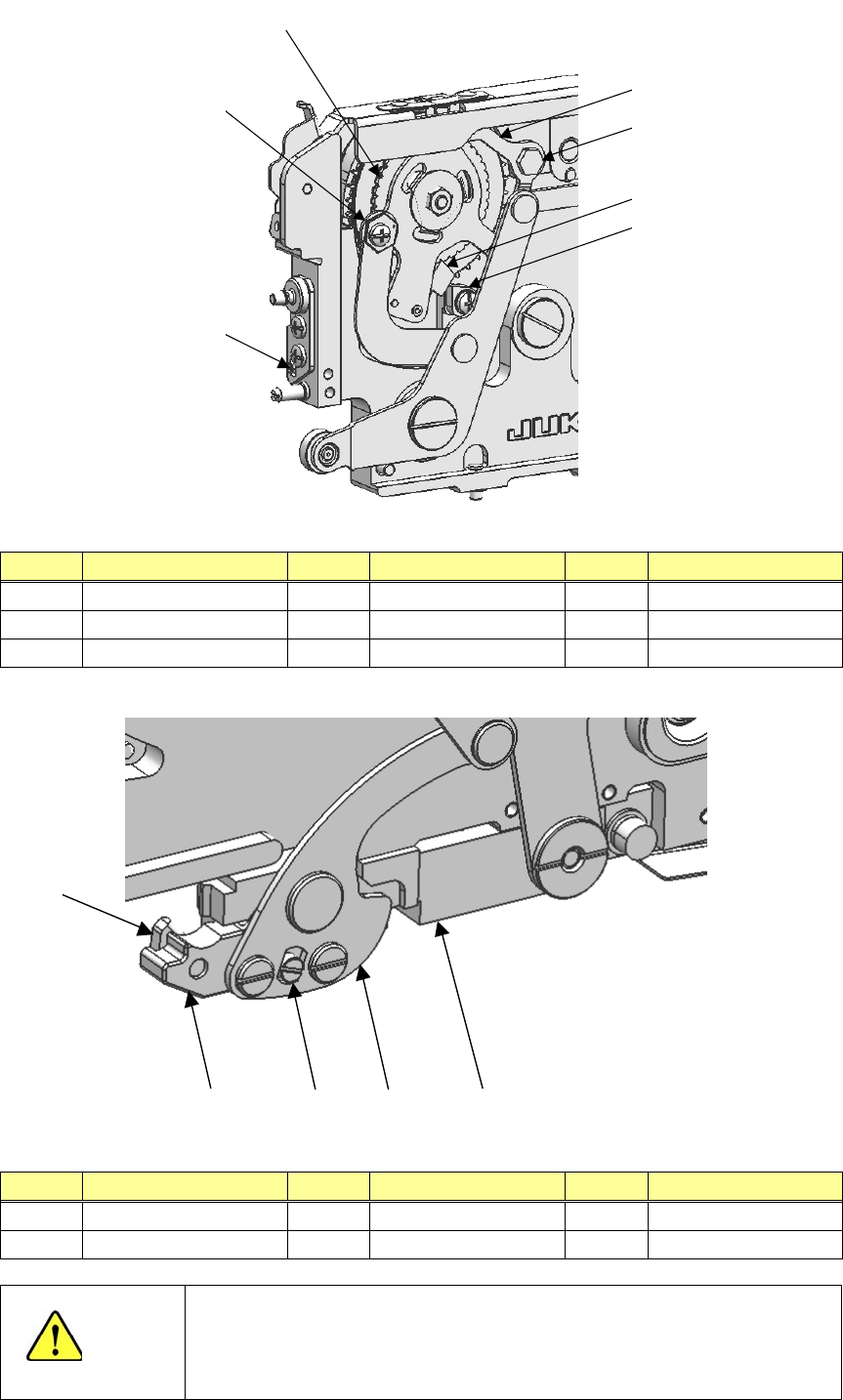

24
25
26
27
28
29
30
No 零部件名称 No 零部件名称 No 零部件名称
24 X 轴调整轴 27 止动器爪 30 棘轮爪止动器
25 棘轮爪调整偏芯环 28 止动爪偏心轴
26 传送轮 29 棘轮爪
31
32
33 34
35
No 零部件名称 No 零部件名称 No 零部件名称
31 柱塞板 33 肘杆压调整销 35 锁架块
32 锁架 34 锁架环
没有供料器调整模具时，请不要分解各零部件。
否则，可能无法正确调整进行安装。
注意
