CTFR 使用说明书 24 25 26 27 28 29 30 No 零部件名称 No 零部件名称 No 零部件名称 24 X 轴调整轴 27 止动器爪 30 棘轮爪止动器 25 棘轮爪调整偏芯环 28 止动爪偏心轴 26 传送轮 29 棘轮爪 31 32 33 34 35 No 零部件名称 No 零部件名称 No 零部件名称 31 柱塞板 33 肘杆压调整销 35 锁架块 32 锁架 34 锁架环 没有供料器调整模具时，请不要分解各零…
CTFR 使用说明书
4 本装置的构成
9 45
15
38 7 6 2 1
1314 12 1011
No 零部件名称 No 零部件名称 No 零部件名称
1 上护罩钩 6 附属板 11 X 轴基准销 A
2 上护罩 7 带盘架 12 导带器 B
3 导向滚 8 带盘架曲柄 13 导带器 A
4 带架 9 尾部导向器 14 传送带运行途径
5 解除拨杆盖 10 X 轴基准销 B 15 导向器罩
16 17 18
19 20 21
22
23
No 零部件名称 No 零部件名称 No 零部件名称
16 遮挡器 19 推杆 22 底盘
17 活动环 20 固定销 23 解锁把
18 手动传送把 21 止动器
3
CTFR 使用说明书
24
25
26
27
28
29
30
No 零部件名称 No 零部件名称 No 零部件名称
24 X 轴调整轴 27 止动器爪 30 棘轮爪止动器
25 棘轮爪调整偏芯环 28 止动爪偏心轴
26 传送轮 29 棘轮爪
31
32
33 34
35
No 零部件名称 No 零部件名称 No 零部件名称
31 柱塞板 33 肘杆压调整销 35 锁架块
32 锁架 34 锁架环
没有供料器调整模具时，请不要分解各零部件。
否则，可能无法正确调整进行安装。
注意
4
CTFR 使用说明书
5
5 使用方法

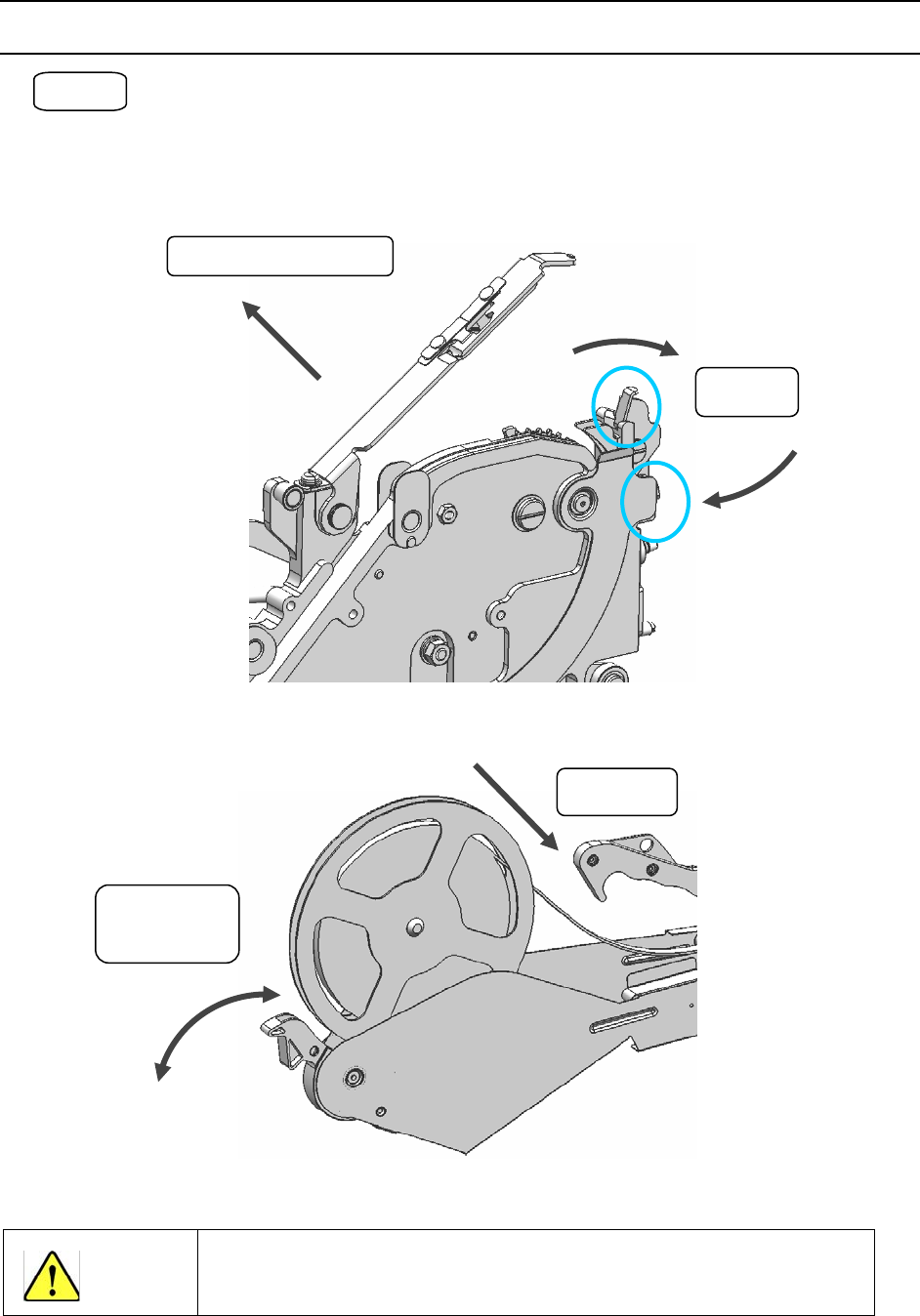

5-1 带盘的安装方法
1) 箭头方向按上护罩钩，解除钩。
2)向上提上护罩，准备安装带。
3) 向左旋转尾部导向器，把带卷安到前端轴芯金属部分，收入带盘架。
带盘的凸缘部不可外搭在带盘架之上，请确认带盘是否准确装入。
收带方向
程序
向上提，打开上护罩
尾部导向器
运行方向
解除钩
注意
