CTFR 使用说明书

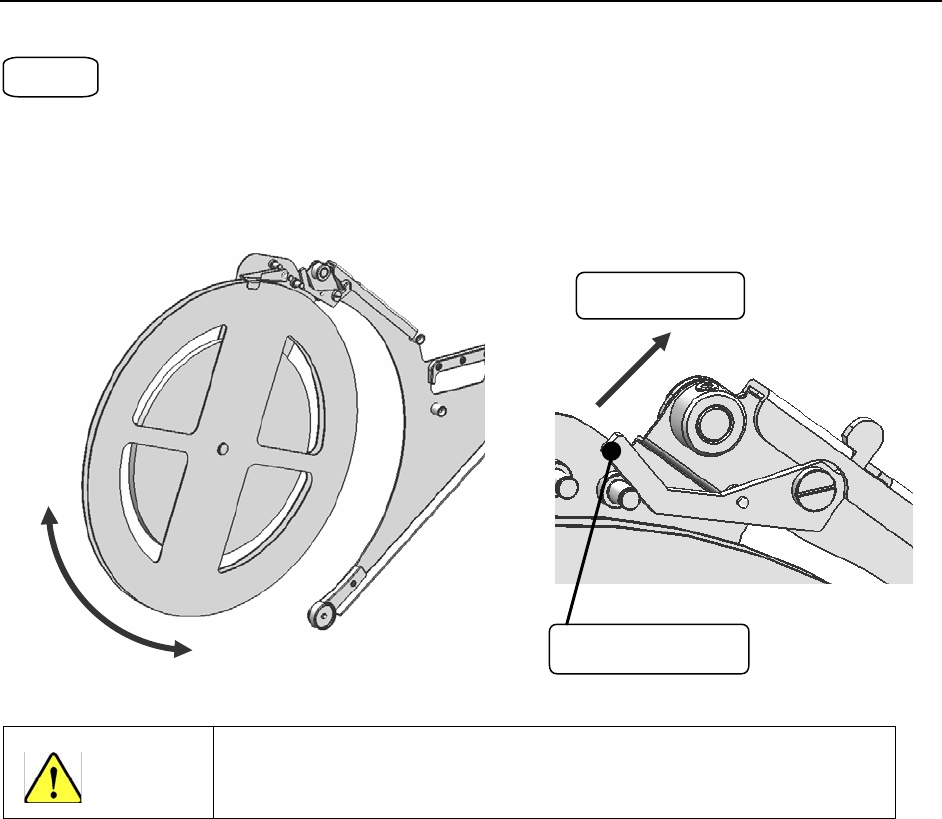

5-6-4 带盘架的卸载功能

在带盘装载在主机的状态下仅拉出带盘，即可识别条码、确认元件的种类、元件名称。

①向上拨开带盘架扣，解扣。

②向身边方向拉出带盘。

③从卸载位置返回到锁定位置时，不需要操作带盘架扣。

带盘架扣会自动锁定。

从卸载位置返回到锁定位置时，带盘有可能发生松弛。

请向左转动带盘（逆时针方向），把松弛的带子卷紧后再使用。

注意

程序

提高杆

解扣方向

CTFR 使用说明书

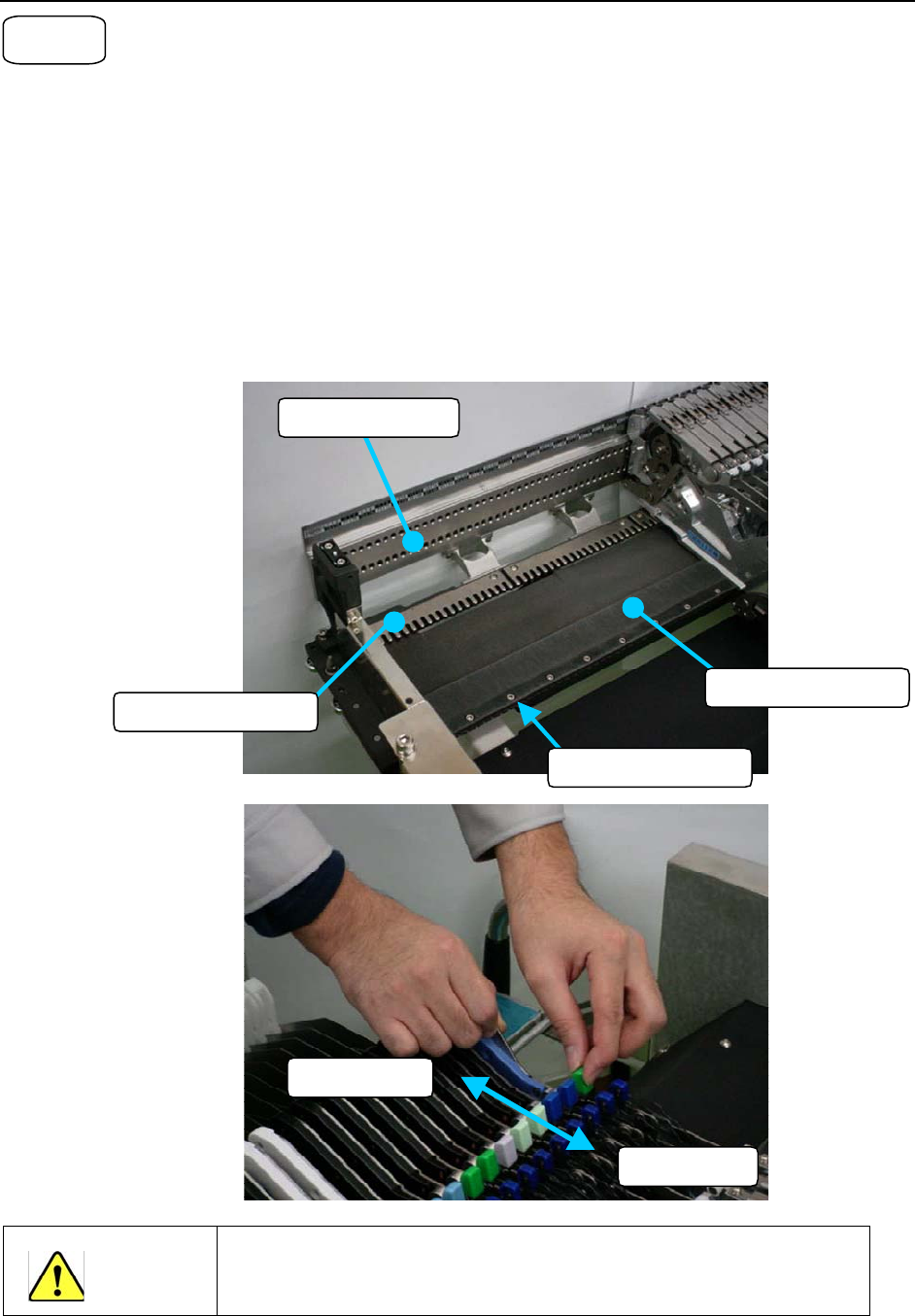

6 往贴片机上的安装

1) 请确认贴片机台架及供料器台车的台架上面（安装基准面）没有元件等异物。

2) 把带式供料器放到安装基准面上。

以带式供料器前端的“X 轴基准销”与下面的“固定销”为导向进行滑动，直到扣锁架块顶住锁扣轴

为止。这时：

·X 基准销＝>插入固定盘

·固定销＝>插入固定盘 B

各部位置，请参见“4 章本装置的构成”。

3) 在顶头位置上，按下解锁拨杆，固定装置。

4) 拆卸时，按下图所示，捏住附属板，解除解锁拨杆，一边纠正姿势，一边拉近，拔出。

在安装基准面上有异物的状态下安装时，可能造成吸取位置偏移。

安装前请务必进行检查。

拆卸方向

安装方向

安装基准面

锁轴

固定板

固定板 B

注意

程序

CTFR 使用说明书

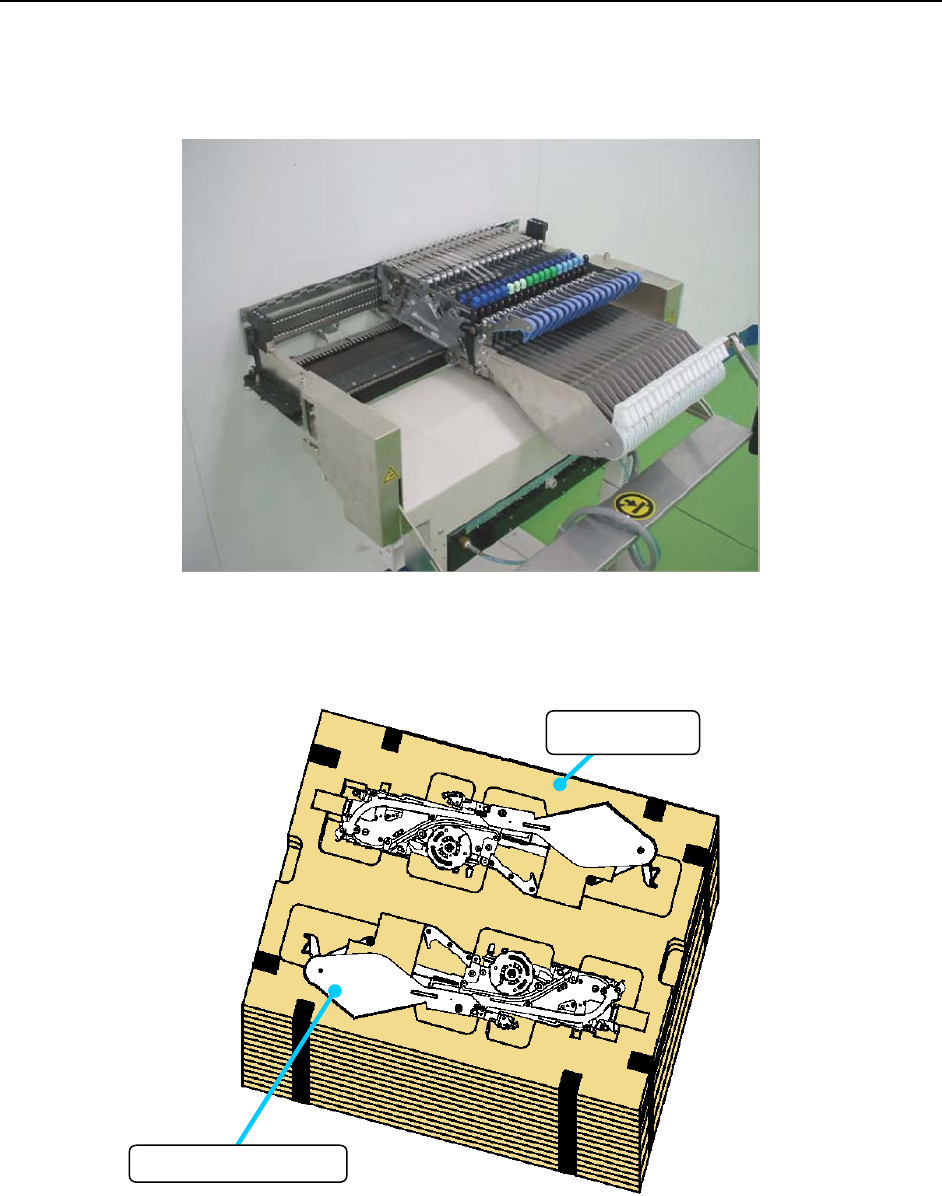

7 保管方法

为避免在作业台上累高塌下来造成冲击、影响带式供料器功能，建议按下列方法进行保管，以保持购买

时的状态，保证使用的最佳功能。

①保管在供料器台车上时

使用台车保管时，要把供料器在台车上安装好后再保管。

长期保管时可能附着灰尘等物，使用时请先用吹风机吹干净。

②使用购入时的包装箱保管时

梱包材

带式供料器

如上图所示，比照包装材料上的带式供料器凹陷形状，把带式供料器放进该位置。长期保管时可能附着

灰尘等物，使用时请先用吹风机吹干净
