Datenblatt
Version 01.01
R&S®E SSENTIALS
All-In-One: die Kompaktklasse,
die keine Wünsche offen lässt

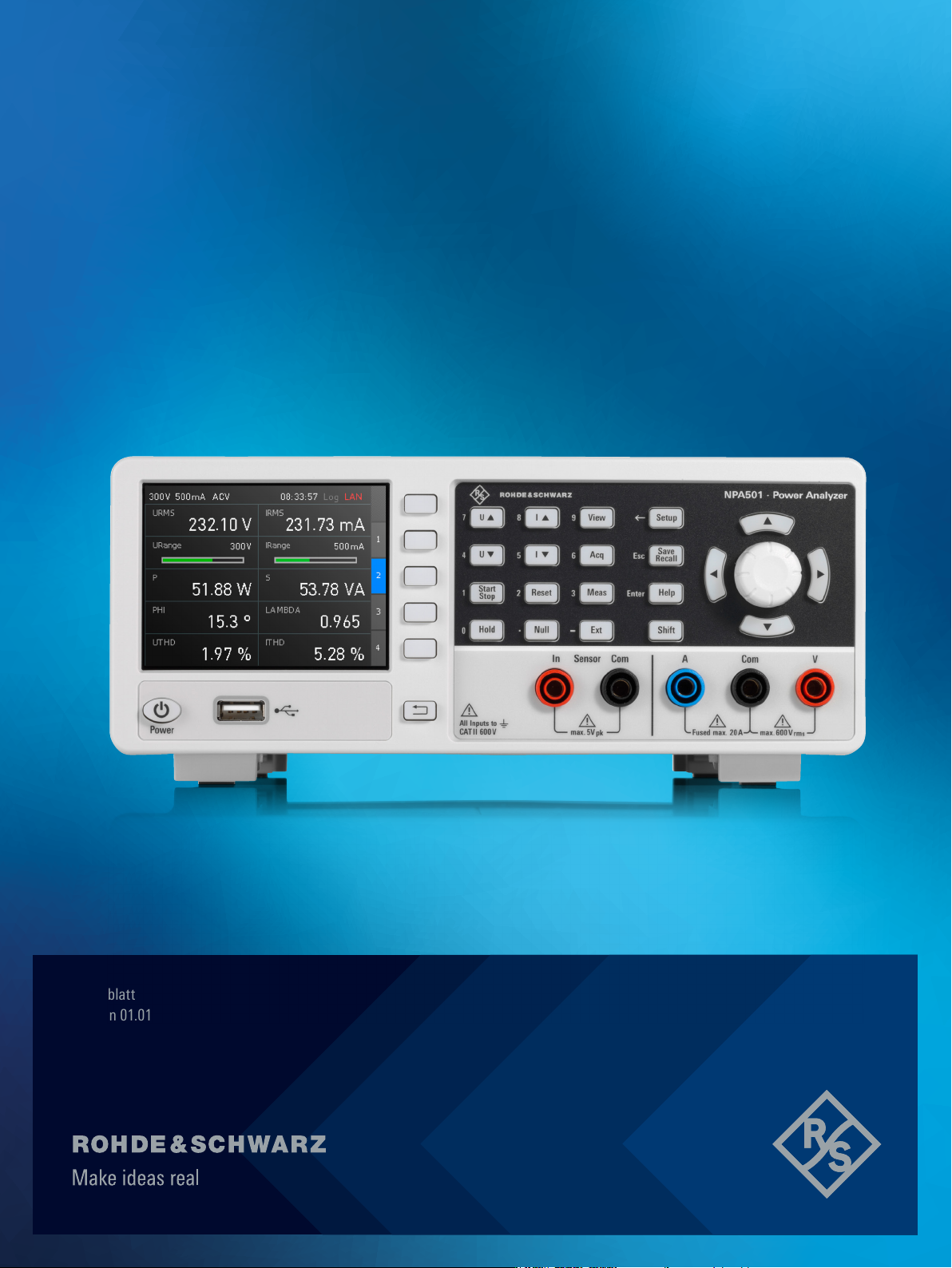

R&S®NPA
LEISTUNGSANALYSATOREN
2
AUF EINEN BLICK
Die Kompakttester der Gerätefamilie R&S®NPA ermöglichen eine DC- und AC-Last- sowie eine Standby-
Strom-Charakterisierung ohne PC-Software oder Remote-Infrastruktur. Neben numerischer und grafischer
Darstellung der 26 wichtigsten Kenngrößen lassen sich auch Performance- und Compliance-Protokolle
gemäß IEC 62301, EN 50564 oder EN 61000-3-2 erstellen.
Die Leistungsmesser der R&S®NPA Familie setzen
Maßstäbe bei der Dokumentation von Messparametern:
bis zu zehn frei konfigurierbare Messgrößen werden mit
zehn Messungen pro Sekunde gleichzeitig angezeigt. Mit
der Logging-Funktion können Sie diese Daten im CSV-
Format inklusive Zeitstempel mit nahezu unbegrenzter
Dauer speichern. Der Bildschirminhalt kann zusätzlich in
jeder Anwendung per Knopfdruck auf einem USB-Stick
gespeichert werden.
Für die Analyse des Energieverbrauchs steht serienmäßig
ein hardwarebasierter Integrator zur Verfügung, der den
Verbrauch hochpräzise und lückenlos erfasst. Dabei wer-
den die Watt- und Amperestunden vorzeichenrichtig
saldiert.
Drei verschiedene Filter im Spannungs- und Stromzweig
des Erfassungssystems können passend zur jeweiligen
Messaufgabe aktiviert werden.
Alle Geräte der R&S®NPA Familie sind über Ethernet- oder
USB-Schnittstelle fernsteuerbar. Bei der Kommunikation
über USB werden der virtuelle COM-Port und die TMC-
Klasse unterstützt. Die Fernsteuerbefehle basieren voll-
ständig auf dem SCPI-Standard. Zusätzlich stehen kosten-
lose Treiberpakete für LabVIEW, LabWindows/CVI und
IVI.net zur Verfügung. Damit lassen sich die R&S®NPA
Geräte schnell und einfach in bestehende Systeme
integrieren.
R&S®NPA501-G und R&S®NPA701-G verfügen zusätzlich
über eine IEEE-488-Schnittstelle (GPIB).
Der R&S®NPA101 Leistungsmesser bietet die
Basismessungen in den Anwendungen Spannung,
Strom, Leistung und Total Harmonic Distortion (THD). Mit
dem 5-V-Messbereich steht eine bisher nicht erreichte
Auflösung für Leistungs- und Energiebetrachtungen zur
Verfügung.
Darüber hinaus bietet der R&S®NPA501 Leistungs-
analysator Spitzenwertmessungen, die grafische
Darstellung der Messwerte und die Analyse von bis zu
50 Harmonischen. Die in dieser Klasse einzigartige, zwei-
kanalige Trendchart-Funktion kann aus 15 Messgrößen
frei konfiguriert werden. Mit der Inrush-Funktion kön-
nen Einschaltstrom und Spannungsverläufe erfasst und
grafisch angezeigt werden. Mit der PASS/FAIL-Funktion
können Sie zahlreiche Messgrößen am Bildschirm und
extern über einen rückseitigen Analog- beziehungs-
weise Digitalausgang überwachen. Ein zusätzlicher
Sensoreingang zum Anschluss einer Stromzange oder
eines Shunts erweitert den Strommessbereich gemäß den
Anforderungen.
Performance- und Compliance-Protokolle gemäß
IEC 62301, EN 50564 oder EN 61000-3-2 können mit
dem Spitzenmodell dieser Familie, dem R&S®NPA701
Compliance-Tester, erstellt werden.
►
Leistungsmessbereich: 50µW bis 12kW
►
Analoge Bandbreite: DC bis 100kHz
►
Abtastfrequenz: 500ksample/s
►
Jeweils 16bit Auösung für Strom und Spannung
►
Grundgenauigkeit: 0,05 %
►
Bis zu 26 verschiedene Mess- und Mathematikfunktionen
HAUPTMERKMALE
Rohde & Schwarz R&S®NPA Leistungsanalysatoren 3
DREI MODELLREIHEN
►
R&S®NPA101: Leistungsmesser mit
Basis-Messfunktionen
►
R&S®NPA501: Leistungsanalysator mit
erweiterten Mess- und Grakfunktionen
►
R&S®NPA701: Compliance-Tester mit zusätzlichen
Auswertefunktionen gemäß IEC 62301, EN 50564
oder EN 61000-3-2
GENAUES MESSEN
►
Grundgenauigkeit: 0,05 %
►
Signalerfassung von DC bis 100kHz, mit
500ksample/s Abtastrate
►
Gleichzeitige Anzeige von Strom und Spannung
mit jeweils 16bit Auösung
►
Dreistuges Filtersystem passend zur jeweiligen
Messaufgabe
►
Langzeitdatenaufzeichnung mittels USB-Stick im
CSV-Format
MESSFUNKTIONEN FÜR DEN ALLTAG
►
Echter Verbrauchszähler durch hardwarebasierten
Integrator
►
Bis zu 26 verschiedene Mess- und
Mathematikfunktionen
►
Brillantes QVGA-Farbdisplay (320 × 240 Pixel)
►
Bis zu 10 nummerische Messfunktionen
gleichzeitig darstellbar
►
Frei kongurierbare Messanzeige
ANSCHLÜSSE UND FERNSTEUERUNG
►
Vorderseite: 4-mm-Sicherheitsbuchsen
►
Länderspezische Testadapter als Zubehör
►
USB-Schnittstelle (virtueller COM-Port und
TMC-Klasse)
►
Ethernet-Schnittstelle (LAN) mit integriertem
Webserver
►
Fernsteuerung über SCPI-basierte Befehle
►
Treiberpakete für LabVIEW, LabWindows/CVI,
IVI.net
►
Modelle R&S®NPAx-G: IEEE-488-(GPIB)-
Schnittstelle zusätzlich
ERWEITERTE FUNKTIONEN FÜR
R&S®NPA501 UND R&S®NPA701
►
Grasche Anzeigemodi für Inrush,
Harmonischenanalyse, Waveform und Trendchart
►
Grenzwerttest mit PASS/FAIL-Anzeige für bis
zu 6Grenzwerte, wählbar aus 14 Messgrößen
(z.B.U, I, P, S, Q, F)
►
Rückseite mit 4 BNC-Anschlüssen für analoge
und digitale Ein- und Ausgänge
►
Sensoreingang zum Anschluss einer Stromzange
oder eines Shunts
►
Nur R&S®NPA701: Compliance-Test für die
wichtigsten Standby- und Harmonic-Normen
VORTEILE
