Rohde & Schwarz R&S®NPA Leistungsanalysatoren 5
Drei Modellreihen mit unterschiedlichem Funktionsumfang
Funktion Beschreibung R&S®NPA101 R&S®NPA501 R&S®NPA701
P Wirkleistung (W) ● ● ●
S Scheinleistung (VA) ● ● ●
Q Blindleistung (var) ● ● ●
PF Leistungsfaktor Lambda (λ) ● ● ●
PHI Phasenverschiebung (φ) ● ● ●
FU Frequenzwert der Spannung (Hz) ● ● ●
FI Frequenzwert des Stroms (Hz) ● ● ●
FPLL Frequenz der Erfassung (Hz) ● ● ●
URMS Effektiv-Spannung (U RMS) ● ● ●
UAVG Mittelwert-Spannung (U AVG) ● ● ●
IRMS Effektiv-Strom (I RMS) ● ● ●
IAVG Mittelwert-Strom (I AVG) ● ● ●
UTHD Total Harmonic Distortion U ● ● ●
ITHD Total Harmonic Distortion I ● ● ●
WHM, WHP, WH, AHM, AHP, AH Energiezähler (Integrator-Werte) ● ● ●
Logging Messwertaufzeichnung (CSV ● ● ●
UPPeak Maximaler Spannungswert (U PEAK ● ●
UMPeak Minimaler Spannungswert (U PEAK) ● ●
IPPeak Maximaler Stromwert (I PEAK) ● ●
IMPeak Minimaler Stromwert (I PEAK) ● ●
PPPeak Maximaler Leistungswert (P PEAK) ● ●
PMPeak Minimaler Leistungswert (P PEAK) ● ●
Harmonics Balkendiagramm von bis zu 50 Harmonischen ● ●
Waveform
Anzeige der Kurvenform
(1 Periode Spannungs-, Strom- bzw. Leistungsanzeige)
● ●
Trendchart Strom- bzw. Spannungsanzeige als Signalverlauf ● ●
Inrush Getriggerte Anzeige eines Signalverlaufs (Single Shot) ● ●
Limit / PASS/FAIL Grenzwertanzeige ● ●
Sensor-Eingang Eingang für Stromzange/externen Shunt ● ●
DIN/AIN Digitale/analoge Ein- und Ausgänge (BNC) ● ●
IEC 62301 Standby-Norm ●
EN 50564 Extended Standby ●
EN 61000-3-2 Harmonic Current for EMC, CE Approval ●
R&S®NPA101
R&S®NPA501
R&S®NPA701 Rückseite der R&S®NPA Geräte
6
Sensoreingang
Am Sensoreingang (4-mm-Sicherheitsbuchsen) kann eine
stromproportionale Spannung von 100mV, 1V oder 4V
(Vollaussteuerung) angelegt werden, wodurch sich der
Leistungsmessbereich deutlich erweitern lässt. Hier lassen
sich Stromzangen, Stromwandler oder Shunts anschlie-
ßen. Die Empfindlichkeit (z.B. mV/A) lässt sich individuell
einstellen.
Optionales Zubehör
Mit den R&S®HZC50 (30A) und R&S®HZC51 (1000A)
AC/DC-Stromzangen lässt sich der Leistungsmessbereich
des R&S®NPA deutlich erweitern. Stromzangen werden
mit einem 4-mm-Sicherheitsstecker am Sensoreingang
angeschlossen.
Über die R&S®NPA-Z1 bis R&S®NPA-Z4 Netzadapter
kann ein Messobjekt einfach und sicher mit dem
R&S®NPA verbunden werden. Der Prüfling wird dabei
über den Kaltgeräteeinbaustecker an der Oberseite des
Netzadapters mit Strom versorgt. Vier Versionen decken
die gebräuchlichsten Netzsteckertypen in Europa, UK, den
USA, China und Australien ab.
R&S®NPA701 Leistungsanalysator mit R&S®NPA-Z1 Netzadapter
Die R&S®NPA-Zx Netzadapter sind
in der EU-, UK-, China/Australien-
und US-Version erhältlich.
R&S®HZC51 AC/DC-Strommesszange
PASS/FAIL-Funktion
Die PASS/FAIL-Funktion überwacht bis zu sechs frei defi-
nierbare Grenzwerte (jeweils oberer, unterer Grenzwert) die
aus 14 Messgrößen (z.B. U, I, P, S, Q, F) wählbar sind. Die
Ausgabe erfolgt auf dem Display und wahlweise über den
rückseitigen Analog- beziehungsweise Digitalausgang. Der
Analogausgang liefert eine zu den Grenzen proportionale
Spannung (±5V).
Digitale und analoge Ein- und Ausgänge
Die vier BNC-Buchsen können unterschiedlichen Quellen/
Senken zugeordnet werden. Am Analogausgang kann als
Quelle zwischen den Limits (PASS/FAIL) und den Größen
U, I oder P gewählt werden. Das Signal am Analogeingang
(±10V) ist mit 16 bit Auflösung zusätzlich auf dem Display
darstellbar. Der Digitalausgang kann dem Limit (PASS/
FAIL) oder der aktuellen Messfrequenz zugeordnet wer-
den. Das Signal am Digitaleingang steht als zusätzliche
Information auf dem Display als Status (0/1), Frequenz (bis
200kHz) oder PWM (0 % bis 100 %) zur Verfügung. Beide
Eingänge lassen sich auch aufzeichnen (Logging).
Compliance-Tests mit R&S®NPA701
Für die Normen IEC 62301 (Standby), EN 50564 (Extended
Standby) und EN 61000-3-2 (Harmonic Current for EMC,
CE approval) sind Wizards implementiert, die eine autarke
Messung ohne PC ermöglichen. Die Ergebnisse werden
tabellarisch auf dem Display angezeigt und sind im HTML-
Format auf einem USB-Stick speicherbar.
China/
Australien
US
UK
Rohde & Schwarz R&S®NPA Leistungsanalysatoren 7
Zugeschnitten für den Einsatz in Laboren und Systemracks
Die R&S®NPA Messgeräte wurden für anspruchs-
volle Anwendungen entwickelt. Daher werden sie in
Forschungs- und Entwicklungslaboren eingesetzt und in
Produktionstestsysteme integriert.
Mit dem R&S®HZC95 Rackadapter können die Geräte
in 19"-Racks installiert werden. Dank der kompakten
Bauweise können zwei Geräte dieser Bauart nebeneinan-
der montiert werden.
Fernsteuerung der Gerätefunktionen
Für den Einsatz in Testsystemen können alle R&S®NPA
Geräte ferngesteuert werden. Dazu wird die Skriptsprache
Standard Commands for Programmable Instruments
(SCPI) verwendet. Folgende Schnittstellen stehen zur
Verfügung:
►
USB- und LAN-(Ethernet)-Schnittstellen sind
standardmäßig eingebaut; alle Geräteparameter sind
darüber fernsteuerbar
►
IEEE-488-(GPIB)-Schnittstelle: Die Modelle
R&S®NPA501-G und R&S®NPA701-G verfügen zusätzlich
über einen IEEE-488-(GPIB)-Anschluss.
Hinweis: Diese Schnittstelle ist bei den
Standardmodellen nicht nachrüstbar.

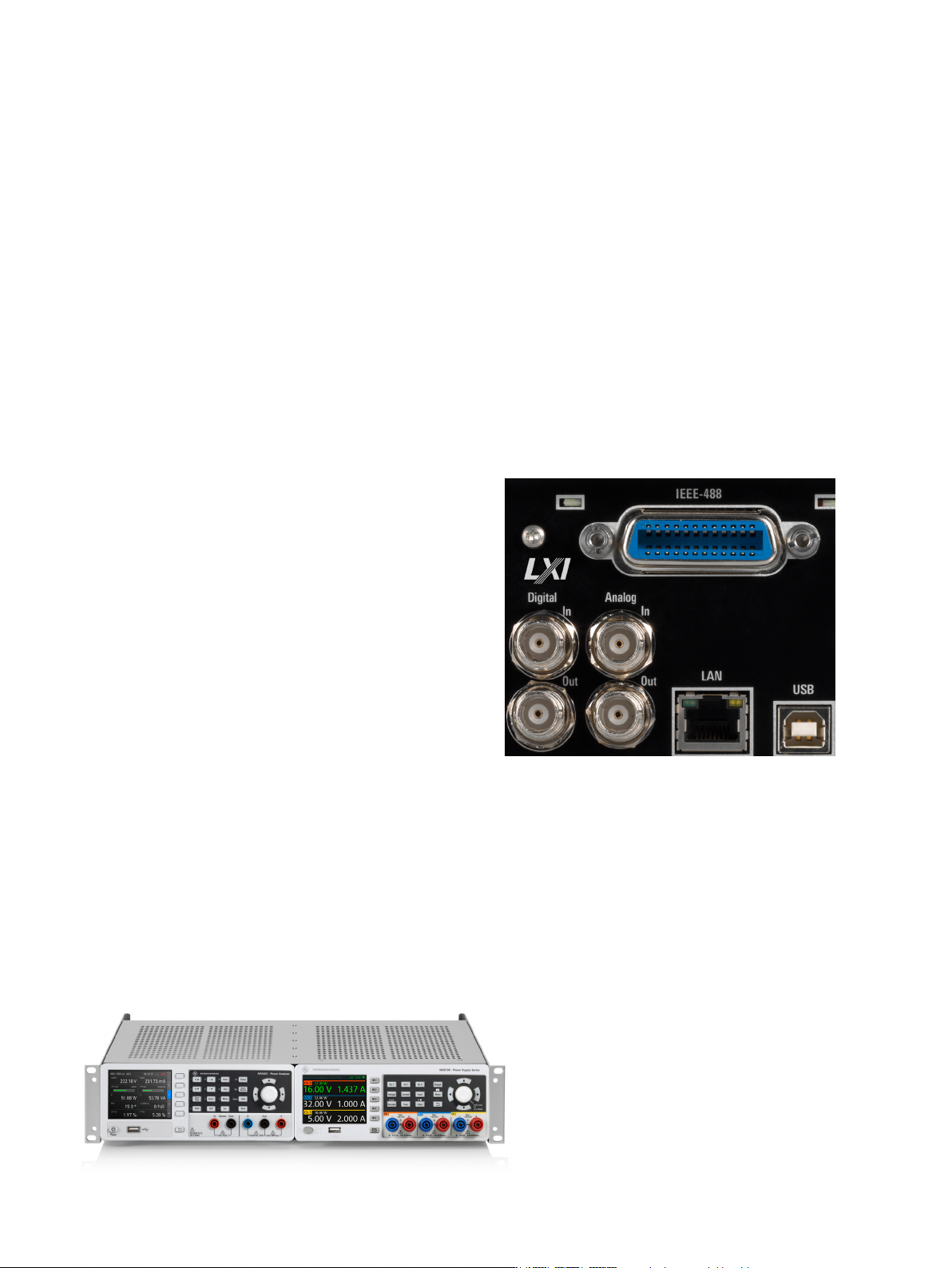

Alle Fernsteueranschlüsse stehen an der Geräterückseite zur Verfügung
(Beispiel: R&S®NPA501-G mit IEEE-488-Schnittstelle).
Modernes Gerätekonzept: klein, kompakt und leise
Der Platz auf dem Labortisch oder im Rack ist immer
knapp. Die Messgeräte der R&S®NPA Familie beanspru-
chen durch ihre kompakte Bauweise besonders wenig
Platz.
Der temperaturgeregelte Lüfter sorgt für eine ruhige
Arbeitsumgebung.
EINSATZ IN LABOREN UND
TESTSYSTEMEN
Zwei Geräte können nebeneinander im Rack montiert werden
(Beispiel: R&S®NPA501 und R&S®NGE103B).
