Rohde & Schwarz R&S®NPA Leistungsanalysatoren 3
DREI MODELLREIHEN
►
R&S®NPA101: Leistungsmesser mit
Basis-Messfunktionen
►
R&S®NPA501: Leistungsanalysator mit
erweiterten Mess- und Grakfunktionen
►
R&S®NPA701: Compliance-Tester mit zusätzlichen
Auswertefunktionen gemäß IEC 62301, EN 50564
oder EN 61000-3-2
GENAUES MESSEN
►
Grundgenauigkeit: 0,05 %
►
Signalerfassung von DC bis 100kHz, mit
500ksample/s Abtastrate
►
Gleichzeitige Anzeige von Strom und Spannung
mit jeweils 16bit Auösung
►
Dreistuges Filtersystem passend zur jeweiligen
Messaufgabe
►
Langzeitdatenaufzeichnung mittels USB-Stick im
CSV-Format
MESSFUNKTIONEN FÜR DEN ALLTAG
►
Echter Verbrauchszähler durch hardwarebasierten
Integrator
►
Bis zu 26 verschiedene Mess- und
Mathematikfunktionen
►
Brillantes QVGA-Farbdisplay (320 × 240 Pixel)
►
Bis zu 10 nummerische Messfunktionen
gleichzeitig darstellbar
►
Frei kongurierbare Messanzeige
ANSCHLÜSSE UND FERNSTEUERUNG
►
Vorderseite: 4-mm-Sicherheitsbuchsen
►
Länderspezische Testadapter als Zubehör
►
USB-Schnittstelle (virtueller COM-Port und
TMC-Klasse)
►
Ethernet-Schnittstelle (LAN) mit integriertem
Webserver
►
Fernsteuerung über SCPI-basierte Befehle
►
Treiberpakete für LabVIEW, LabWindows/CVI,
IVI.net
►
Modelle R&S®NPAx-G: IEEE-488-(GPIB)-
Schnittstelle zusätzlich
ERWEITERTE FUNKTIONEN FÜR
R&S®NPA501 UND R&S®NPA701
►
Grasche Anzeigemodi für Inrush,
Harmonischenanalyse, Waveform und Trendchart
►
Grenzwerttest mit PASS/FAIL-Anzeige für bis
zu 6Grenzwerte, wählbar aus 14 Messgrößen
(z.B.U, I, P, S, Q, F)
►
Rückseite mit 4 BNC-Anschlüssen für analoge
und digitale Ein- und Ausgänge
►
Sensoreingang zum Anschluss einer Stromzange
oder eines Shunts
►
Nur R&S®NPA701: Compliance-Test für die
wichtigsten Standby- und Harmonic-Normen
VORTEILE
4
Waveform-Funktion
Mit der Waveform-Funktion wird der zeitliche Verlauf
von Spannung, Strom und Leistung einer Periode des
Eingangssignals angezeigt.
Waveform-Funktion: Verbraucher mit Phasen-
anschnittsteuerung
Trendchart-Funktion
Mit der Trendchart-Funktion lassen sich längere Zeiträume
betrachten. Die Darstellung erfolgt auf bis zu zwei
Kanälen. Es stehen 15 wählbare Messgrößen wie U, I,
P, S, Q oder F zur Verfügung. Die Y-Achse wird passend
zum Verlauf skaliert. Die Zeitachse kann von 5s/Div bis zu
10min/Div variiert werden.
Trendchart-Funktion
ÜBERSICHT DER FUNKTIONEN
Inrush-Funktion
Die grafische Darstellung des Einschaltverhaltens
ist mit der Inrush-Funktion möglich. Die Triggerung
erfolgt manuell oder flankenbasiert (pos./neg.) bei
Erreichen eines frei definierten Spannungs- oder Strom-
Schwellwertes. Es werden stets 8192sample erfasst, die
Aufzeichnungsdauer beträgt 16ms bis 67s.
Inrush-Funktion
Harmonischenanalyse
Die Harmonischenanalyse erfolgt tabellarisch oder
grafisch, zur besseren Ablesbarkeit logarithmisch. Das
Balkendiagramm zeigt wahlweise bis zu 50 Harmonische
von Spannung und/oder Strom. Im Balkendiagramm
wird die Amplitude der mittels Cursor ausgewählten
Harmonischen angezeigt.
Harmonischenanalyse: Balkendiagramm
Harmonischenanalyse: tabellarische Anzeige
Rohde & Schwarz R&S®NPA Leistungsanalysatoren 5
Drei Modellreihen mit unterschiedlichem Funktionsumfang
Funktion Beschreibung R&S®NPA101 R&S®NPA501 R&S®NPA701
P Wirkleistung (W) ● ● ●
S Scheinleistung (VA) ● ● ●
Q Blindleistung (var) ● ● ●
PF Leistungsfaktor Lambda (λ) ● ● ●
PHI Phasenverschiebung (φ) ● ● ●
FU Frequenzwert der Spannung (Hz) ● ● ●
FI Frequenzwert des Stroms (Hz) ● ● ●
FPLL Frequenz der Erfassung (Hz) ● ● ●
URMS Effektiv-Spannung (U RMS) ● ● ●
UAVG Mittelwert-Spannung (U AVG) ● ● ●
IRMS Effektiv-Strom (I RMS) ● ● ●
IAVG Mittelwert-Strom (I AVG) ● ● ●
UTHD Total Harmonic Distortion U ● ● ●
ITHD Total Harmonic Distortion I ● ● ●
WHM, WHP, WH, AHM, AHP, AH Energiezähler (Integrator-Werte) ● ● ●
Logging Messwertaufzeichnung (CSV ● ● ●
UPPeak Maximaler Spannungswert (U PEAK ● ●
UMPeak Minimaler Spannungswert (U PEAK) ● ●
IPPeak Maximaler Stromwert (I PEAK) ● ●
IMPeak Minimaler Stromwert (I PEAK) ● ●
PPPeak Maximaler Leistungswert (P PEAK) ● ●
PMPeak Minimaler Leistungswert (P PEAK) ● ●
Harmonics Balkendiagramm von bis zu 50 Harmonischen ● ●
Waveform
Anzeige der Kurvenform
(1 Periode Spannungs-, Strom- bzw. Leistungsanzeige)
● ●
Trendchart Strom- bzw. Spannungsanzeige als Signalverlauf ● ●
Inrush Getriggerte Anzeige eines Signalverlaufs (Single Shot) ● ●
Limit / PASS/FAIL Grenzwertanzeige ● ●
Sensor-Eingang Eingang für Stromzange/externen Shunt ● ●
DIN/AIN Digitale/analoge Ein- und Ausgänge (BNC) ● ●
IEC 62301 Standby-Norm ●
EN 50564 Extended Standby ●
EN 61000-3-2 Harmonic Current for EMC, CE Approval ●

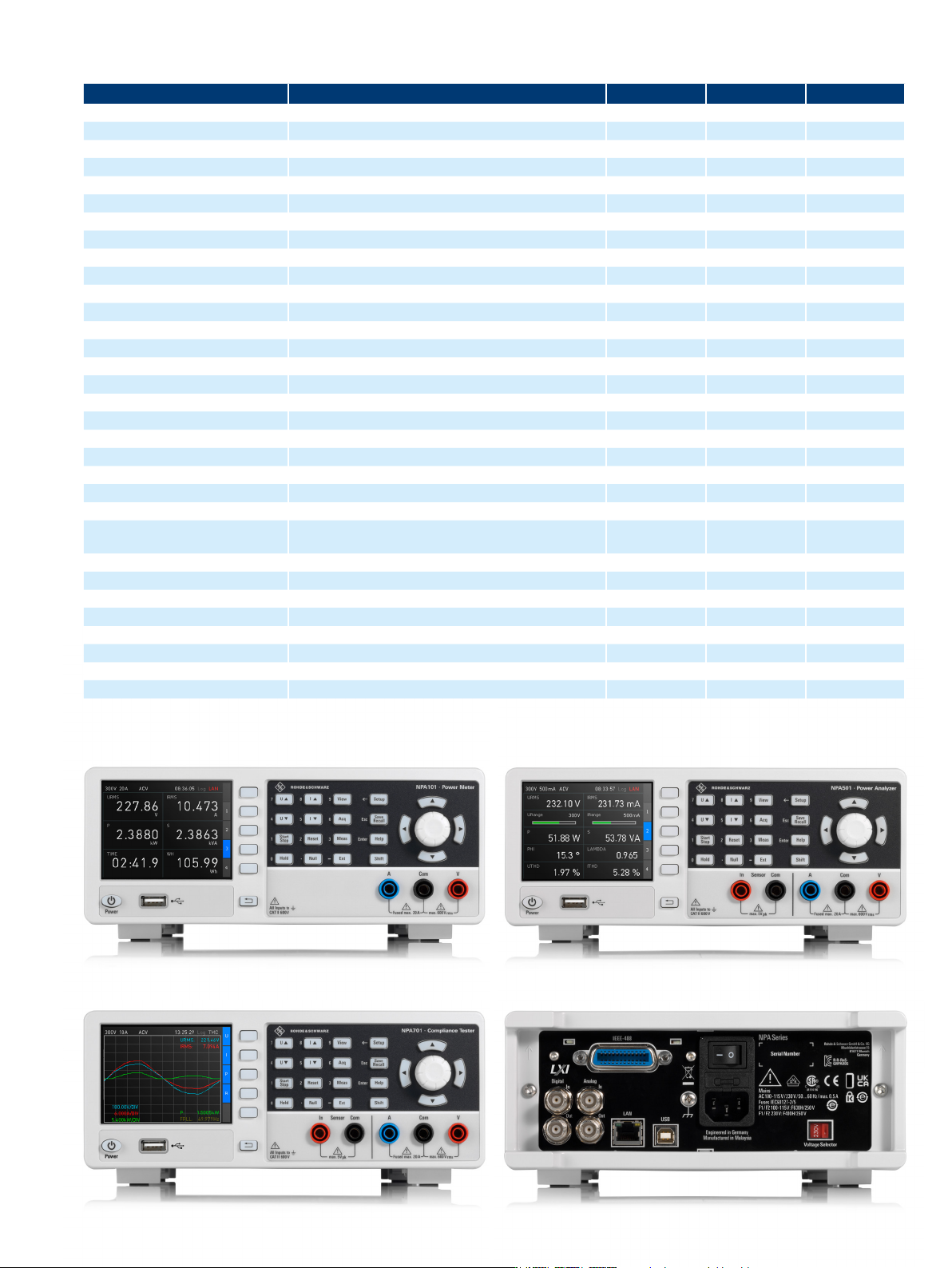

R&S®NPA101
R&S®NPA501
R&S®NPA701 Rückseite der R&S®NPA Geräte
