Rohde & Schwarz R&S®NP A Leistungsanalysatoren 5 Drei Modellr eihen mit unterschiedlichem Funktionsumfang Funk tio n Bes chreib ung R&S®NP A 1 01 R&S®NP A501 R&S®NP A70 1 P Wirkleistung (W) ● ● ● S Sc…
4
Waveform-Funktion
Mit der Waveform-Funktion wird der zeitliche Verlauf
von Spannung, Strom und Leistung einer Periode des
Eingangssignals angezeigt.
Waveform-Funktion: Verbraucher mit Phasen-
anschnittsteuerung
Trendchart-Funktion
Mit der Trendchart-Funktion lassen sich längere Zeiträume
betrachten. Die Darstellung erfolgt auf bis zu zwei
Kanälen. Es stehen 15 wählbare Messgrößen wie U, I,
P, S, Q oder F zur Verfügung. Die Y-Achse wird passend
zum Verlauf skaliert. Die Zeitachse kann von 5s/Div bis zu
10min/Div variiert werden.
Trendchart-Funktion
ÜBERSICHT DER FUNKTIONEN
Inrush-Funktion
Die grafische Darstellung des Einschaltverhaltens
ist mit der Inrush-Funktion möglich. Die Triggerung
erfolgt manuell oder flankenbasiert (pos./neg.) bei
Erreichen eines frei definierten Spannungs- oder Strom-
Schwellwertes. Es werden stets 8192sample erfasst, die
Aufzeichnungsdauer beträgt 16ms bis 67s.
Inrush-Funktion
Harmonischenanalyse
Die Harmonischenanalyse erfolgt tabellarisch oder
grafisch, zur besseren Ablesbarkeit logarithmisch. Das
Balkendiagramm zeigt wahlweise bis zu 50 Harmonische
von Spannung und/oder Strom. Im Balkendiagramm
wird die Amplitude der mittels Cursor ausgewählten
Harmonischen angezeigt.
Harmonischenanalyse: Balkendiagramm
Harmonischenanalyse: tabellarische Anzeige
Rohde & Schwarz R&S®NPA Leistungsanalysatoren 5
Drei Modellreihen mit unterschiedlichem Funktionsumfang
Funktion Beschreibung R&S®NPA101 R&S®NPA501 R&S®NPA701
P Wirkleistung (W) ● ● ●
S Scheinleistung (VA) ● ● ●
Q Blindleistung (var) ● ● ●
PF Leistungsfaktor Lambda (λ) ● ● ●
PHI Phasenverschiebung (φ) ● ● ●
FU Frequenzwert der Spannung (Hz) ● ● ●
FI Frequenzwert des Stroms (Hz) ● ● ●
FPLL Frequenz der Erfassung (Hz) ● ● ●
URMS Effektiv-Spannung (U RMS) ● ● ●
UAVG Mittelwert-Spannung (U AVG) ● ● ●
IRMS Effektiv-Strom (I RMS) ● ● ●
IAVG Mittelwert-Strom (I AVG) ● ● ●
UTHD Total Harmonic Distortion U ● ● ●
ITHD Total Harmonic Distortion I ● ● ●
WHM, WHP, WH, AHM, AHP, AH Energiezähler (Integrator-Werte) ● ● ●
Logging Messwertaufzeichnung (CSV ● ● ●
UPPeak Maximaler Spannungswert (U PEAK ● ●
UMPeak Minimaler Spannungswert (U PEAK) ● ●
IPPeak Maximaler Stromwert (I PEAK) ● ●
IMPeak Minimaler Stromwert (I PEAK) ● ●
PPPeak Maximaler Leistungswert (P PEAK) ● ●
PMPeak Minimaler Leistungswert (P PEAK) ● ●
Harmonics Balkendiagramm von bis zu 50 Harmonischen ● ●
Waveform
Anzeige der Kurvenform
(1 Periode Spannungs-, Strom- bzw. Leistungsanzeige)
● ●
Trendchart Strom- bzw. Spannungsanzeige als Signalverlauf ● ●
Inrush Getriggerte Anzeige eines Signalverlaufs (Single Shot) ● ●
Limit / PASS/FAIL Grenzwertanzeige ● ●
Sensor-Eingang Eingang für Stromzange/externen Shunt ● ●
DIN/AIN Digitale/analoge Ein- und Ausgänge (BNC) ● ●
IEC 62301 Standby-Norm ●
EN 50564 Extended Standby ●
EN 61000-3-2 Harmonic Current for EMC, CE Approval ●
R&S®NPA101
R&S®NPA501
R&S®NPA701 Rückseite der R&S®NPA Geräte
6
Sensoreingang
Am Sensoreingang (4-mm-Sicherheitsbuchsen) kann eine
stromproportionale Spannung von 100mV, 1V oder 4V
(Vollaussteuerung) angelegt werden, wodurch sich der
Leistungsmessbereich deutlich erweitern lässt. Hier lassen
sich Stromzangen, Stromwandler oder Shunts anschlie-
ßen. Die Empfindlichkeit (z.B. mV/A) lässt sich individuell
einstellen.
Optionales Zubehör
Mit den R&S®HZC50 (30A) und R&S®HZC51 (1000A)
AC/DC-Stromzangen lässt sich der Leistungsmessbereich
des R&S®NPA deutlich erweitern. Stromzangen werden
mit einem 4-mm-Sicherheitsstecker am Sensoreingang
angeschlossen.
Über die R&S®NPA-Z1 bis R&S®NPA-Z4 Netzadapter
kann ein Messobjekt einfach und sicher mit dem
R&S®NPA verbunden werden. Der Prüfling wird dabei
über den Kaltgeräteeinbaustecker an der Oberseite des
Netzadapters mit Strom versorgt. Vier Versionen decken
die gebräuchlichsten Netzsteckertypen in Europa, UK, den
USA, China und Australien ab.

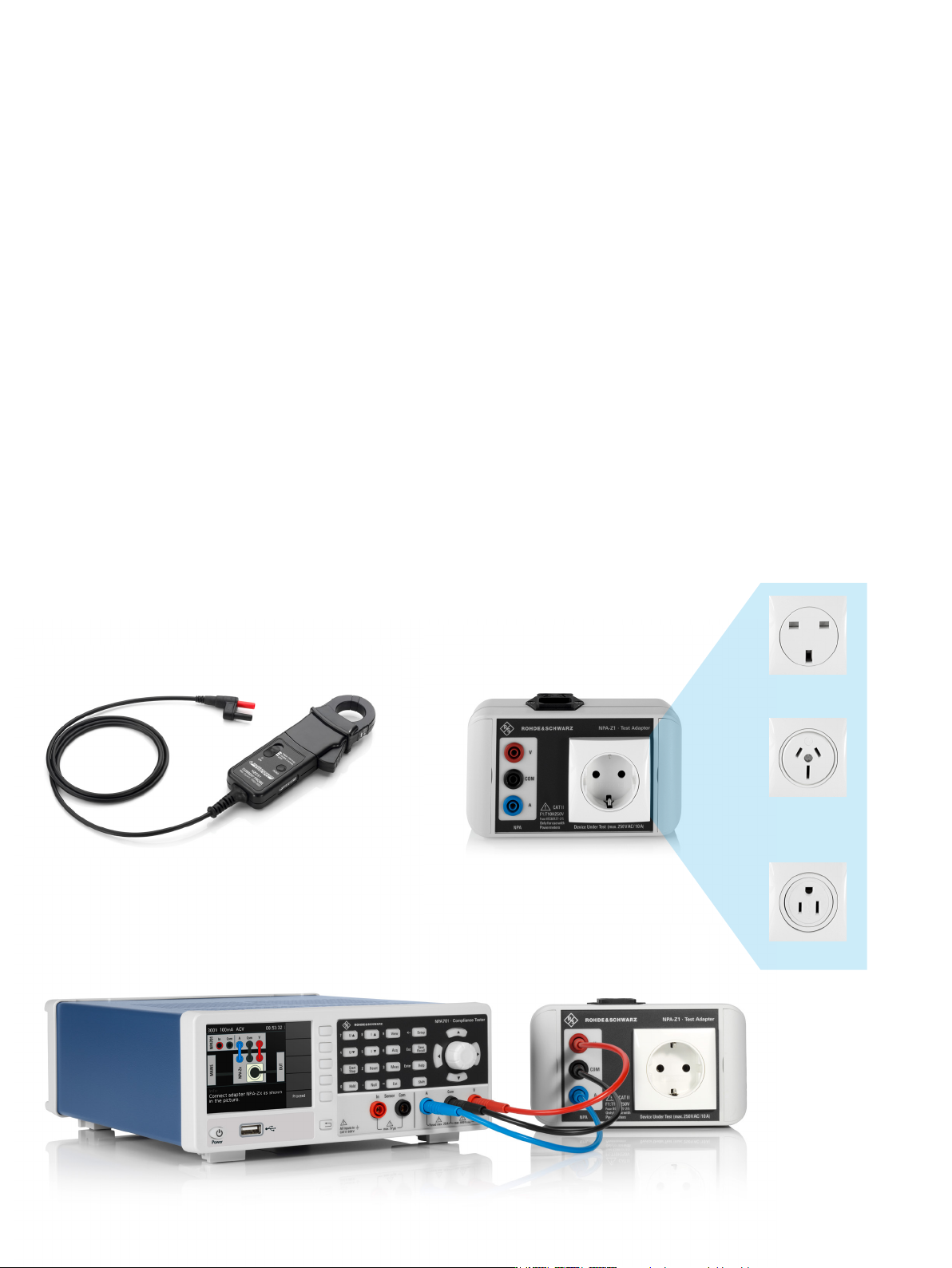

R&S®NPA701 Leistungsanalysator mit R&S®NPA-Z1 Netzadapter
Die R&S®NPA-Zx Netzadapter sind
in der EU-, UK-, China/Australien-
und US-Version erhältlich.
R&S®HZC51 AC/DC-Strommesszange
PASS/FAIL-Funktion
Die PASS/FAIL-Funktion überwacht bis zu sechs frei defi-
nierbare Grenzwerte (jeweils oberer, unterer Grenzwert) die
aus 14 Messgrößen (z.B. U, I, P, S, Q, F) wählbar sind. Die
Ausgabe erfolgt auf dem Display und wahlweise über den
rückseitigen Analog- beziehungsweise Digitalausgang. Der
Analogausgang liefert eine zu den Grenzen proportionale
Spannung (±5V).
Digitale und analoge Ein- und Ausgänge
Die vier BNC-Buchsen können unterschiedlichen Quellen/
Senken zugeordnet werden. Am Analogausgang kann als
Quelle zwischen den Limits (PASS/FAIL) und den Größen
U, I oder P gewählt werden. Das Signal am Analogeingang
(±10V) ist mit 16 bit Auflösung zusätzlich auf dem Display
darstellbar. Der Digitalausgang kann dem Limit (PASS/
FAIL) oder der aktuellen Messfrequenz zugeordnet wer-
den. Das Signal am Digitaleingang steht als zusätzliche
Information auf dem Display als Status (0/1), Frequenz (bis
200kHz) oder PWM (0 % bis 100 %) zur Verfügung. Beide
Eingänge lassen sich auch aufzeichnen (Logging).
Compliance-Tests mit R&S®NPA701
Für die Normen IEC 62301 (Standby), EN 50564 (Extended
Standby) und EN 61000-3-2 (Harmonic Current for EMC,
CE approval) sind Wizards implementiert, die eine autarke
Messung ohne PC ermöglichen. Die Ergebnisse werden
tabellarisch auf dem Display angezeigt und sind im HTML-
Format auf einem USB-Stick speicherbar.
China/
Australien
US
UK
