Rohde & Schwarz R&S®NP A Leistungsanalysatoren 7 Zugeschnitten für den Einsatz in Laboren und Systemr acks Die R&S®NP A Messgeräte wurden für anspruchs- volle Anwendungen entwick elt. Daher werden sie in F or…
6
Sensoreingang
Am Sensoreingang (4-mm-Sicherheitsbuchsen) kann eine
stromproportionale Spannung von 100mV, 1V oder 4V
(Vollaussteuerung) angelegt werden, wodurch sich der
Leistungsmessbereich deutlich erweitern lässt. Hier lassen
sich Stromzangen, Stromwandler oder Shunts anschlie-
ßen. Die Empfindlichkeit (z.B. mV/A) lässt sich individuell
einstellen.
Optionales Zubehör
Mit den R&S®HZC50 (30A) und R&S®HZC51 (1000A)
AC/DC-Stromzangen lässt sich der Leistungsmessbereich
des R&S®NPA deutlich erweitern. Stromzangen werden
mit einem 4-mm-Sicherheitsstecker am Sensoreingang
angeschlossen.
Über die R&S®NPA-Z1 bis R&S®NPA-Z4 Netzadapter
kann ein Messobjekt einfach und sicher mit dem
R&S®NPA verbunden werden. Der Prüfling wird dabei
über den Kaltgeräteeinbaustecker an der Oberseite des
Netzadapters mit Strom versorgt. Vier Versionen decken
die gebräuchlichsten Netzsteckertypen in Europa, UK, den
USA, China und Australien ab.
R&S®NPA701 Leistungsanalysator mit R&S®NPA-Z1 Netzadapter
Die R&S®NPA-Zx Netzadapter sind
in der EU-, UK-, China/Australien-
und US-Version erhältlich.
R&S®HZC51 AC/DC-Strommesszange
PASS/FAIL-Funktion
Die PASS/FAIL-Funktion überwacht bis zu sechs frei defi-
nierbare Grenzwerte (jeweils oberer, unterer Grenzwert) die
aus 14 Messgrößen (z.B. U, I, P, S, Q, F) wählbar sind. Die
Ausgabe erfolgt auf dem Display und wahlweise über den
rückseitigen Analog- beziehungsweise Digitalausgang. Der
Analogausgang liefert eine zu den Grenzen proportionale
Spannung (±5V).
Digitale und analoge Ein- und Ausgänge
Die vier BNC-Buchsen können unterschiedlichen Quellen/
Senken zugeordnet werden. Am Analogausgang kann als
Quelle zwischen den Limits (PASS/FAIL) und den Größen
U, I oder P gewählt werden. Das Signal am Analogeingang
(±10V) ist mit 16 bit Auflösung zusätzlich auf dem Display
darstellbar. Der Digitalausgang kann dem Limit (PASS/
FAIL) oder der aktuellen Messfrequenz zugeordnet wer-
den. Das Signal am Digitaleingang steht als zusätzliche
Information auf dem Display als Status (0/1), Frequenz (bis
200kHz) oder PWM (0 % bis 100 %) zur Verfügung. Beide
Eingänge lassen sich auch aufzeichnen (Logging).
Compliance-Tests mit R&S®NPA701
Für die Normen IEC 62301 (Standby), EN 50564 (Extended
Standby) und EN 61000-3-2 (Harmonic Current for EMC,
CE approval) sind Wizards implementiert, die eine autarke
Messung ohne PC ermöglichen. Die Ergebnisse werden
tabellarisch auf dem Display angezeigt und sind im HTML-
Format auf einem USB-Stick speicherbar.
China/
Australien
US
UK
Rohde & Schwarz R&S®NPA Leistungsanalysatoren 7
Zugeschnitten für den Einsatz in Laboren und Systemracks
Die R&S®NPA Messgeräte wurden für anspruchs-
volle Anwendungen entwickelt. Daher werden sie in
Forschungs- und Entwicklungslaboren eingesetzt und in
Produktionstestsysteme integriert.
Mit dem R&S®HZC95 Rackadapter können die Geräte
in 19"-Racks installiert werden. Dank der kompakten
Bauweise können zwei Geräte dieser Bauart nebeneinan-
der montiert werden.
Fernsteuerung der Gerätefunktionen
Für den Einsatz in Testsystemen können alle R&S®NPA
Geräte ferngesteuert werden. Dazu wird die Skriptsprache
Standard Commands for Programmable Instruments
(SCPI) verwendet. Folgende Schnittstellen stehen zur
Verfügung:
►
USB- und LAN-(Ethernet)-Schnittstellen sind
standardmäßig eingebaut; alle Geräteparameter sind
darüber fernsteuerbar
►
IEEE-488-(GPIB)-Schnittstelle: Die Modelle
R&S®NPA501-G und R&S®NPA701-G verfügen zusätzlich
über einen IEEE-488-(GPIB)-Anschluss.
Hinweis: Diese Schnittstelle ist bei den
Standardmodellen nicht nachrüstbar.
Alle Fernsteueranschlüsse stehen an der Geräterückseite zur Verfügung
(Beispiel: R&S®NPA501-G mit IEEE-488-Schnittstelle).
Modernes Gerätekonzept: klein, kompakt und leise
Der Platz auf dem Labortisch oder im Rack ist immer
knapp. Die Messgeräte der R&S®NPA Familie beanspru-
chen durch ihre kompakte Bauweise besonders wenig
Platz.
Der temperaturgeregelte Lüfter sorgt für eine ruhige
Arbeitsumgebung.
EINSATZ IN LABOREN UND
TESTSYSTEMEN
Zwei Geräte können nebeneinander im Rack montiert werden
(Beispiel: R&S®NPA501 und R&S®NGE103B).
8

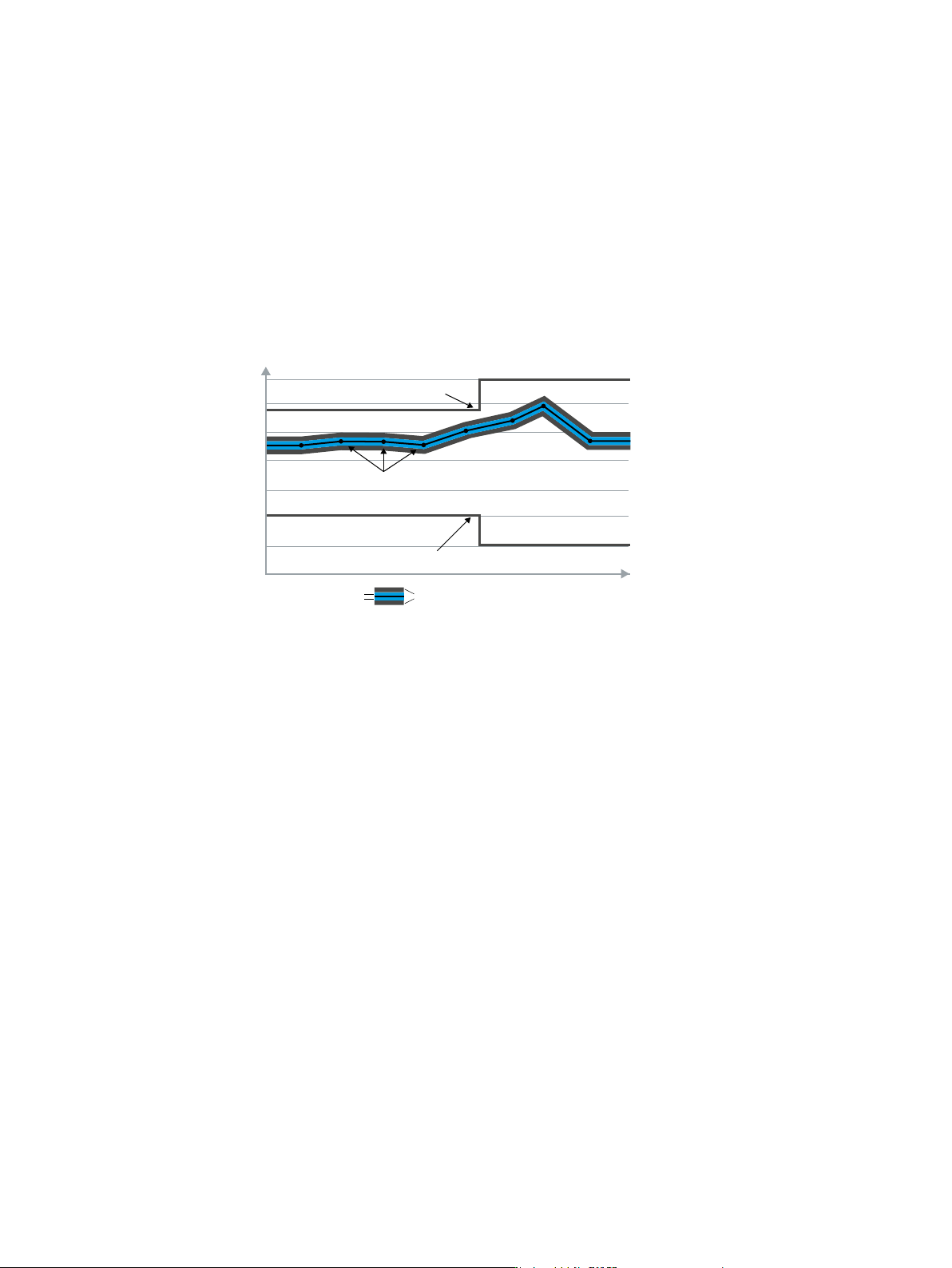

x-Achse
y-Achse
Grenzwert
Tatsächliche Werte mit Messunsicherheit und Schutzabstand
Grenzwert
Messunsicherheiten Schutzabstand
TECHNISCHE DATEN
Definitionen
Allgemeines
Die Produktdaten gelten unter folgenden Bedingungen:
►
Drei Stunden Lagerung bei Umgebungstemperatur, gefolgt von 30Minuten Warmlaufen
►
Alle Daten gelten bei +23 °C (–3 °C/+7 °C) nach 60Minuten Aufwärmzeit.
►
Spezifizierte Umgebungsbedingungen eingehalten
►
Empfohlenes Kalibrierintervall nicht überschritten
►
Alle internen automatischen Abgleiche durchgeführt, sofern zutreffend
Technische Daten mit Grenzwerten
Dabei handelt es sich um einen Wertebereich, der die gewährleisteten Produkteigenschaften für die spezifizierten Parameter beschreibt. Diese tech-
nischen Daten werden gekennzeichnet durch begrenzende Symbole wie <, ≤, >, ≥, ± oder Beschreibungen wie Maximum, Grenze, Minimum.
Übereinstimmung wird gewährleistet durch Messungen oder ist durch das Design bestimmt.
Die Grenzwerte werden um Schutzabstände reduziert, um Messunsicherheiten, Drift und Alterung zu berücksichtigen, sofern zutreffend.
Technische Daten ohne Grenzwerte
Dabei handelt es sich um Werte, die die gewährleisteten Produkteigenschaften für die spezifizierten Parameter beschreiben. Diese technischen
Daten werden nicht extra gekennzeichnet und repräsentieren Werte ohne oder mit vernachlässigbaren Abweichungen vom angegebenen Wert, z.B.
Abmessungen oder Auflösung eines Parameters. Übereinstimmung ist durch das Design bestimmt.
Typische Werte (typ.)
Typische Werte werden auf der Basis einer statistischen Auswertung der Messwerte ermittelt, die während der laufenden Serienproduktion des Geräts
gesammelt wurden. Ist der typische Wert mit <, > oder als Bereich gekennzeichnet, stellt er eine statistische Eigenschaft dar, die von 80 % der Geräte
während der Produktion eingehalten wird. Ansonsten stellt er den Mittelwert dar.
Sollwerte (nom.)
Der Sollwert charakterisiert die Produkteigenschaft durch Angabe eines repräsentativen Werts. Im Gegensatz zu typischen Daten wird keine statistische
Auswertung durchgeführt und der Parameter wird während der Produktion nicht geprüft.
Messwerte (gemessen)
Diese Werte werden an repräsentativen Geräten gemessen, während der Produktion aber nicht einzeln geprüft.
Messunsicherheiten
Messunsicherheiten definieren den erwarteten Wertebereich. Sie werden auf der Basis des „Guide to the Expression of Uncertainty in Measurement“
(Leitfaden zur Angabe der Unsicherheit beim Messen) berechnet und beinhalten den Einfluss, den Umgebungsbedingungen, Alterung und Verschleiß
ausüben.
Geräteeinstellungen und GUI-Parameter werden in der Form „Parameter: Wert“ angegeben.
Typische Werte, Sollwerte und Messwerte werden von Rohde & Schwarz nicht gewährleistet.
In Übereinstimmung mit dem 3GPP-Standard werden Chipraten in Millionen Chips pro Sekunde (Mcps) angegeben; Bitraten und Symbolraten werden
in Milliarden bit pro Sekunde (Gbps), Millionen bit pro Sekunde (Mbps), tausend bit pro Sekunde (kbps), Millionen Symbole pro Sekunde (Msps) oder
tausend Symbole pro Sekunde (ksps) angegeben; und Abtastraten werden in Millionen Abtastwerte pro Sekunde (Msample/s) angegeben. Gbps, Mcps,
Mbps, Msps, kbps, ksps und Msample/s sind keine SI-Einheiten.
