PART No. ｲﾗｽﾄ No. REF No. PA RT NAME REM ARKS Q'TY 18 ﾄﾚｲﾌﾟﾚ ｰﾄ部 TRAY P LATE SECT. 部 品 名 品 番 個数 備 考 R 1 R 2 1 10 86254000 TRAY PLA TE UNIT ﾄﾚｲﾌ ﾟﾚｰﾄﾕﾆｯﾄ 1 1 10 86254001 TRAY PLA TE ﾄﾚｲﾌﾟﾚｰﾄ 1 2 10 4595410202 GUIDE ｶ…

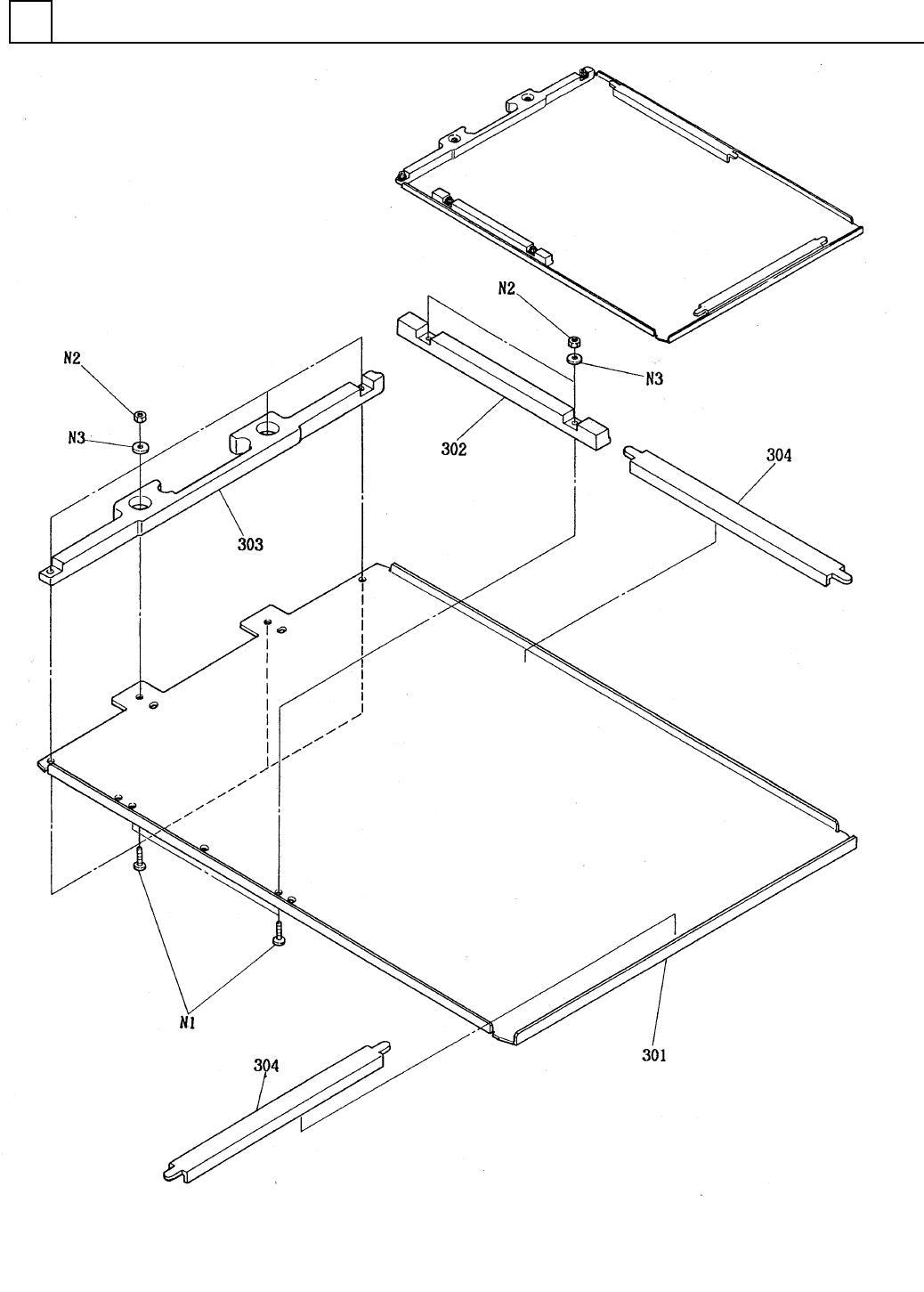

ﾄﾚｲﾌﾟﾚｰﾄ部
TRAY PLATE SECT.
18
F10862-54-000-AA
M159
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
18
ﾄﾚｲﾌﾟﾚｰﾄ部
TRAY PLATE SECT.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1086254000
TRAY PLATE UNIT ﾄﾚｲﾌ
ﾟﾚｰﾄﾕﾆｯﾄ
1
1 1086254001
TRAY PLATE ﾄﾚｲﾌﾟﾚｰﾄ
1
2 104595410202
GUIDE ｶﾞｲﾄﾞ
13 108625400301
HOOK ﾌｯｸ
24 1080789035
MAGNET BAR ﾏｸ
ﾞﾈｯﾄﾊﾞｰ
THS-M3-10
4
N 1 N986YYYY-708
STUD ｽﾀｯﾄﾞ
M3,1-TYPE,STEEL,Z.C.T
4
N 2 XNG3AFY
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
3,A-TYPE,STEEL,Z.C.T
4N 3 XWC3AFY
TOOTHED LOCK WASHER ﾊﾂｷｻ
ﾞｶﾞﾈ
M160
F10862-54-000-AA
ﾄﾚｲﾌﾟﾚｰﾄ部
TRAY PLATE SECT.
18
F10459-54-300-AB
M161
