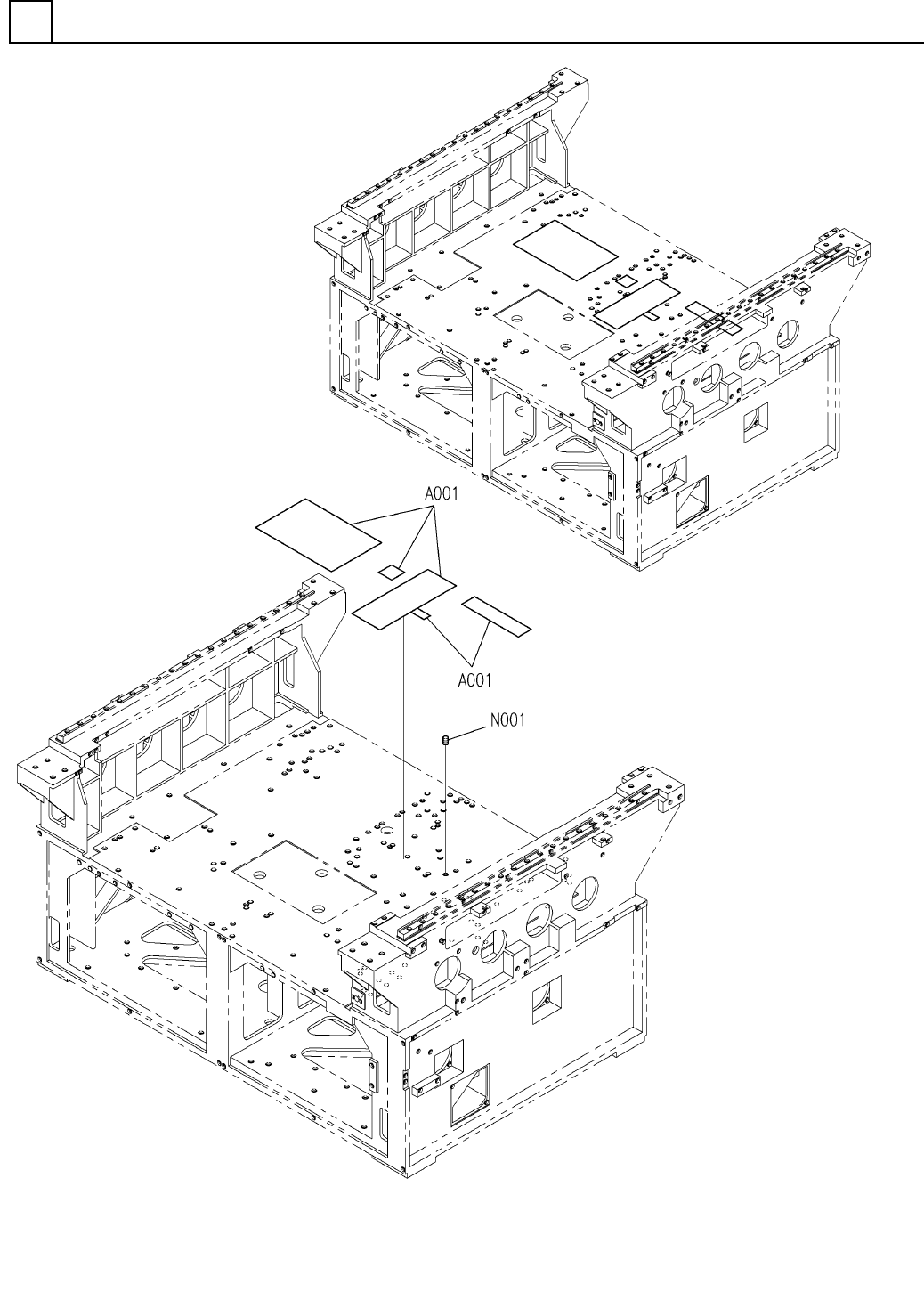

本体部 (ﾀｯﾌﾟ穴埋め 部)ﾀｲﾌﾟD MAIN B ODY SECT.(TAP MAKE UP FOR HOLE SECT. )TYPE-D 1 FN610066010AA_00 M13
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
1
本体部(ﾀｯﾌﾟ穴埋め部)ﾀｲﾌﾟC
MAIN BODY SECT.(TAP MAKE UP FOR HOLE SECT.)TYPE-C
部 品 名 品 番 個数 備 考
R
1
R
2
1 N610066009AA
MAIN BODY UNIT ﾎﾝﾀｲﾕﾆｯﾄ
1
A001
N610066899AA
SEAL ｼｰﾙ
M8X8,STEEL,P.C
16
N001
XXE8C8FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M12
FN610066009AA_00
本体部(ﾀｯﾌﾟ穴埋め部)ﾀｲﾌﾟD
MAIN BODY SECT.(TAP MAKE UP FOR HOLE SECT.)TYPE-D
1
FN610066010AA_00
M13
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
1
本体部(ﾀｯﾌﾟ穴埋め部)ﾀｲﾌﾟD
MAIN BODY SECT.(TAP MAKE UP FOR HOLE SECT.)TYPE-D
部 品 名 品 番 個数 備 考
R
1
R
2
1 N610066010AA
MAIN BODY UNIT ﾎﾝﾀｲﾕﾆｯﾄ
1
A001
N610066900AA
SEAL ｼｰﾙ
M8X8,STEEL,P.C
8
N001
XXE8C8FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M14
FN610066010AA_00
