７．選 項
- 13 -
AIM-020602R_T

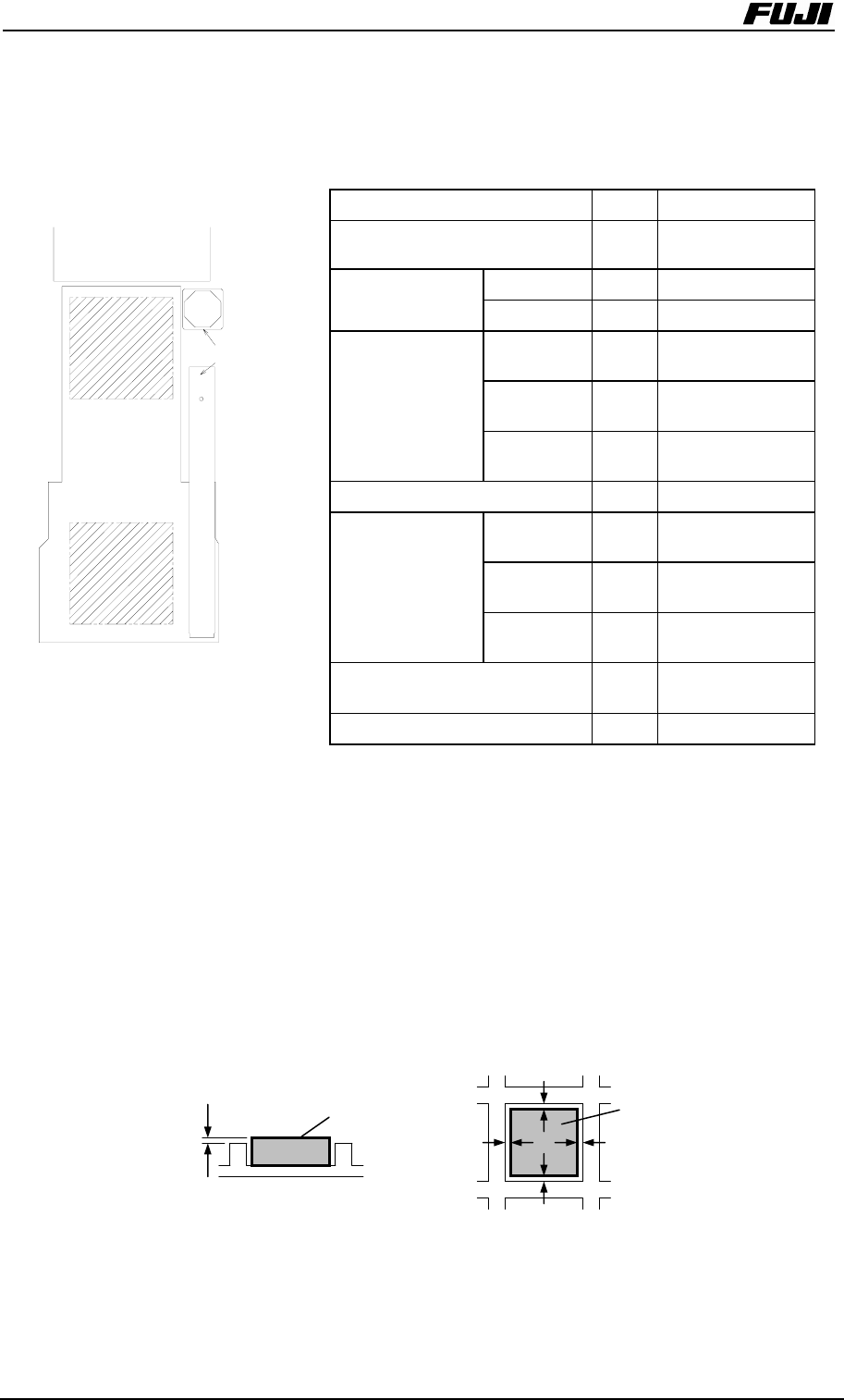

7.2 料盤單元-L 對象料盤規格
搭載方法為固定在機器本體上(與料站供料托架進行切換)
項 目 單位 規 格
最大料盤尺寸
mm
寬度335×縱深
330
放置1塊時
種
20
※
1
最大搭載零件種
類
放置2塊時
種
40
※
2
佔有1個間
距時
mm 8
佔有2個間
距時
mm 20
最大料盤厚度
佔有3個間
距時
mm 32
最小料盤厚度
mm 4
佔有1個間
距時
kg 1.0
佔有2個間
距時
kg 2.5
每一層的承載重
量
※
3
佔有3個間
距時
kg 4.0
最大零件尺寸
mm
74×74
(32×180)
料盤單元（L）
NG
パーツ排出ユニ ット
パーツ カ メ ラ
基板
最大零件高度
mm 25.4
※1 料盤尺寸：寬度335×縱深330×厚度8mm時
※2 料盤尺寸：寬度160×縱深330×厚度8mm時
※3 包含零件重量
請使用符合以下各項條件的料盤。
・符合JEDEC規格或者JEITA(舊EIAJ)規格的硬性類型。
・避免使用真空成型料盤、軟料盤等自身不具備剛性、安裝後不能確保平面的料
盤，以及在疊層後出現層與層之間互相粘連的料盤。
・要求料盤的顏色及材質能夠穩定的通過料盤高度感測器的探測。
・料盤凹槽的尺寸符合以下要求。
P(突出高度)≦0.5mm C(間隙)≦0.5mm
P
C
C
C
C
零件
零件
基板
零件相機
不良零件排出單元
７．選 項
- 14 -
AIM-020602R_T
7.3 料管供料器規格
單料管供料器就是只能搭載1根料管的料管供料器。零件補充（料管更換）能夠在
不拆下供料器下進行補充。
１） 標準規格
零件 料管
寬度 長度 高度 寬度 長度 高度
Max 15.0 30.0 7.0 18.0 600 9.0
Type1S
Min 4.0 4.5 1.3 6.0 400 3.0
Max 30.5 30.0 7.0 32.0 600 9.0
Type2S
Min 17.0 4.5 1.3 19.0 400 3.0
(mm)
※Type1、Type2中各自附有4種對應了對象零件（SOIC、PLCC等）的滑槽
※使用的條件
・料管長度的差異在零件長度的50%以內。或者使用差異在 5mm 以內的料管。
・料管沒有明顯的彎曲。
※即使是規格內的零件尺寸，如果是無法將推杆插入到料管內的零件形狀也不能夠對應。
２） 特殊規格
零件 料管
寬度 長度 高度 寬度 長度 高度
Max 15.0 60.0 25.4 18.0 600 27.0
Type1S
Min 4.0 4.5 1.3 6.0 400 3.0
Max 15.0 180.0 25.4 18.0 600 27.0
Type1L
Min 4.0 4.5 1.3 6.0 400 3.0
Max 32.0 60.0 25.4 36.0 600 27.0
Type2S
Min 4.0 4.5 1.3 6.0 400 3.0
Max 32.0 180.0 25.4 36.0 600 27.0
Type2L
Min 4.0 4.5 1.3 6.0 400 3.0
(mm)
※如果要對應上述的零件尺寸時，由於滑槽、推杆、滑塊、Block的4種部件為專用，請提供樣品零
件。
８．軟 件
- 15 -
AIM-020602R_T
8.1 相關軟體
8.1.1 附加軟體
通過該軟體進行機器的各種設定。另外、對於機器的維修保養/點檢等機械作業提供
強有力支援。
附加軟體主要具有以下功能。
z 資料管理功能
z 資料編輯功能
z 維修保養支援功能
8.1.2 Fujitrax
Fujitrax是一個可以對SMT生產線上黏著機的置件實施高度化管理的系統。可以對
零件的剩餘數、料捲零件的個別資訊、供料器資訊、生產程式的料站資訊等進行管
理。
通過與智慧供料器相配合，可以實現防止零件錯置/料盡預告/供料器管理等功能，
防止產生不良基板並提高機器的稼動率。
需要另外配備Fujitrax軟體/硬體。
Fujitrax：置件工序管理系統（Traceable Realtime Administration）
＜關於動態次料站＞
在導入Fujitrax系統的場合下，由於次料站可以安裝在料站供料托架上的任意一個
空料站上，所以沒有必要像從前那樣準備多個次料站用空料站，或者在程式內設定
次料站的位置。
另外，由於實現了無料帶拼接作業的無停止稼動，還可以防止在進行料帶拼接時發
生的零件種類拼接錯誤。
8.1.3 FujiFlexa
Fuji Flexa是建立生產Job、進行機器控制和生產資訊統計的軟體。Job資料管理通
過Fuji Flexa進行。
Job：與1種類型基板的生產相關聯的所有資訊的集合體。
FujiFlexa：綜合生產程式建立工具（Flexible Assembly Software）
