３．規 格 - 4 - AIM-020602R_T 3.1 規 格 項 目 規 格 尺 寸 0603 ～ 74.0 × 74 .0(32 × 180)mm 對象零件 ※ 1 高 度 MAX 25.4mm 晶片零件、小 型異型零件 ± 0.050mm （ 3 σ） Cpk ≧ 1.00 ，± 0.066mm （ 3 σ） Cpk ≧ 1.3 3 置件精度 ※ 2 引腳零件 ± 0.030mm （ 3 σ） Cpk ≧ 1.00 ，± 0.…
２．要 素
- 3 -
AIM-020602R_T

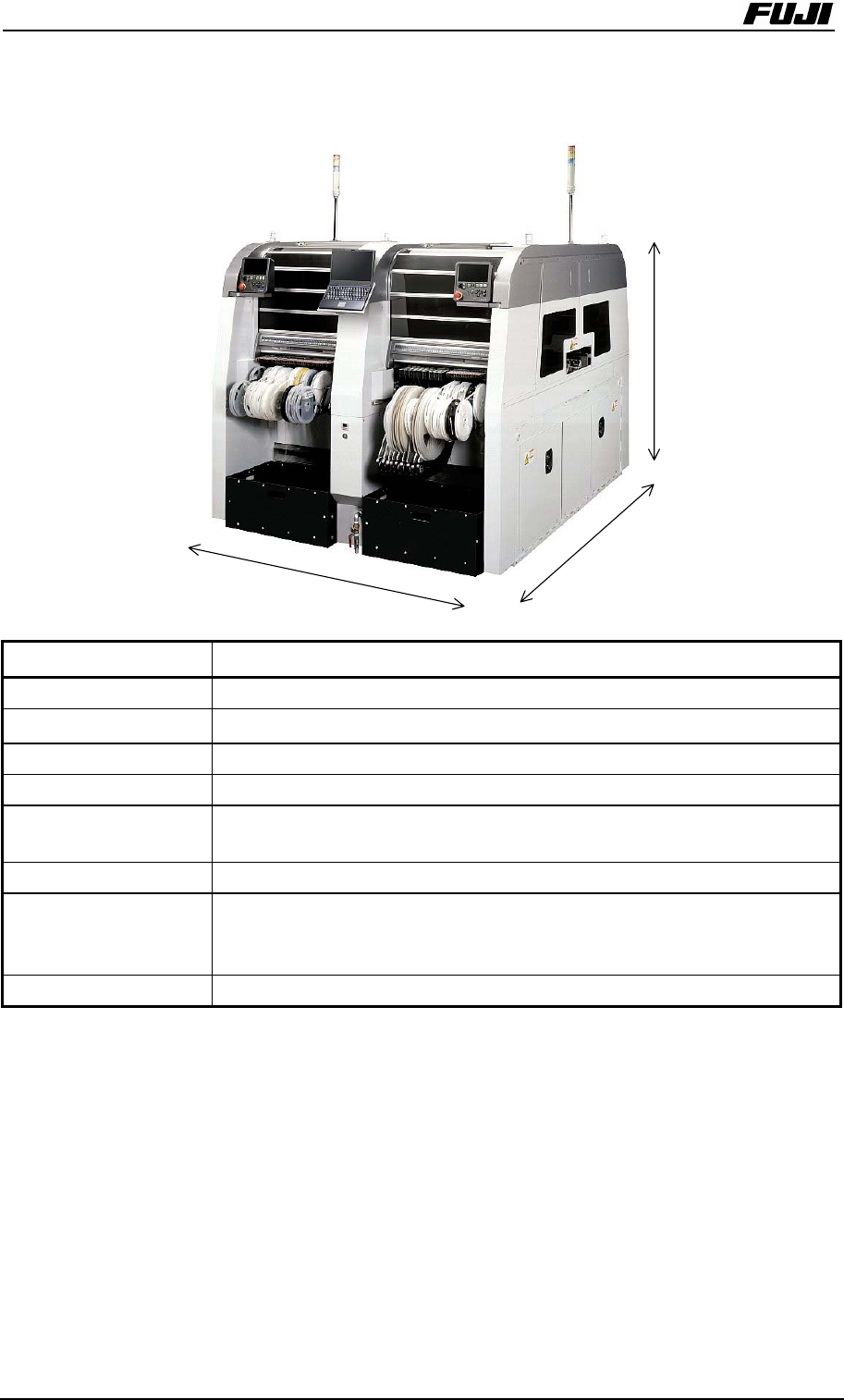

2.1 要 素
1
7
1
2
1
7
1
2
1530
1530
2
2
5
2
2
2
5
2
項 目 要 素
電 源
※
1
3相200～230V±10%（50/60Hz）/3kVA
氣 源
※
2
0.5MPa 50L/min（A.N.R.）
機器尺寸
L：1,712mm，W：2,252mm，H：1,530mm（搬運高度：900mm）
機器重量
2,300kg
顯 示
影像監視器／操作監視器為切換方式
圖像式操作
塗裝顏色 本 體 白色、銀色
環境條件
※
3
溫 度 15℃～35℃
濕 度 30%～80%
海 拔 1,000m以下
對應安全規格
IP22相當
※
4
，UL規格
※
5
，CE標記
※1．電源：3相AC200 ～ 230V±10%
為了避免雜訊、電壓波動以及高頻率等的影響，建議避免和其他機器的電源共用，使用單獨的電
源。此外，在對電源設備使用漏電檢測器時，會有30mA程度的漏電流發生，在需要抑制漏電流
的場合，需要對機器進行絕緣變壓器的設置。
使用漏電斷路器時，建議使用觸發電流為100mA(高速型)的漏電斷路器。
※2．氣源的大氣壓露點：－17℃ 以下、微粒粉：粒徑5μm 以下、最高油分濃度：5mg/m
3
以下。
※3．濕度為不凝結。此外本公司推薦的環境條件是：溫度15℃～30℃以及濕度50%～70%。
※4．IEC規格（IP22：對於人體、固體異物以及水的進入的保護）
※5．正在申請中。
３．規 格
- 4 -
AIM-020602R_T
3.1 規 格
項 目 規 格
尺 寸
0603 ～ 74.0×74.0(32×180)mm
對象零件
※
1
高 度
MAX 25.4mm
晶片零件、小
型異型零件
±0.050mm（3σ）Cpk≧1.00，±0.066mm（3σ）Cpk≧1.33
置件精度
※
2
引腳零件
±0.030mm（3σ）Cpk≧1.00，±0.040mm（3σ）Cpk≧1.33
吸取率
※
3
99.95％（不包含自動補件）
尺 寸
MAX 508mm×356mm，MIN 50mm×50mm
厚 度
0.4 ～ 6.0mm±10％（對應0.3mm為選項）
對象基板
重 量
1kg以下
※
4
可以搭載的零件種類
MAX 180種
※
5
料帶
8mm：13英寸料捲以下，12～88mm：15英寸料捲以下
料管
Type1：6mm≦料管寬度≦18mm，Type2：18mm≦料管寬度≦
36mm
零件包裝方
式
※
6
料盤
135.9mm×322.6mm（JEDEC規格），335mm×330mm
搬運方向 左→右、右→左
搬運高度
900
（
+15,-5
）
mm（950
（
+15,-5
）
mm）
※
7
搬運方式 輸送帶搬運
搬運軌道寬度
變換
馬達變換寬度（以靠近身體側為基準）
基板搬運
載入時間
5.5sec
※ 1：根據所搭載工作頭的不同會有所限制。
※ 2：是在本公司條件下的測定結果。置件精度不包含角度偏移。此外，受置件及印刷基板的精度的影
響，存在不能確保上述精度的可能性。
※ 3：是在本公司條件下的測定結果。不包含由料帶、料盤等包裝方式所產生的影響。
※ 4：1kg到2kg為選項對應。
※ 5：換算成8mm料帶 (45個×4) 。
※ 6：JEITA JIS,(舊EIAJ)規格的料帶零件、料管零件、料盤零件等。
※ 7：在機器訂貨時選擇規格。
３．規 格
- 5 -
AIM-020602R_T
3.2 對象基板的限制
１） 彎曲
MAX 2.0mm以內
2
２） 先置件
＜使用支撐銷時＞
先置件的高度 參照[5.1 置件工作頭]
MAX 6 . 5
33
25 .4
MAX 2 5 . 4
L
W
3 3
基板端面 基板下
※所需夾緊側的無效區域是從基板的端面開始3mm的平面。
＜未使用支撐銷時＞
反面先置件的高度 MAX 50.8mm
MAX 6 . 5
5
5
50 .8
33
25 .4
MAX 2 5 . 4
基板下
