078
4
安装
CDM6s
第一步
安装尺寸
固定式板前安装孔图
(mm)•
注
：
X
—
X
，
Y
—
Y
为三极断路器中心
壳架 极数
A B C
Φ
D
63
3 117 25 -- 3.5
4 117 25 25 3.5
100
3 129 30 -- 4.5
4 129 30 30 4.5
250
3 126 35 -- 4.5
4 126 35 35 4.5
400
3 215 44 -- 5.5
4 215 44 44 5.5
630
3 200 58 -- 5.5
4 200 58 58 5.5
800
3 243 70 -- 5.5
4 243 70 70 5.5
注：
X-X
，
Y-Y
为三极断路器中心
壳架 极数
A B C D
63/100L/125L
3P
111 25
/
4.5
4P 25
100MS
3P
129 30
/
5
4P 30
160/250
3P
126 35
/
5.5
4P 35
400/630
3P
215 44
/
6.5
4P /
800
3P
243 70
/
7
4P 70
■
CDM6i 固定式板前安装开孔尺寸
■
CDM6i 面板开孔尺寸
型号 极数
露出前面盖及拨动手柄 仅露出拨动手柄
W1 L1 L11 W2 L2 L21
CDM6i-63
CDM6i-100L
CDM6i-125L
3P 75 83 41.5 22 50 26
4P 100 83 41.5 22 50 26
CDM6i-100M/S
3P 92 96 48 30 55 24
4P 122 96 48 30 55 24
CDM6i-160
CDM6i-250
3P 107 102 51 26 54 27
4P 142 102 51 26 54 27
CDM6i-400
CDM6i-630
3P 150 150 75 52.5 75.5 41
4P 198 150 75 52.5 75.5 41
CDM6i-800
3P 210 102 61 65 102 51
4P 280 102 61 65 102 51
CDM6i-63~800AF 3P CDM6i-63~800AF 4P
CDM6i&CDM6Li
塑壳断路器
079
5
固定式板后安装孔图
(mm)•
注
：
X
—
X
，
Y
—
Y
为三极断路器中心
壳架 极数
A B C
Φ
D A1 B1 C1 E
Φ
D1
63
3 117 25 -- 3.5 117 25 25 -- 7
4 117 25 25 3.5 117 25 25 25 7
100
3 129 30 -- 4.5 132 30 30 -- 12
4 129 30 30 4.5 132 30 30 30 12
250
3 126 35 -- 4.5 144 35 35 -- 14
4 126 35 35 4.5 144 35 35 35 14
400
3 215 44 -- 5.5 225 44 44 -- 35
4 215 44 44 5.5 225 44 44 44 35
630
3 200 58 -- 5.5 234 58 58 -- 40
4 200 58 58 5.5 234 58 58 58 40
800
3 243 70 -- 5.5 243 70 70 -- 40
4 243 70 70 5.5 243 70 70 70 40
■
CDM6i 固定式板后安装开孔尺寸
壳架 极数
A B C
φ
D A1 B1 C1 E
φ
D1
63/100L/125L
3
111 25
-
4.5 116 25 25
-
12
4 25 25
100MS
3
129 30
-
5 132 30 30
-
15
4 30 30
160/250
3
126 35
-
5.5 145 35 35
-
15
4 35 35
400/630
3
215 44
-
6.5 225 48 48
-
32
4 - 48
800
3
243 70
-
7.5 243 70 70
-
40
4 70 70
注：
X-X
，
Y-Y
为三极断路器中心
■
CDM6i 固定式板后外形尺寸
断路器型号
H1 H2 D
CDM6i-63/100L/125L 80 67 8
CDM6i-100MS 97 47 8
CDM6i-160 102 72 10
CDM6i-250 102 72 10
断路器型号
H1 H2 D
CDM6i-400 92 128 12.5
CDM6i-630 92 128 12.5
CDM6i-800 103 137 13
CDM6i&CDM6Li
塑壳断路器
080
■

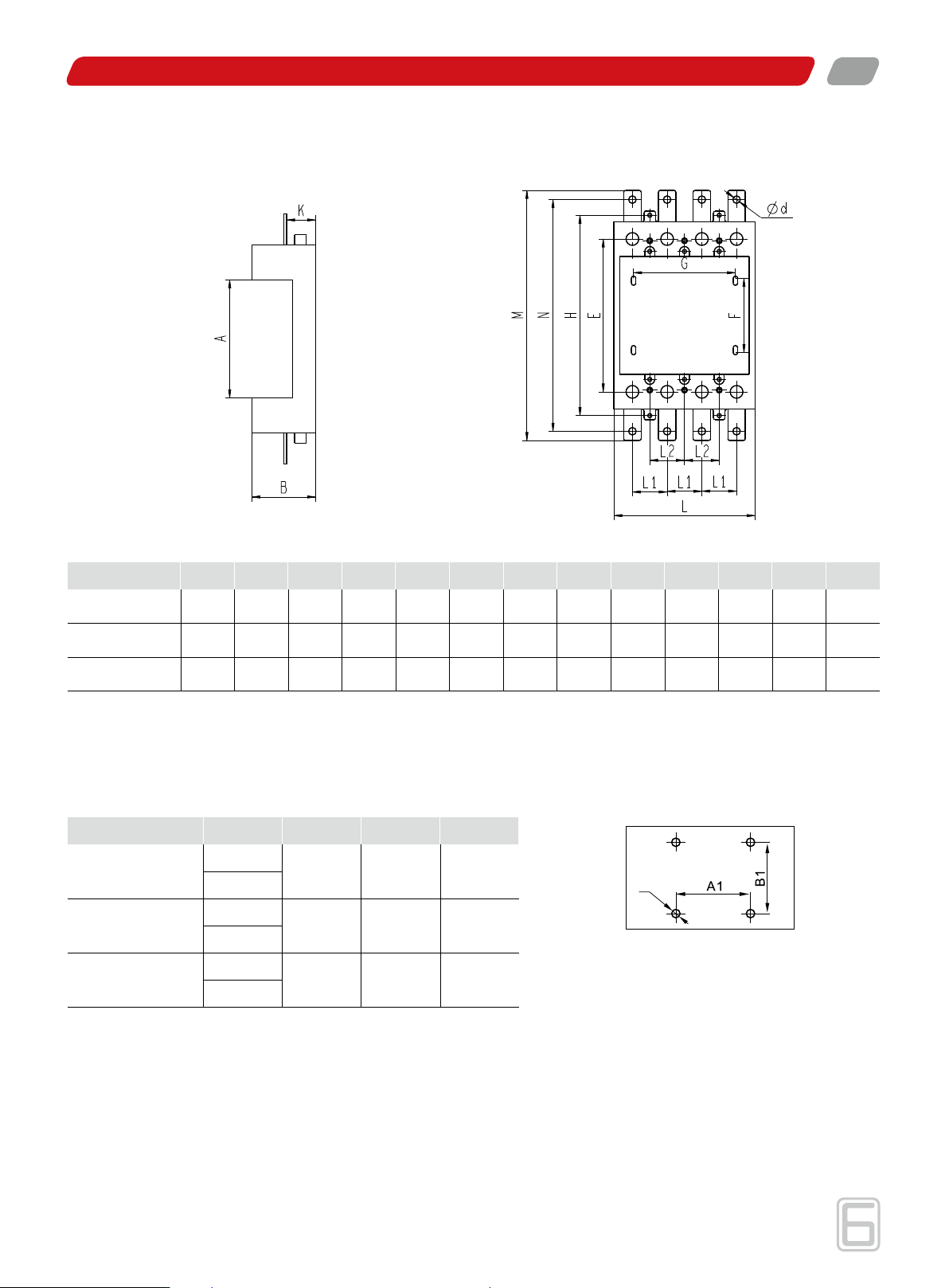

CDM6i 插入式板前外形尺寸
断路器型号
A B E F G
(3P/4P)
H L
(3P/4P)
L1 L2 M N K
φ
d
63/100L/125L 91.5 48.2 111 60 50/75 145 75/100 25 25 190 173 22.5 6
100M/S 100.5 56.2 132 67 60/90 170 90/120 30 30 216 198 25 6.5
160/250 108.5 73.2 144 74 70/105 191 105/140 35 35 243 223 37.5 8.5
■
插入式板前安装开孔尺寸
壳架 极数
A1 B1
φ
D
63/100L/125L
3
25 96 4
4
100M/S
3
30 110 5
4
160/250
3
35 150 5
4
插入式板前安装孔图
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
