083 ■ CDM6Li 固定式板前外形尺寸 壳架 极数 外形尺寸 安装尺寸 L L1 L2 W W1 H H1 H2 H3 H4 H5 a b 125 3P 150 50 96 92 30 111.5 81 28.5 28 93.5 95.5 30 129 4P 122 160/250 3P 165 80 102 107 35 112.5 80 23 23 94 95.5 35 126 4P 142 400 3P 257 104.5 …
082
■
CDM6i 抽出式板后外形尺寸
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
壳架 极数
外形尺寸
L1 L2 L3 L4 H1 H2 H3 W1 W2
φ
d1
CDM6i-800
3P 367 410 241 231 238 -26 73 70 289
φ
13
4P 367 410 241 231 238 -26 73 70 359
φ
13
C:\Users\saijin.xu\Desktop\附件\CH2抽出式开孔尺寸.dwg, 2016-12-09 1
0:03:27, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
■
CDM6i 抽出式板后安装开孔尺寸
壳架
A
B
C D
E
d
3P 4P 3P 4P
CDM6i-800 131 140 210 170 77 213 283 7
注：
1.
如无特殊备注，抽出式不配备电气联锁功能。
CDM6i&CDM6Li
塑壳断路器
083
■
CDM6Li 固定式板前外形尺寸
壳架 极数
外形尺寸 安装尺寸
L L1 L2 W W1 H H1 H2 H3 H4 H5 a b
125
3P
150 50 96
92
30 111.5 81 28.5 28 93.5 95.5 30 129
4P 122
160/250
3P
165 80 102
107
35 112.5 80 23 23 94 95.5 35 126
4P 142
400
3P
257 104.5 150
150
48 145.9 96.2 36 36/36.5 107.5 112.5 44 215
4P 198
630
3P
280 102 102
210
70 160 108 40.5 41.5 111 119 70 243
4P 280
CDM6i&CDM6Li
塑壳断路器
084
■

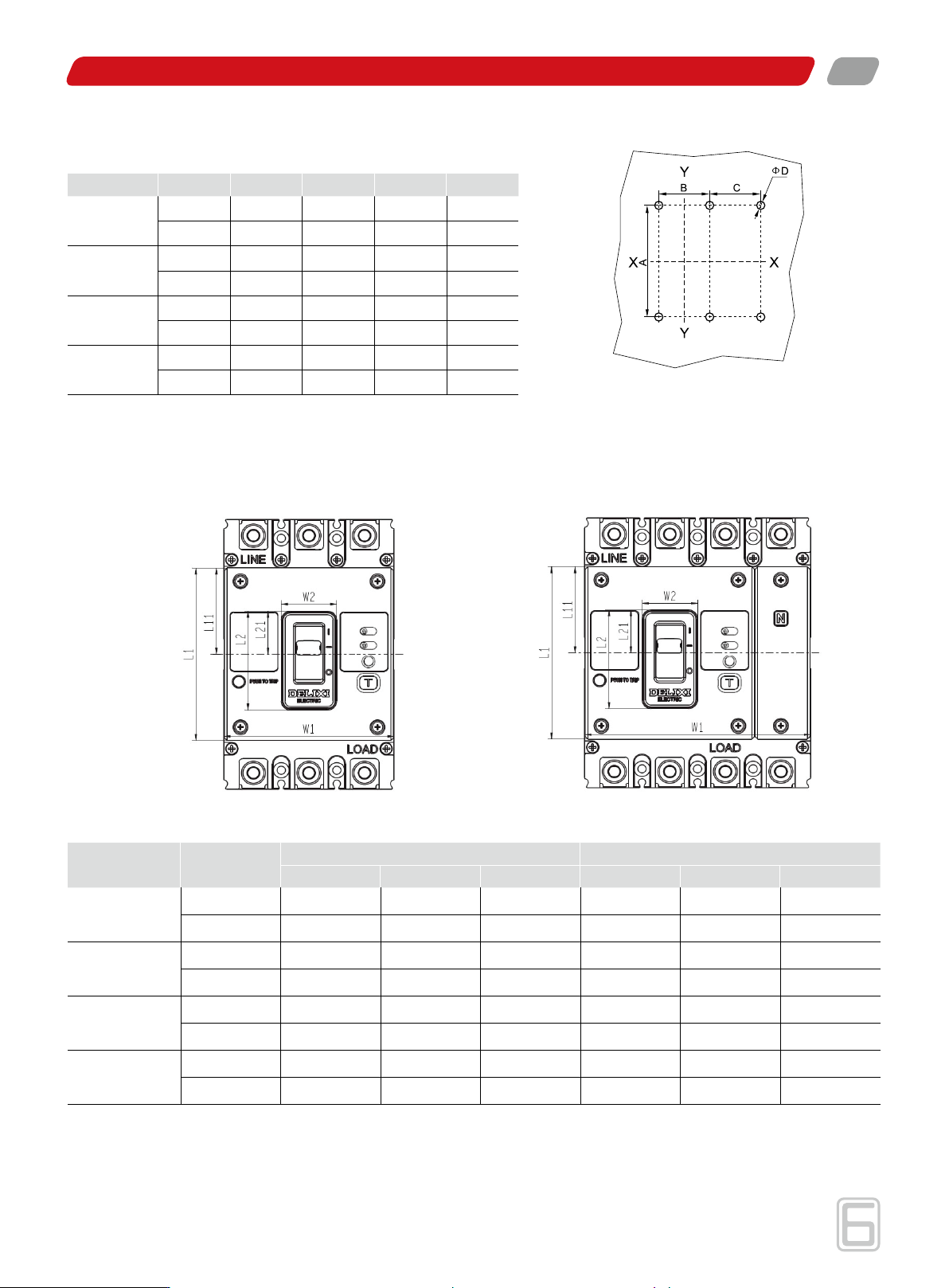

CDM6Li 固定式板前安装开孔尺寸
壳架 极数
A B C D
125
3P 129 30 - 5.0
4P 129 30 30 5.0
160/250
3P 126 35 - 5.5
4P 126 35 35 5.5
400
3P 215 44 - 6.5
4P 215 44 - 6.5
630
3P 243 70 - 7.5
4P 243 70 70 7.5
注：
X-X
，
Y-Y
为三极断路器中心
4
安装
CDM6s
第一步
安装尺寸
固定式板前安装孔图
(mm)•
注
：
X
—
X
，
Y
—
Y
为三极断路器中心
壳架 极数
A B C
Φ
D
63
3 117 25 -- 3.5
4 117 25 25 3.5
100
3 129 30 -- 4.5
4 129 30 30 4.5
250
3 126 35 -- 4.5
4 126 35 35 4.5
400
3 215 44 -- 5.5
4 215 44 44 5.5
630
3 200 58 -- 5.5
4 200 58 58 5.5
800
3 243 70 -- 5.5
4 243 70 70 5.5
CDM6Li 125A-630A 3P CDM6Li 125A-630A 4P
型号 极数
露出前面盖及拨动手柄 仅露出拨动手柄
W1 L1 L11 W2 L2 L21
125
3P 92 96 48 30 55 24
4P 122 96 48 30 55 24
160/250
3P 107 102 51 26 54 27
4P 142 102 51 26 54 27
400
3P 150 150 75 52.5 75.5 41
4P 198 150 75 52.5 75.5 41
630
3P 210 102 61 65 102 51
4P 280 102 61 65 102 51
■
CDM6Li 面板开孔尺寸
CDM6i&CDM6Li
塑壳断路器
