084
■
CDM6Li 固定式板前安装开孔尺寸
壳架 极数
A B C D
125
3P 129 30 - 5.0
4P 129 30 30 5.0
160/250
3P 126 35 - 5.5
4P 126 35 35 5.5
400
3P 215 44 - 6.5
4P 215 44 - 6.5
630
3P 243 70 - 7.5
4P 243 70 70 7.5
注：
X-X
，
Y-Y
为三极断路器中心
4
安装
CDM6s
第一步
安装尺寸
固定式板前安装孔图
(mm)•
注
：
X
—
X
，
Y
—
Y
为三极断路器中心
壳架 极数
A B C
Φ
D
63
3 117 25 -- 3.5
4 117 25 25 3.5
100
3 129 30 -- 4.5
4 129 30 30 4.5
250
3 126 35 -- 4.5
4 126 35 35 4.5
400
3 215 44 -- 5.5
4 215 44 44 5.5
630
3 200 58 -- 5.5
4 200 58 58 5.5
800
3 243 70 -- 5.5
4 243 70 70 5.5
CDM6Li 125A-630A 3P CDM6Li 125A-630A 4P
型号 极数
露出前面盖及拨动手柄 仅露出拨动手柄
W1 L1 L11 W2 L2 L21
125
3P 92 96 48 30 55 24
4P 122 96 48 30 55 24
160/250
3P 107 102 51 26 54 27
4P 142 102 51 26 54 27
400
3P 150 150 75 52.5 75.5 41
4P 198 150 75 52.5 75.5 41
630
3P 210 102 61 65 102 51
4P 280 102 61 65 102 51
■
CDM6Li 面板开孔尺寸
CDM6i&CDM6Li
塑壳断路器
085
■
CDM6Li 固定式板后安装开孔尺寸
壳架 极数
A B C
Φ
D A1 B1 C1 E
φ
D1
125
3P 129 30 - 5.0 132 30 30 - 15
4P 129 30 30 5.0 132 30 30 30 15
160/250
3P 126 35 - 5.5 145 35 35 - 15
4P 126 35 35 5.5 145 35 35 35 15
400
3P 215 44 - 6.5 225 48 48 - 32
4P 215 44 - 6.5 225 48 48 48 32
630
3P 243 70 - 7.5 243 70 70 - 40
4P 243 70 70 7.5 243 70 70 70 40
注：
X-X
，
Y-Y
为三极断路器中心
■
CDM6Li 插入式板前 / 板后安装开孔尺寸
壳架 级数
A1 B1
φ
D
125
3
30 110 5
4
160/250
3
35 150 5
4
插入式板前
壳架 级数
A A1 B B1 C
φ
D
125
3 94 60
40 67 90 6.5
4 124 90
160/250
3 110 70
45 74 100 6.5
4 145 105
400
3 157 88
60 145 170 8.5
4 205 132
630
3 212 140
62 143 185 11
4 282 210
插入式板后
CDM6i&CDM6Li
塑壳断路器
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
插入式板前安装孔图
插入式板后安装孔图
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
086

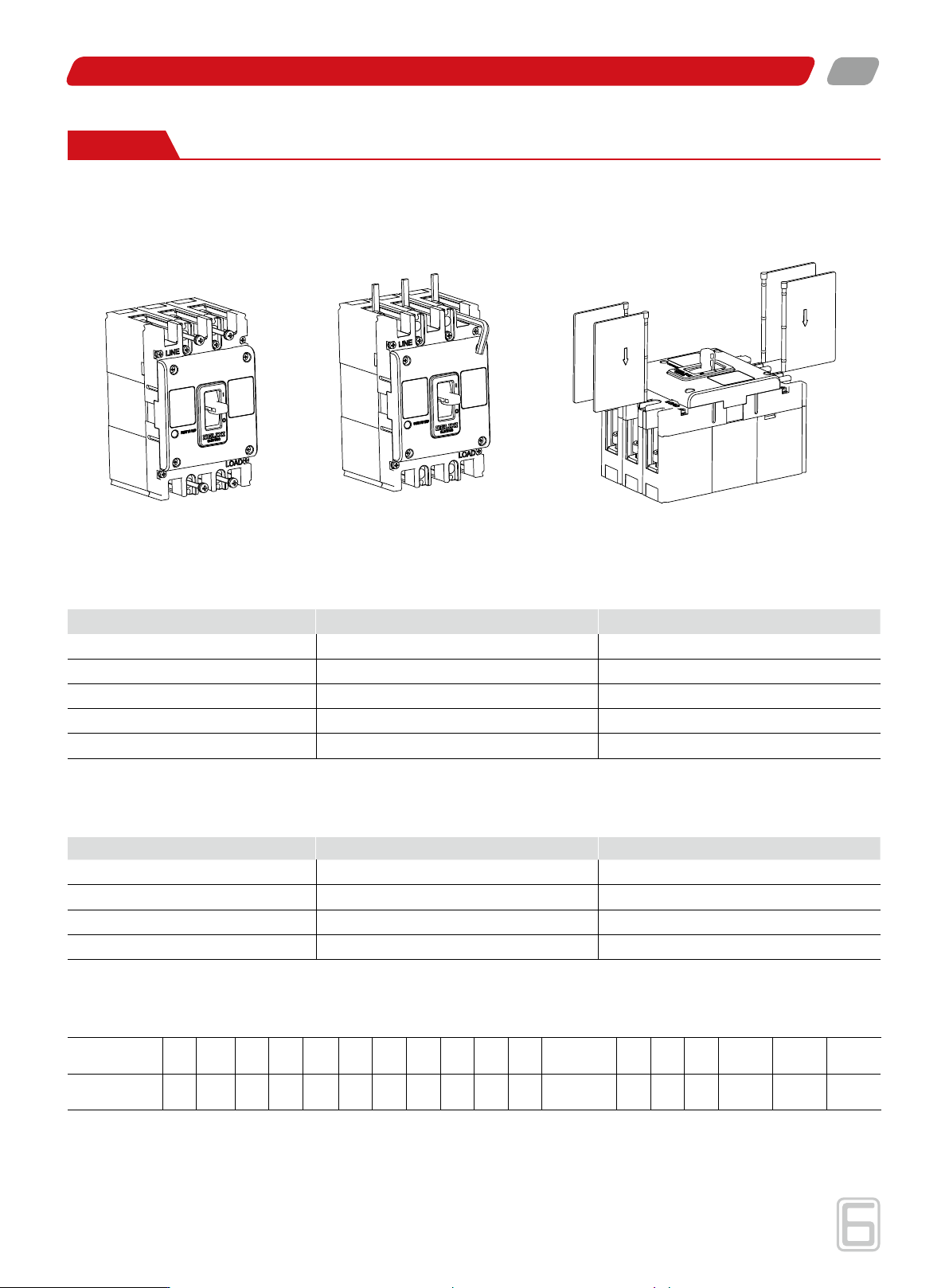

CDM6i 扭矩表
CDM6Li 扭矩表
壳架 内六角 扭矩力
N.m
63/100L/125L M6 4-8
100M/S / 3.5 -4.5
160/250 M8 9.5 - 10.5
400/630 M10 19.5 - 20.5
800 M12 29.5 - 30.5
连接导线表
额定电流
A 10 16/20 25 32 40/50 63 80 100 125 140 160 180/200/225 250 315 400 500 600 700/800
导线截面积
mm
2
1.5 3 4 6 10 16 25 35 50 50 70 95 120 185 240 2*150 2*185 2*240
维修保养
■
扭矩表与连接导线
壳架 内六角 扭矩力
N.m
125 M8 9.5-10.5
160/250 M8 9.5-10.5
400 M10 19.5-20.5
630 M12 29.5-30.5
CDM6i&CDM6Li
塑壳断路器
