081 断路器型号 A B C D E F G H L L1 L2 63/100L/125L 92 51.5 154 2.5 116 60 76 146 100 25 50 100M/S 102 55 180 3.5 132 60 90 173 122 30 60 160/250 108 72 200 3 144 64 105 190 140 35 35 400/630 170 60 - - 225 130 60/108 - 152/2…

100%1 / 40
080
■
CDM6i 插入式板前外形尺寸
断路器型号
A B E F G
(3P/4P)
H L
(3P/4P)
L1 L2 M N K
φ
d
63/100L/125L 91.5 48.2 111 60 50/75 145 75/100 25 25 190 173 22.5 6
100M/S 100.5 56.2 132 67 60/90 170 90/120 30 30 216 198 25 6.5
160/250 108.5 73.2 144 74 70/105 191 105/140 35 35 243 223 37.5 8.5
■
插入式板前安装开孔尺寸
壳架 极数
A1 B1
φ
D
63/100L/125L
3
25 96 4
4
100M/S
3
30 110 5
4
160/250
3
35 150 5
4
插入式板前安装孔图
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
CDM6i&CDM6Li
塑壳断路器
081
断路器型号
A B C D E F G H L L1 L2
63/100L/125L 92 51.5 154 2.5 116 60 76 146 100 25 50
100M/S 102 55 180 3.5 132 60 90 173 122 30 60
160/250 108 72 200 3 144 64 105 190 140 35 35
400/630 170 60 - - 225 130 60/108 - 152/200 48 44
800 176 87 - - 243 143 90/160 - 210/280 70 70
■
CDM6i
插入式板后安装开孔尺寸
壳架 级数
A A1 B B1 C
φ
D
CDM6i-63/100L/125L
3 79 50
30 60 90 5.5
4 104 75
CDM6i-100M/S
3 94 60
40 67 90 6.5
4 124 90
CDM6i-160/250
3 110 70
45 74 100 6.5
4 145 105
CDM6i-400/630
3 157 88
60 145 170 8.5
4 205 132
CDM6i-800
3 212 140
62 143 185 11
4 282 210
■
CDM6i 插入式板后外形尺寸
插入式板后安装孔图
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
CDM6i&CDM6Li
塑壳断路器
082
■

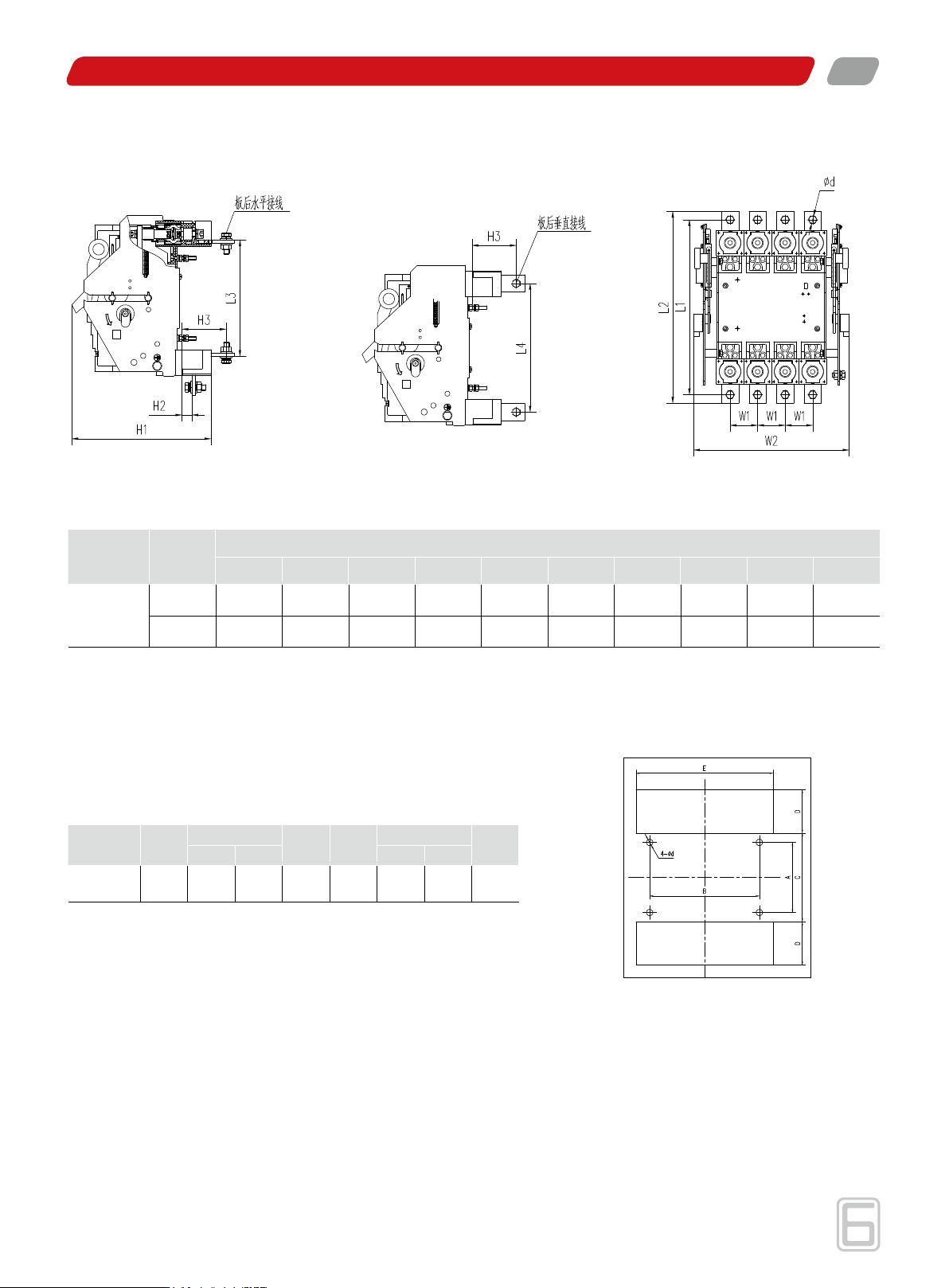

CDM6i 抽出式板后外形尺寸
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
壳架 极数
外形尺寸
L1 L2 L3 L4 H1 H2 H3 W1 W2
φ
d1
CDM6i-800
3P 367 410 241 231 238 -26 73 70 289
φ
13
4P 367 410 241 231 238 -26 73 70 359
φ
13
C:\Users\saijin.xu\Desktop\附件\CH2抽出式开孔尺寸.dwg, 2016-12-09 1
0:03:27, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
C:\Users\saijin.xu\Desktop\附件\CH2外形尺寸.dwg, 2016-12-09 09:43:50, novaPDF
You created this PDF from an application that is not licensed to print to novaPDF printer (http://www.novapdf.com)
■
CDM6i 抽出式板后安装开孔尺寸
壳架
A
B
C D
E
d
3P 4P 3P 4P
CDM6i-800 131 140 210 170 77 213 283 7
注：
1.
如无特殊备注，抽出式不配备电气联锁功能。
CDM6i&CDM6Li
