086 CDM6i 扭矩表 CDM6Li 扭矩表 壳架 内六角 扭矩力 N.m 63/100L/125L M6 4-8 100M/S / 3.5 -4.5 160/250 M8 9.5 - 10.5 400/630 M10 19.5 - 20.5 800 M12 29.5 - 30.5 连接导线表 额定电流 A 10 16/20 25 32 40/50 63 80 100 125 140 160 180/200/225 250 315 …

100%1 / 40
085
■
CDM6Li 固定式板后安装开孔尺寸
壳架 极数
A B C
Φ
D A1 B1 C1 E
φ
D1
125
3P 129 30 - 5.0 132 30 30 - 15
4P 129 30 30 5.0 132 30 30 30 15
160/250
3P 126 35 - 5.5 145 35 35 - 15
4P 126 35 35 5.5 145 35 35 35 15
400
3P 215 44 - 6.5 225 48 48 - 32
4P 215 44 - 6.5 225 48 48 48 32
630
3P 243 70 - 7.5 243 70 70 - 40
4P 243 70 70 7.5 243 70 70 70 40
注：
X-X
，
Y-Y
为三极断路器中心
■
CDM6Li 插入式板前 / 板后安装开孔尺寸
壳架 级数
A1 B1
φ
D
125
3
30 110 5
4
160/250
3
35 150 5
4
插入式板前
壳架 级数
A A1 B B1 C
φ
D
125
3 94 60
40 67 90 6.5
4 124 90
160/250
3 110 70
45 74 100 6.5
4 145 105
400
3 157 88
60 145 170 8.5
4 205 132
630
3 212 140
62 143 185 11
4 282 210
插入式板后
CDM6i&CDM6Li
塑壳断路器
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
插入式板前安装孔图
插入式板后安装孔图
6
插入式板后安装孔图
(mm)•
壳架 极数
A A1 B B1 C
Φ
D
63
3 78 50 24 59 91 5
4 103 75 24 59 91 5
100
3 92 60 30 68 102 6
4 122 90 30 68 102 6
250
3 108 70 38 73 106 6
4 143 105 38 73 106 6
400
3 146 88 52 143 177 10
4 190 132 52 143 177 10
630
3 182 100 65 123 169 10
4 240 158 65 123 169 10
800
3 212 140 57 143 185 10
4 282 210 57 143 185 10
ΦD
086
CDM6i 扭矩表
CDM6Li 扭矩表
壳架 内六角 扭矩力
N.m
63/100L/125L M6 4-8
100M/S / 3.5 -4.5
160/250 M8 9.5 - 10.5
400/630 M10 19.5 - 20.5
800 M12 29.5 - 30.5
连接导线表
额定电流
A 10 16/20 25 32 40/50 63 80 100 125 140 160 180/200/225 250 315 400 500 600 700/800
导线截面积
mm
2
1.5 3 4 6 10 16 25 35 50 50 70 95 120 185 240 2*150 2*185 2*240
维修保养
■
扭矩表与连接导线
壳架 内六角 扭矩力
N.m
125 M8 9.5-10.5
160/250 M8 9.5-10.5
400 M10 19.5-20.5
630 M12 29.5-30.5
CDM6i&CDM6Li
塑壳断路器
087
CDM6i
CDM6Li
型号
A B C D DIN46235
接线鼻的最大接线能力
63/100L/125L 16 7.5 7 M6X16 25mm
2
100MS 18 7.5 9 M8X16 25mm
2
160
25 12.5 9.5 M8X20
70mm
2
250 70mm
2
400
32 14 16
M10X25 120mm
2
630 M10X35 120mm
2
800 44.5 12 16 M12X30 -
■

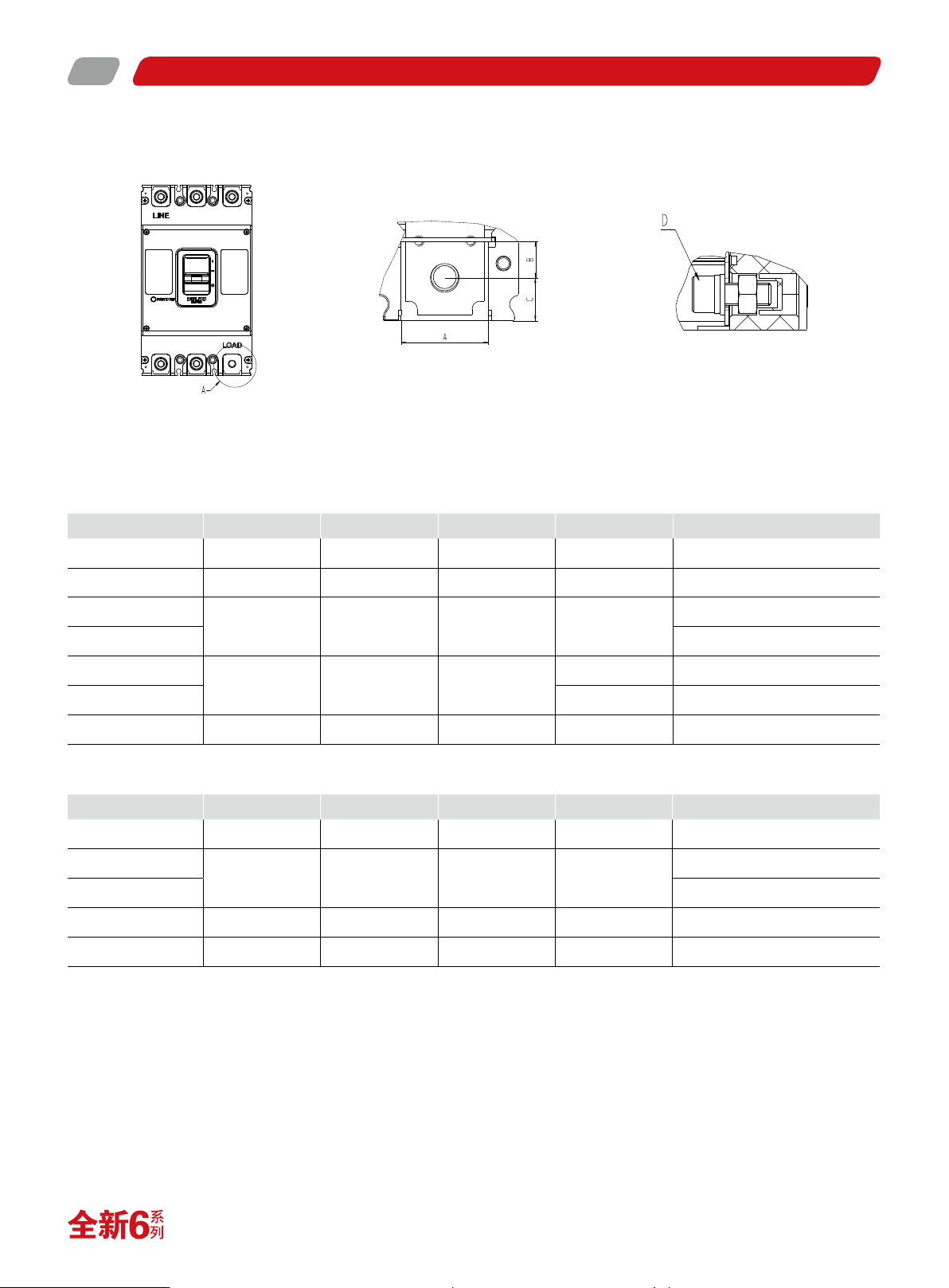

端子板安装孔图
注：
1
、以下型号的断路器可适配
DIN46235
接线鼻
2
、超出接线能力的情况可向本公司购买扩展端子附件
型号
A B C D DIN46235
接线鼻的最大接线能力
125 18 7.5 9 M8
×
16 25mm
2
160
25 12.5 9.5 M8
×
20
70mm
2
250 70mm
2
400 32 14 16 M10
×
25 120mm
2
630 44.5 12 16 M12
×
30 -
CDM6i&CDM6Li
塑壳断路器
