1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
10
1.3 Hardware
1.3.1 Einbau des Stoppermoduls
1
Um die Kabelverlegung zu vereinfachen, demontieren Sie die Abdeckung von Bestückbereich 2!
Diese muss wieder montiert werden, sobald die Maschine eingeschaltet wird. Mit demontierter
Haube ist dieser Bereich nicht abgesichert! 1
1
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Demontieren Sie den Aufbau der Ausgabeseite.
1
Abb. 1.11 - 1 Eingreifschutz Ausgabeseite entfernen
Schrauben lösen
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
11
1

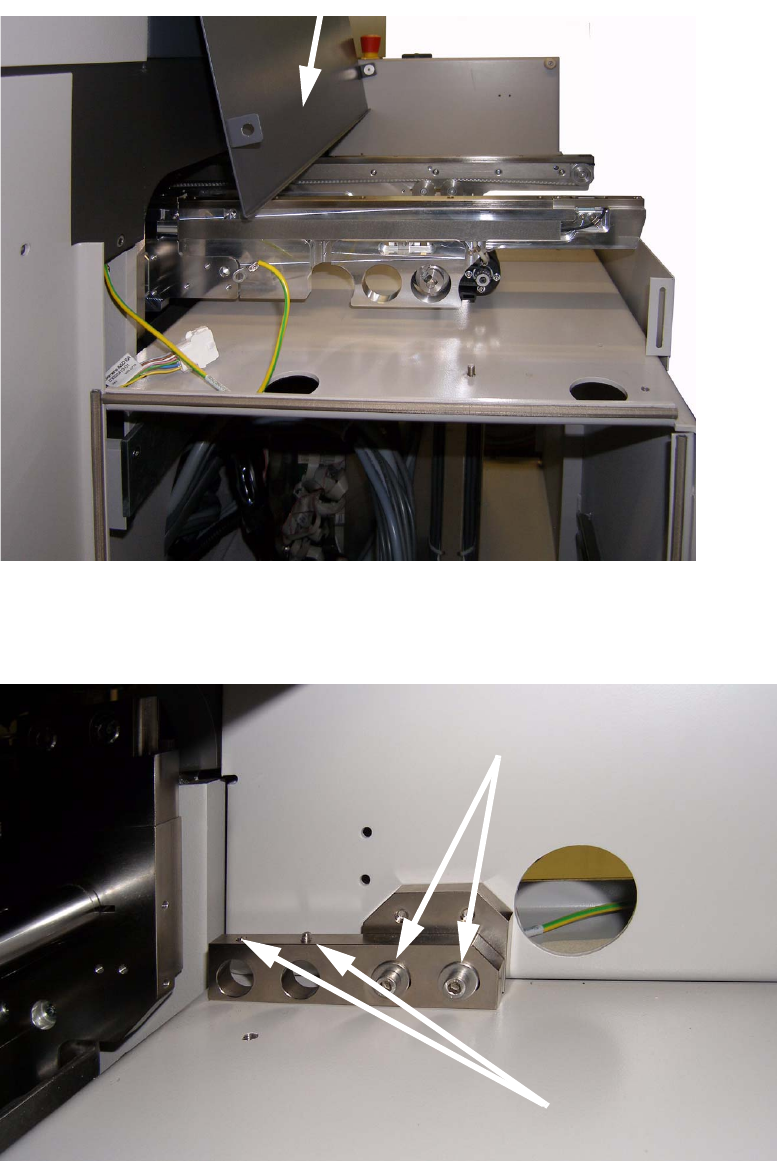

Abb. 1.11 - 2 Demontage Seitenwange und Abdeckung Ausgabeband entfernen
: Montieren Sie die Aufnahme der Stopperführung an der linken Seitenwange.
1
Abb. 1.11 - 3 Montage Aufnahme Wange links
Abdeckung Ausgabeband entfernen
Schrauben lose anziehen
Madenschrauben zur
Befestigung der
Führungswellen
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
12
: Legen Sie das Stoppermodul zwischen die Transportwangen und ziehen Sie die beiden Füh-
rungswellen durch das Stoppermodul bis zur bereits montierten Aufnahme an der linken Sei-
tenwange. Hier befestigen Sie die Führungswellen mit den Madenschrauben.
1
Abb. 1.11 - 4 Montage Stoppereinheit
1
Abb. 1.11 - 5 Stopper links fixieren
Einstelllehre für die
Höhe der
Führungswellen
