1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
8
1.2 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.2.1 Definitionen
1
Hinweis 1
1
1
1
Vorsicht 1
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
9
1.2.2 Laserschutzhinweise
1
Laserstrahlung! 1
Die Strahlung der Laserdiode im LP-Transport (Rot-
licht bzw. IR-Licht) ist für das menschliche Auge
schädlich. 1
: Blicken Sie deshalb nicht in den Laserstrahl!
: Achten Sie auf mögliche Reflexionen des Laser-
strahls während des Betriebs.
1
1
1
1
1
1
1
Die Ausgangsleistung des Laserstrahls beträgt am Lesefenster max. 1,0 mW. Die Lichtschranke
ist deshalb in die Schutzklasse 2 eingeordnet. 1
Jede Manipulation an der Lichtschranke muß unterbleiben. 1
1
1
1
1
1
1
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
10
1.3 Hardware
1.3.1 Einbau des Stoppermoduls
1
Um die Kabelverlegung zu vereinfachen, demontieren Sie die Abdeckung von Bestückbereich 2!
Diese muss wieder montiert werden, sobald die Maschine eingeschaltet wird. Mit demontierter
Haube ist dieser Bereich nicht abgesichert! 1
1
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Demontieren Sie den Aufbau der Ausgabeseite.
1

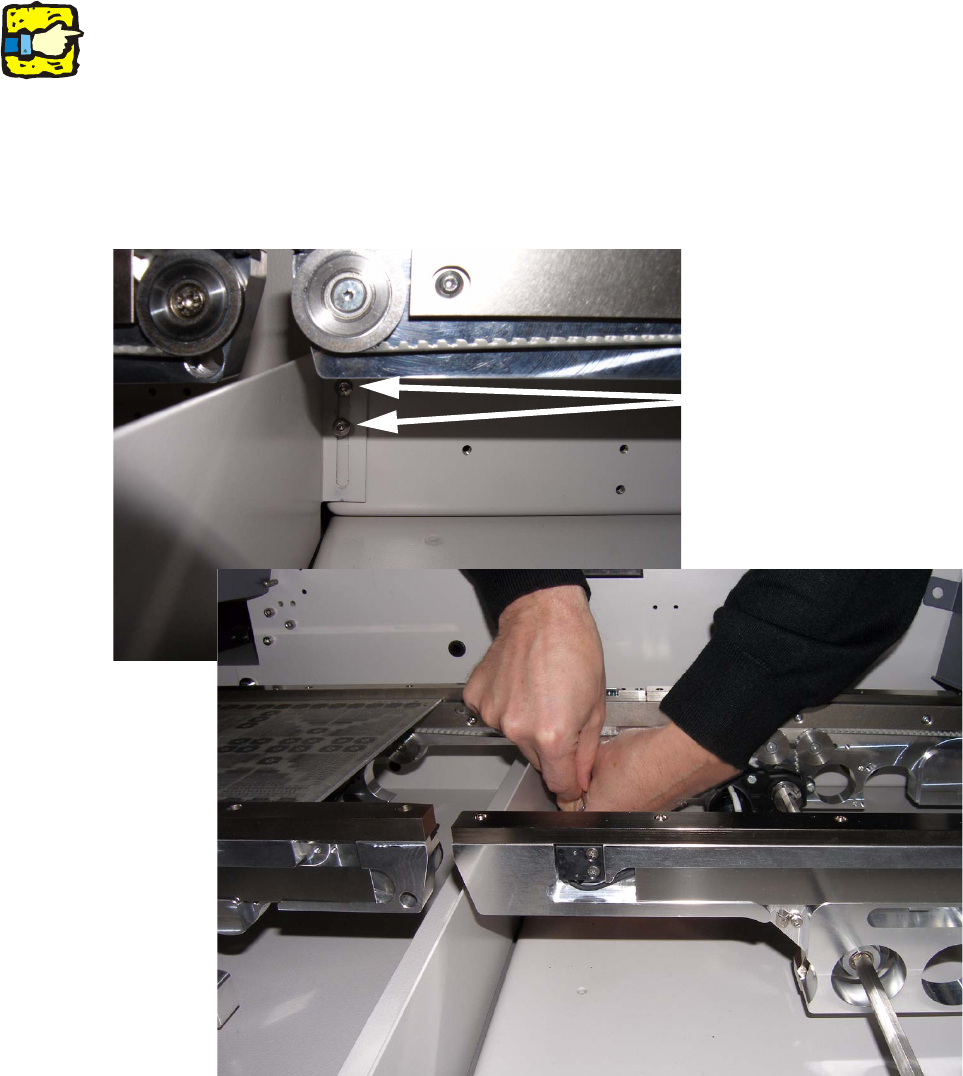

Abb. 1.11 - 1 Eingreifschutz Ausgabeseite entfernen
Schrauben lösen
