Reference No. 9F02141 Investigat ive report Call Center No. 0 1 63 1 2/022954 (Page) 3 / 11 様式番号 9F30-00- 1 7 （第２版） 2 : 将盖子的外侧用抹布擦干净。 特别是排气孔处。 注意 净时，可以用酒 精 , 但 是请不要使 用信那水 thinner 等使橡胶膨胀的有机溶剂。 ②：汚れているカバーの外側をウエス等できれいに 拭く。特…

100%1 / 11
Reference No.
9F02141
Investigative
report
Call Center No.
016312/022954
(Page)
2/11
様式番号 9F30-00-17（第２版）
机械式气阀的清扫和加油的顺序
机械式气阀的清扫和加油的顺序机械式气阀的清扫和加油的顺序
机械式气阀的清扫和加油的顺序
请让参加过培训的人进行机械式气阀的保养。
请让参加过培训的人进行机械式气阀的保养。请让参加过培训的人进行机械式气阀的保养。
请让参加过培训的人进行机械式气阀的保养。
1. 机械式气阀的拆卸顺序
机械式气阀的拆卸顺序机械式气阀的拆卸顺序
机械式气阀的拆卸顺序
·在机械式气阀的组装面上,有两个地方有 O 型环。
·拆下时,O 型环有落下的可能性。请在桌子上放上布,以防止找不着。
·将机械式气阀从机器上的支撑轴中取下来。
O 型环: A5054Y (形式 4-1W, 黑田精工制)
メカニカルバルブ清掃・グリス給油手順書
メカニカルバルブ清掃・グリス給油手順書メカニカルバルブ清掃・グリス給油手順書
メカニカルバルブ清掃・グリス給油手順書
メカニカルバルブのメンテナンスは、トレーニングを受けた方にて行なって下さい
メカニカルバルブのメンテナンスは、トレーニングを受けた方にて行なって下さいメカニカルバルブのメンテナンスは、トレーニングを受けた方にて行なって下さい
メカニカルバルブのメンテナンスは、トレーニングを受けた方にて行なって下さい
１．メカ
１．メカ１．メカ
１．メカニカルバルブ取り外し手順
ニカルバルブ取り外し手順ニカルバルブ取り外し手順
ニカルバルブ取り外し手順
・
・・
・メカニカルバルブの取付け面には、２箇所 O リングが取りついています。
・取り外し時、O リングが落下する可能性がありますのでテーブル上にウエス等、落下しても紛失
しない様準備します。
・ メカニカルバルブを機上にて支持軸から取り外します。
Ｏリング：Ａ5054Ｙ(型式 4-1Ｗ、黒田精工製)
２．
２．２．
２．机械式气阀的清扫和加油的顺序
机械式气阀的清扫和加油的顺序机械式气阀的清扫和加油的顺序
机械式气阀的清扫和加油的顺序
注意事项: 机械式气阀被分解后,会成盖子、主体、O 型环这 3 个部分。
再组装时，请不要改变其组合。
２．メカニカルバルブ清掃・グリス給油手順
２．メカニカルバルブ清掃・グリス給油手順２．メカニカルバルブ清掃・グリス給油手順
２．メカニカルバルブ清掃・グリス給油手順
・ 注意事項 ： メカニカルバルブを分解するとカバー、ボディー、Ｏリングの 3 ピースとなります
再組付け時組み合わせを変えないで下さい。
参考图 组装内容・注意点
1. 拆下盖子上的二个螺丝、取下盖子。注
意不要损坏螺丝上的十字孔.
使用螺丝: 十字型圆型小(0 号)M2X6L
(Bolts used: C/R PAN Screw (no.0)
M2*6L)
推荐使用的螺丝刀:精密螺丝刀 1 号
①：カバー取付ねじ（２本）を外し、カバーを外す。
ねじの十字穴を破損しない様に注意する！
（使用ねじ 十字穴付なべ小（０番）M2×6L）
推奨ドライバー：精密ドライバー№１
主体
盖子
Reference No.
9F02141
Investigative
report
Call Center No.
016312/022954
(Page)
3/11
様式番号 9F30-00-17（第２版）
2 :将盖子的外侧用抹布擦干净。特别是排气孔处。
注意
净时，可以用酒精,但是请不要使用信那水
thinner 等使橡胶膨胀的有机溶剂。
②：汚れているカバーの外側をウエス等できれいに
拭く。特に排気ポート部。
注意：洗浄する際にアルコールの使用は問題ありませ
んが、シンナー等の有機溶剤はゴムの膨潤の原因とな
りますので使用しないでください。
3: 用棉棒等将轴承内部擦干净。
※注意:
洗净时，可以用酒精,但是请不要使用信那
水 thinner 等使橡胶膨胀的有机溶剂。
③：軸受内部を綿棒等できれいに拭く。
※注意
洗浄する際にアルコールの使用は問題ありません
が、シンナー等の有機溶剤はゴムの膨潤の原因
となりますので使用しないでください。
4: 将盖子的内侧也擦干净.
特别是排气孔处、阀塞的顶住部。
※注意:
洗净时，可以用酒精,但是请不要使用信那水
thinner 等使橡胶膨胀的有机溶剂。
④：カバーの内側もきれいに拭く。
特に排気ポート部、スプール突当て部。
※注意
→ 洗浄する際にアルコールの使用は問題ありません
が、シンナー等の有機溶剤はゴムの膨潤の原因と
なりますので使用しないでください。
排气孔
阀塞的顶住部
排气孔
Reference No.
9F02141
Investigative
report
Call Center No.
016312/022954
(Page)
4/11
様式番号 9F30-00-17（第２版）

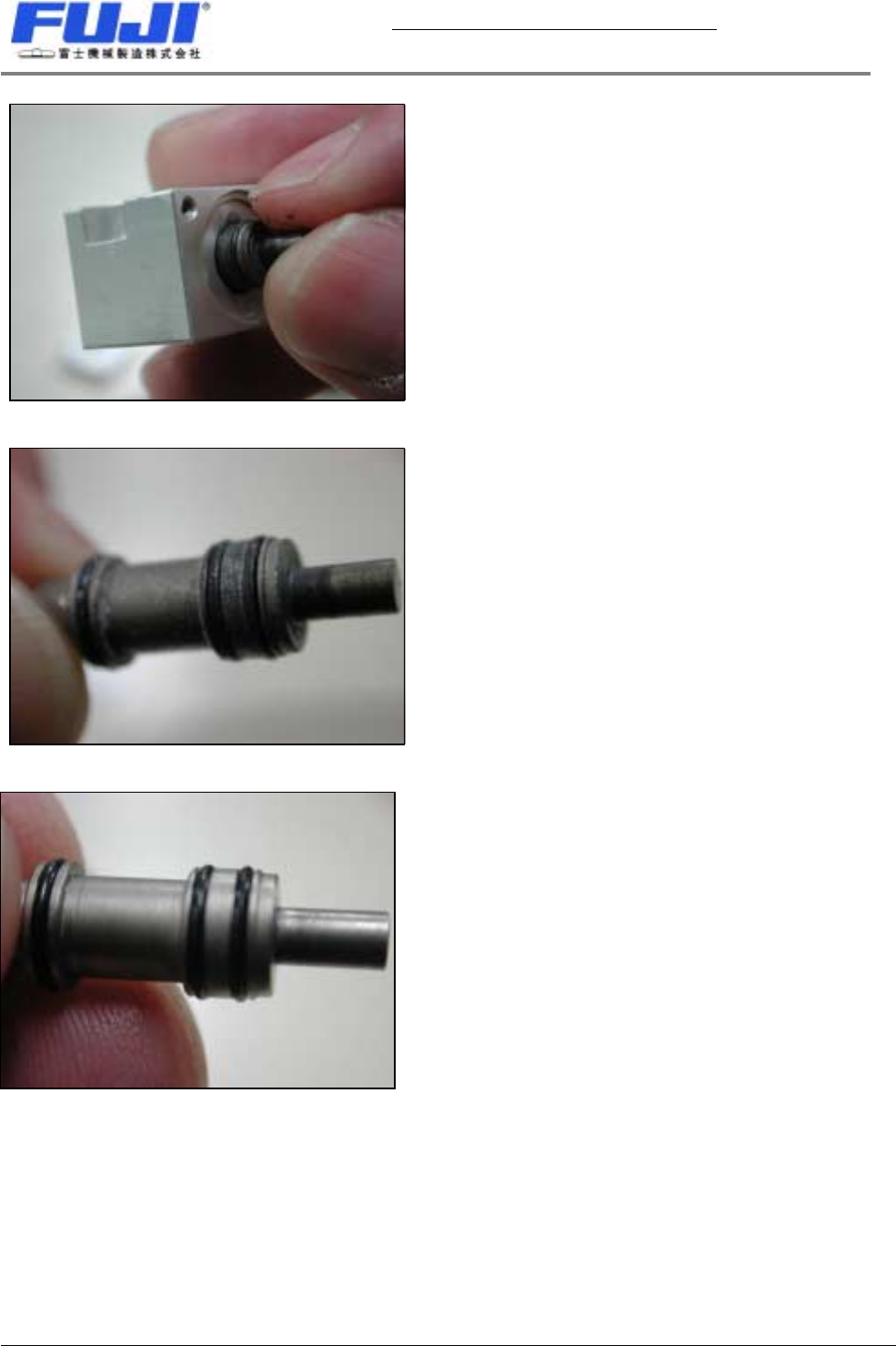

5: 将阀塞从主体中拔出。
⑤：スプールをボディから抜く。
6: 确认阀塞的状态
⑥：スプールの状態を確認する。
7: 用气枪等吹掉附着在其上的尘垢。
用抹布将弄脏的阀塞擦干净。当心不要损伤三
个封闭环。
※注意:
洗净时，可以用酒精,但是请不要使用信那水
thinner 等使橡胶膨胀的有机溶剂。.
由于使用了特殊的封闭环，封闭环破损、变形
时，阀塞组件 Assy (阀塞 + 封闭环: S3256A),
或者需要交换成新的气阀。
⑦：エアーガンで付着しているゴミを取り除き、汚れているスプールをウエス等できれいに拭く。
シールリング（３箇所）に傷をつけないよう注意する。
※注意
洗浄する際にアルコールの使用は問題ありませんが、シンナー等の有機溶剤はゴムの膨潤の原因となり
すので使用しないでください。 特殊シールリングを使用しており、シールリングが破損、変形している場合、
スプール Assy(スプール＋シーリング)：S3256A、もしくはバルブ新品への交換となります。
