NPM X / NPM 安全注意事项 MFTUXC-SF-02N-14 Page S-11 安装位置的注意事项 交换台车上的通用型转印装置的位置有安装和卸下位置、作业位置、运转位置的三种。 请在 正确的位置上进行通用型转印装置的操作和作业。 安装和 卸下位置 : 是在交换台车上安装或卸下通用型转 印装置的位置。在此状态 下，如果用手压下通用型装置，则很 危险。请注意。同时，为 了减少那种危险，请不要放置在该位 置上。 MFTU-NP…
NPM X / NPM
安全注意事项
Page S-10 MFTUXC-SF-02N-14

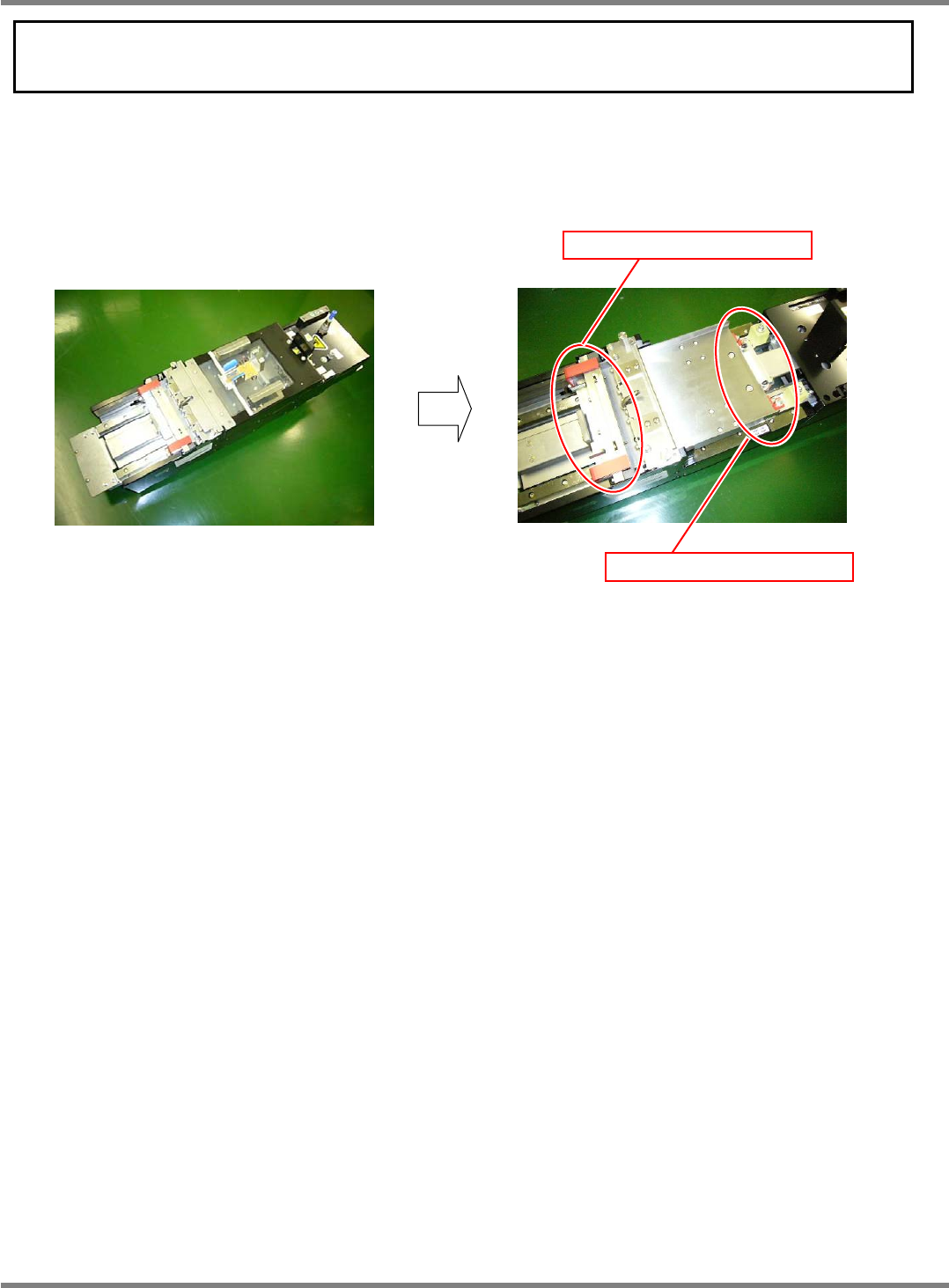

关于红色固定零件的拆卸
搬送本机时为了固定转印台轴及刮板轴，用红色固定零件对其进行固定。
共有4个固定零件全部拆卸，并将其保管。
拆卸开闭罩盖后
刮板轴固定零件
(
共
2
处
)
转印台轴固定零件
(
共
2
处
)
NPM X / NPM
安全注意事项
MFTUXC-SF-02N-14 Page S-11

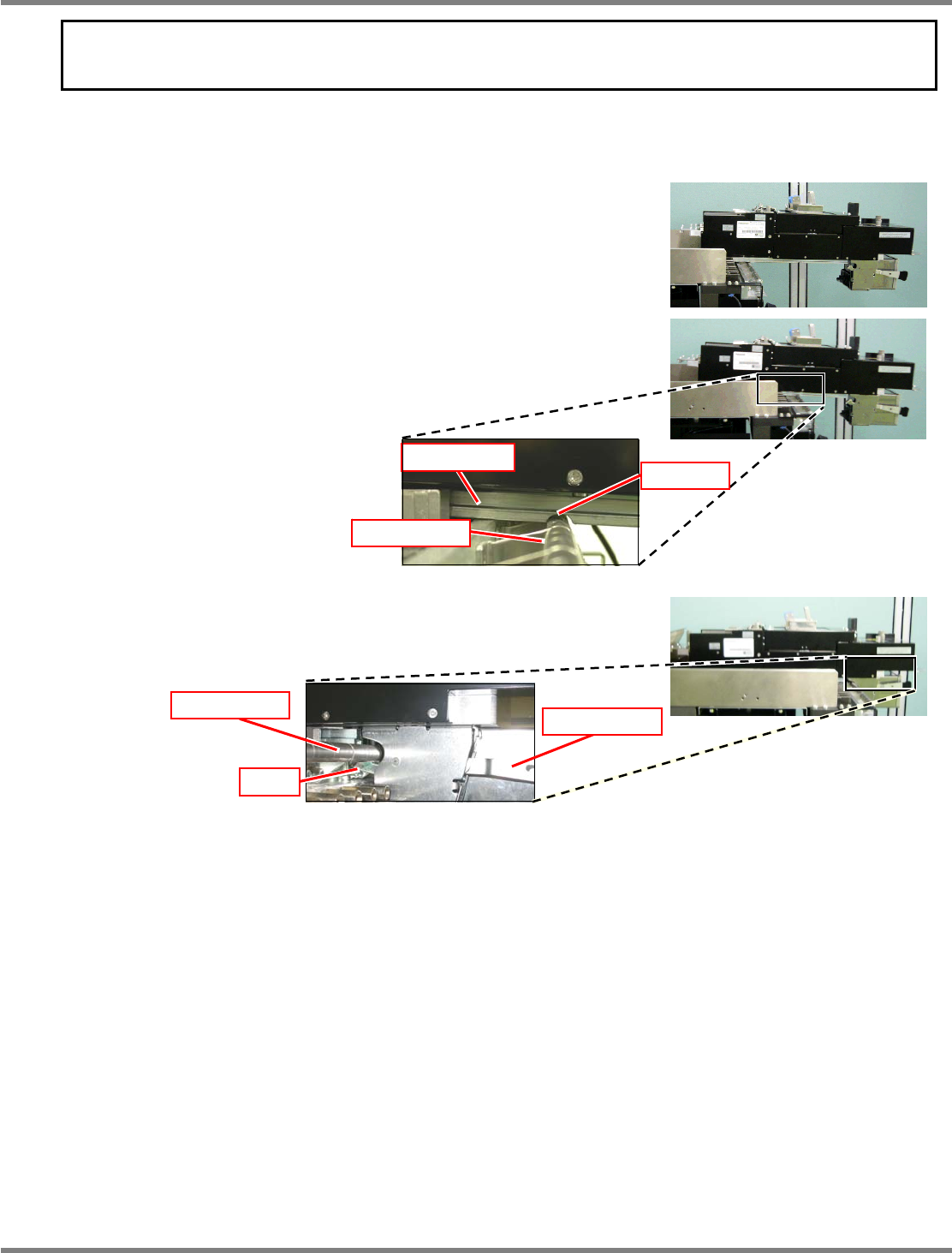

安装位置的注意事项
交换台车上的通用型转印装置的位置有安装和卸下位置、作业位置、运转位置的三种。请在
正确的位置上进行通用型转印装置的操作和作业。
安装和
卸下位置
:
是在交换台车上安装或卸下通用型转印装置的位置。在此状态
下，如果用手压下通用型装置，则很危险。请注意。同时，为
了减少那种危险，请不要放置在该位置上。
MFTU-NPM-PIC011
作业位置
:
是滚轮导轨进入导轨轨道的切口中的位置。该位置是进行刮板
的安装或卸下、转印材料的设置以及维护作业等的位置。在本
手册中的各作业的步骤说明中说明，根据需要应在该作业位置
上进行作业。
MFTU-NPM-PIC012
MFTU-103P
运转位置
:
该位置是为了把通用型转印装置在手动模式或自动运转的状态
下运转的位置。转印装置通过夹紧把手端部的钩挂在滚轮导轨
上，而固定在该位置上。
MFTU-NPM-PIC013
MFTU-104P
各位置的移动
安装和
卸下位置
作业位置
将转印装置推入本机器内。
滚轮导轨将会停止在进入导轨轨道的切口中
(
作业位置
)
的位置。
作业位置
安装和卸下位置
一边抬起转印装置的把手，一边将其拉到前面一点。
在此状态下将其拉到安装位置。
作业位置
运转位置
一边抬起转印装置的把手，一边将其稍微推入到本机器内。
在把夹紧把手往上抬起的状态下，将通用型转印装置推入直到停住为止。
放开夹紧把手。
(
夹紧把手端部的钩挂在滚轮导轨上。
)
运转位置
作业位置
一边抬起夹紧把手，一边拉出转印装置。
滚轮导轨将会停止在进入导轨轨道的切口中的位置
(
作业位置
)
。
钩
夹紧把手
滚轮导轨
切口
导轨轨道
滚轮导轨
NPM X / NPM
安全注意事项
Page S-12 MFTUXC-SF-02N-14
关于转印材料
按照转印材料厂商提供的规格书、使用说明书，请安全地使用转印材料。
必须先获得转印材的安全数据表
(SDS)
，在使用转印材料时，请按照此
记载内容。
废弃注射器时，请按照当地的法规正确进行。
MFTU-047P
