NPM X / NPM 通用型转印装置 4.1 转印材料的初始供给方法与成膜确认 Page 4-10 MFTU-EJM9BC-MB-04N-17 4.1.2 成膜的确认 1 按下 。 2 按下 。 3 按下 。 4 按下 [ 转印 ] 。 5 输入用于生产的膜的最大厚度。  请在刮板调节量 1 和刮板调节量 2 栏中用数字 键输入同一数值。 6 按下 + [ 骚取 ] 。 7 按下 + [ 连续动作 ] 。 会反复执行成膜、骚取的动作…

100%1 / 120
NPM X / NPM
通用型转印装置
4.1
转印材料的初始供给方法与成膜确认
MFTU-EJM9BC-MB-04N-17 Page 4-9
13
将通用型转印装置安装在运转位置上。
MFTU-NPM-PIC112
NPM X / NPM
通用型转印装置
4.1
转印材料的初始供给方法与成膜确认
Page 4-10 MFTU-EJM9BC-MB-04N-17
4.1.2
成膜的确认

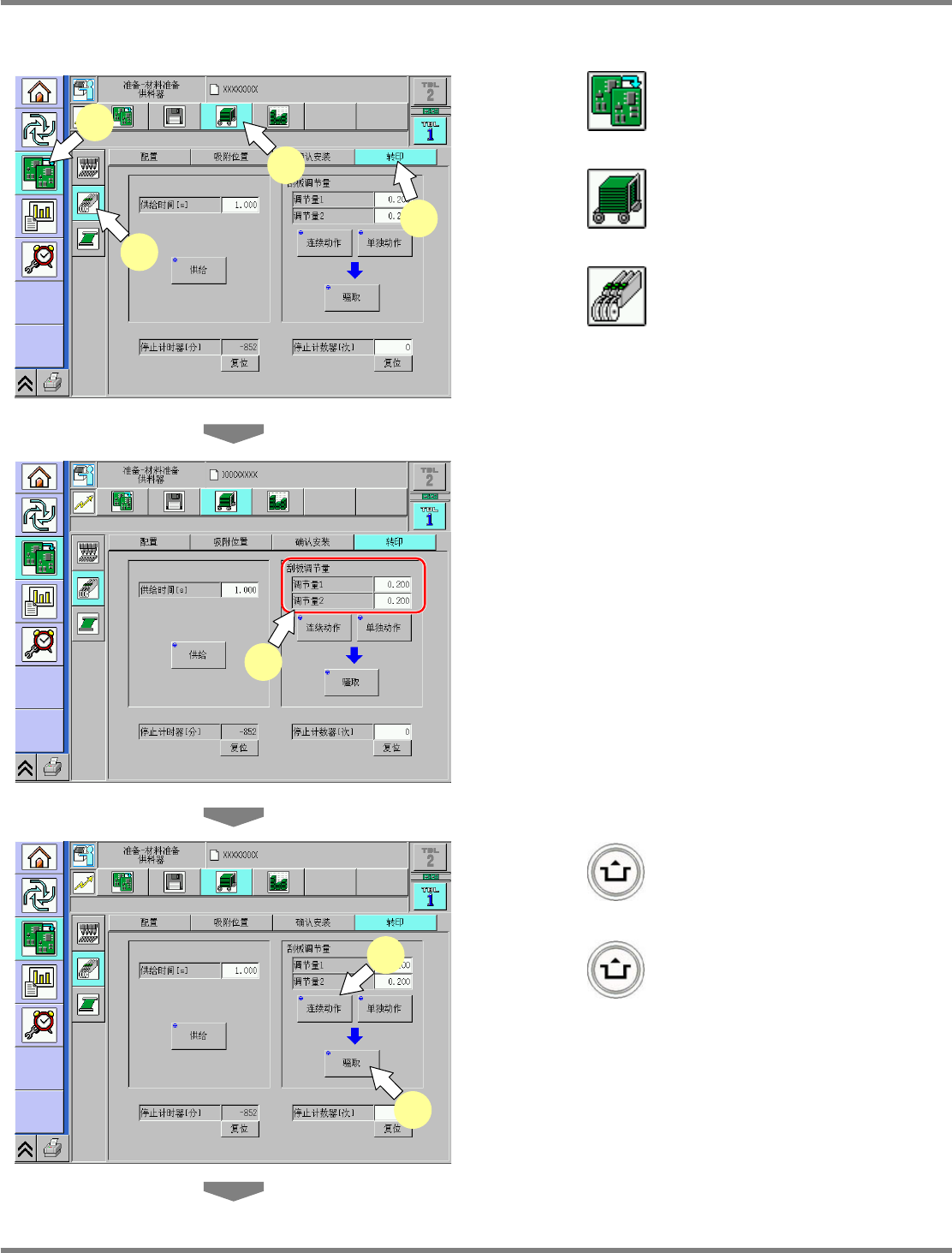

1
按下
。
2
按下
。
3
按下
。
4
按下
[
转印
]
。
5
输入用于生产的膜的最大厚度。
请在刮板调节量
1
和刮板调节量
2
栏中用数字
键输入同一数值。
6
按下
+ [
骚取
]
。
7
按下
+ [
连续动作
]
。
会反复执行成膜、骚取的动作。
ChangeFdrStamperUnit-01C00
2
1
4
3
ChangeFdrStamperUnit-01C00
6
7
ChangeFdrStamperUnit-01C00
5
NPM X / NPM
通用型转印装置
4.1
转印材料的初始供给方法与成膜确认
MFTU-EJM9BC-MB-04N-17 Page 4-11
8
停止动作。
进行一段时间的连续动作后，按下操作面板的
使动作停止。
9
将伺服开关置于
OFF
。
10

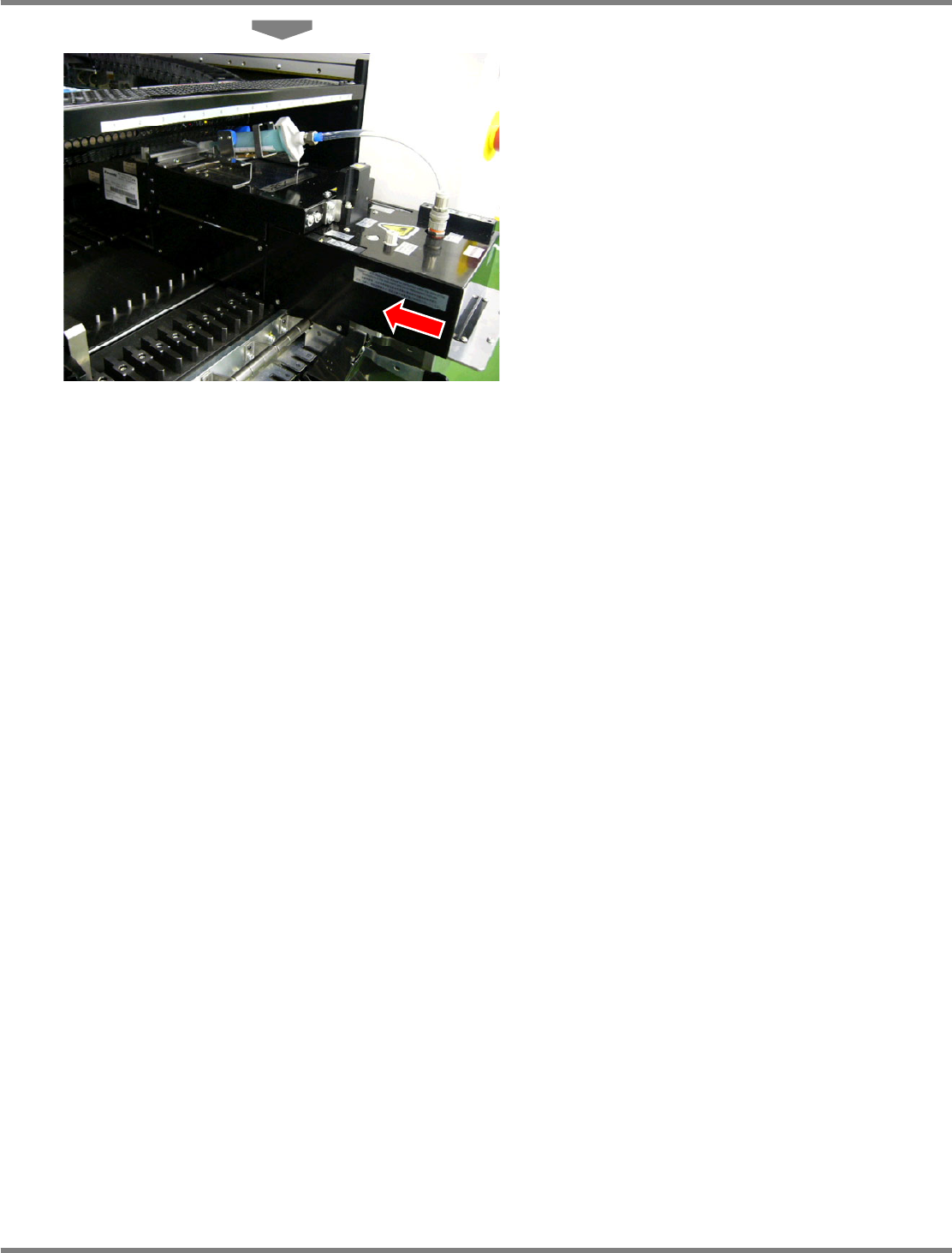

确认膜。
打开盖，目视确认左图的必要稳定膜范围内形成
了均匀的膜。
Y
方向请以刻印为目标。
一直到在必要稳定膜范围内形成了稳定的膜为
止、重复步骤
6 ~ 9
的操作。
标准
:
标准范围
扩展
:
转印位置的扩展范围
对应的刻印
稳定膜需要范围的起点
NPM
系列
NPM X
系列
范围
1: 30 mm
NPM / NPM X
用
刻印
1
刻印
2
2 吸嘴头、
3 吸嘴头、
3 吸嘴头 V2
标准
轻量 16 吸嘴头
标准
范围
2: 50 mm
NPM / NPM X
用
刻印
1
刻印
3
轻量 16 吸嘴头、
8 吸嘴头、
轻量 8 吸嘴头、
标准
轻量 8 吸嘴头、
4 吸嘴头、
3 吸嘴头 V2
标准/扩展
2 吸嘴头、
3 吸嘴头、
3 吸嘴头 V2
扩展
轻量 8 吸嘴头
扩展
CM
表示
CM
用刻印
的标签
CM
用刻印
范围
: 110 mm
10 mm
10 mm
Y 方向
稳定膜需要范围
(NPM / NPM X)
范围
1
范围
2
NPM / NPM X
用
刻印
1
NPM
表示
NPM / NPM X
用刻印的标签
NPM / NPM X
用
刻印
2
NPM / NPM X
用
刻印
3
