NPM X / NPM
通用型转印装置
2.2
转印台、刮刀装置以及刮板的安装
MFTU-EJM9BC-MB-02N-19 Page 2-7
2.2
转印台、刮刀装置以及刮板的安装

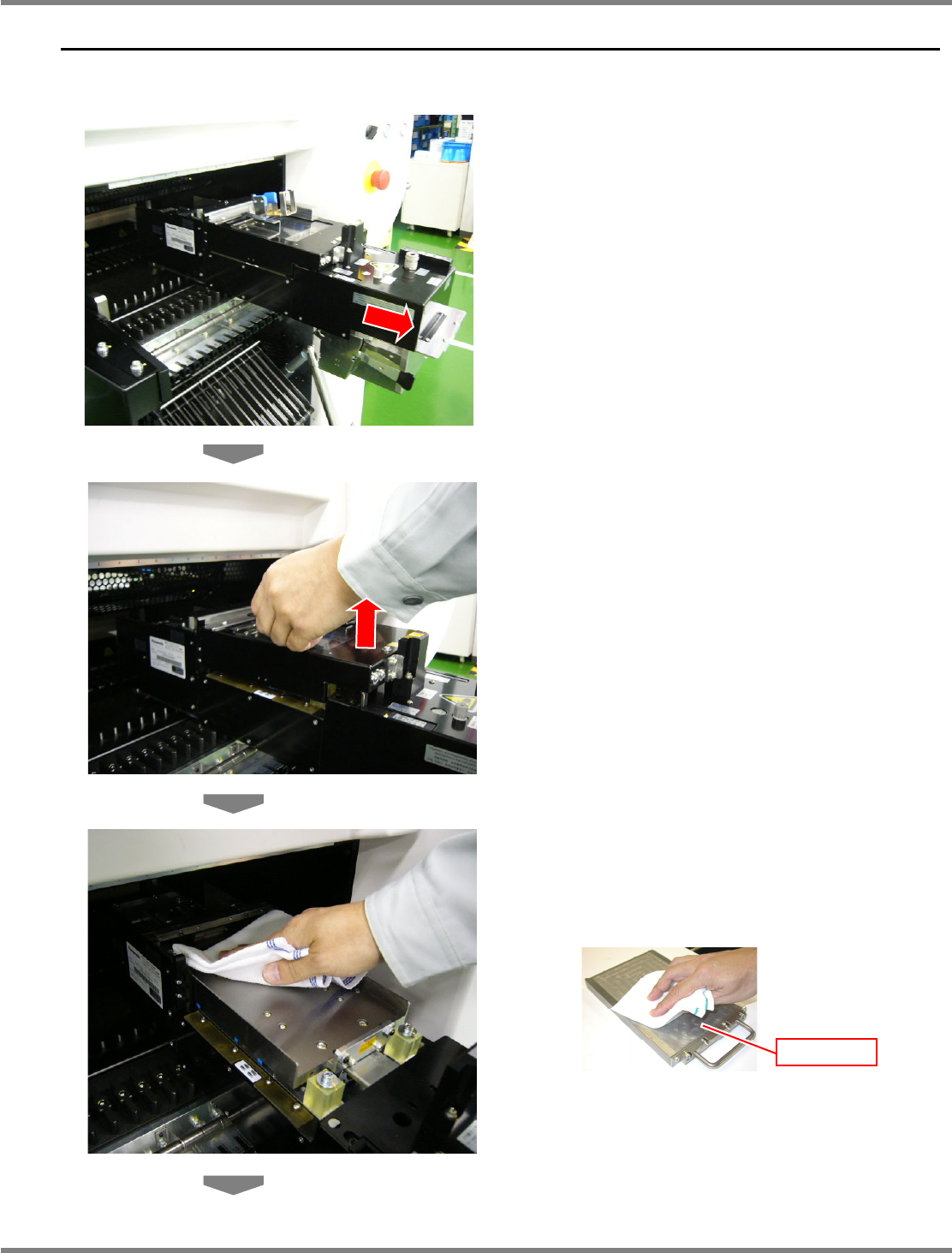

按照以下步骤，安装转印台，刮刀装置以及刮板。
1
把通用型转印装置拉到作业位置。
2
拆下盖子。
3
将转印台安装部、以及转印台背面擦拭
干净。
如果在转印台安装部和转印台背面有污垢或异
物，则无法正常的成膜。
MFTU-119P
转印台背面
MFTU-NPM-PIC017
MFTU-NPM-PIC015
MFTU-NPM-PIC016
NPM X / NPM
通用型转印装置
2.2
转印台、刮刀装置以及刮板的安装
Page 2-8 MFTU-EJM9BC-MB-02N-19

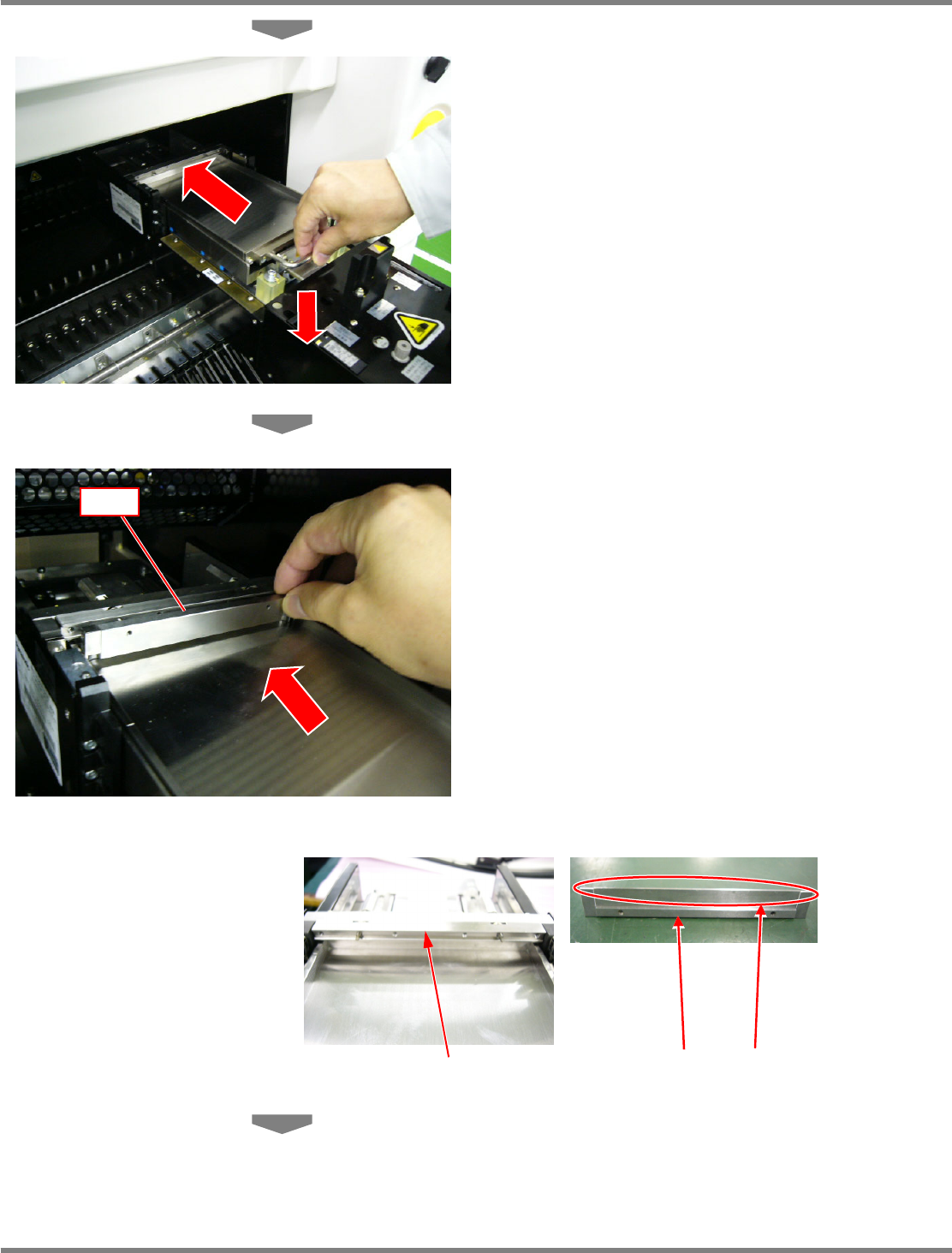

4
安装转印台。
5
将转印台的手柄向下方压下。
6
安装刮板。
此时，确认刮板安装面、以及刮板背面是否有
污垢和异物，如果有，请进行清扫。
请注意刮板的角不要撞到转印台。另外，在使
用刮板时，请注意不要将物体撞到成膜部。若
成膜部受到损伤，则有可能无法安定地成膜。
MFTU-NPM-PIC020
MFTU-NPM-PIC010
刮板安装面
安装面
成膜部
MFTU-NPM-PIC018
MFTU-NPM-PIC019
刮板
NPM X / NPM
通用型转印装置
2.2
转印台、刮刀装置以及刮板的安装
MFTU-EJM9BC-MB-02N-19 Page 2-9
7
拧紧安装螺丝(
2
处)。
注意)
为了使拧紧时左右均等，请
左右交互地拧紧。
不要使用工具等，请务必用手牢固地拧紧安装
螺丝。在拧松时，也可以使用工具。
8
安装刮刀装置。
拧紧安装螺丝(
2
处)。
注意)
为了使拧紧时左右均等，请
左右交互地拧紧。
不要使用工具等，请务必用手牢固地拧紧安装
螺丝。在拧松时，也可以使用工具。
请将转印装置侧的定位销对准刮刀装置侧的孔
后，装上刮刀装置。
MFTU-NPM-PIC022
MFTU-NPM-PIC023
MFTU-NPM-PIC005
定位销
