NPM X / NPM
通用型转印装置
4.1
转印材料的初始供给方法与成膜确认
MFTU-EJM9BC-MB-04N-17 Page 4-11
8
停止动作。
进行一段时间的连续动作后，按下操作面板的
使动作停止。

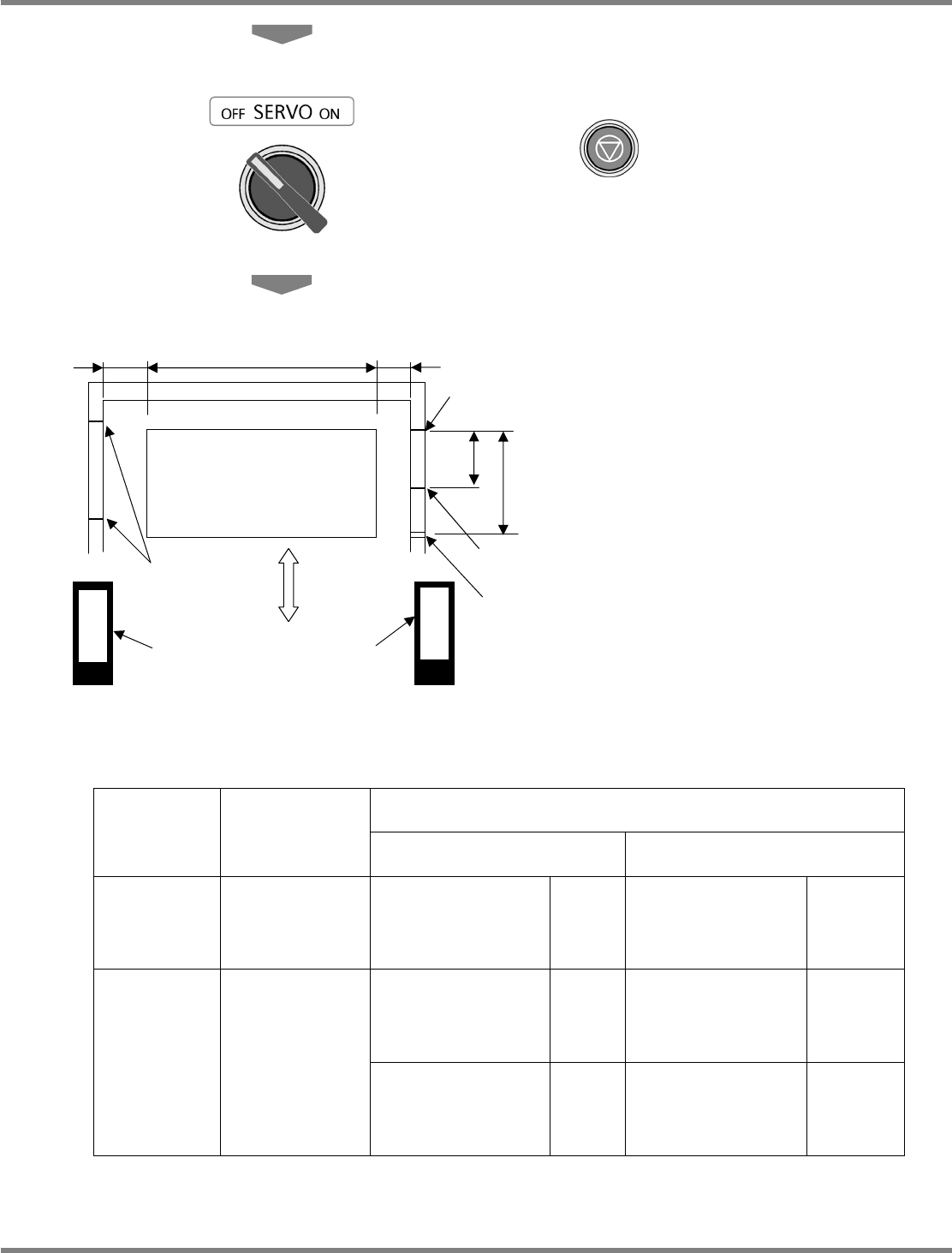

9
将伺服开关置于
OFF
。
10
确认膜。
打开盖，目视确认左图的必要稳定膜范围内形成
了均匀的膜。
Y
方向请以刻印为目标。
一直到在必要稳定膜范围内形成了稳定的膜为
止、重复步骤
6 ~ 9
的操作。
标准
:
标准范围
扩展
:
转印位置的扩展范围
对应的刻印
稳定膜需要范围的起点
NPM
系列
NPM X
系列
范围
1: 30 mm
NPM / NPM X
用
刻印
1
刻印
2
2 吸嘴头、
3 吸嘴头、
3 吸嘴头 V2
标准
轻量 16 吸嘴头
标准
范围
2: 50 mm
NPM / NPM X
用
刻印
1
刻印
3
轻量 16 吸嘴头、
8 吸嘴头、
轻量 8 吸嘴头、
标准
轻量 8 吸嘴头、
4 吸嘴头、
3 吸嘴头 V2
标准/扩展
2 吸嘴头、
3 吸嘴头、
3 吸嘴头 V2
扩展
轻量 8 吸嘴头
扩展
CM
表示
CM
用刻印
的标签
CM
用刻印
范围
: 110 mm
10 mm
10 mm
Y 方向
稳定膜需要范围
(NPM / NPM X)
范围
1
范围
2
NPM / NPM X
用
刻印
1
NPM
表示
NPM / NPM X
用刻印的标签
NPM / NPM X
用
刻印
2
NPM / NPM X
用
刻印
3
NPM X / NPM
通用型转印装置
4.1
转印材料的初始供给方法与成膜确认
Page 4-12 MFTU-EJM9BC-MB-04N-17
[

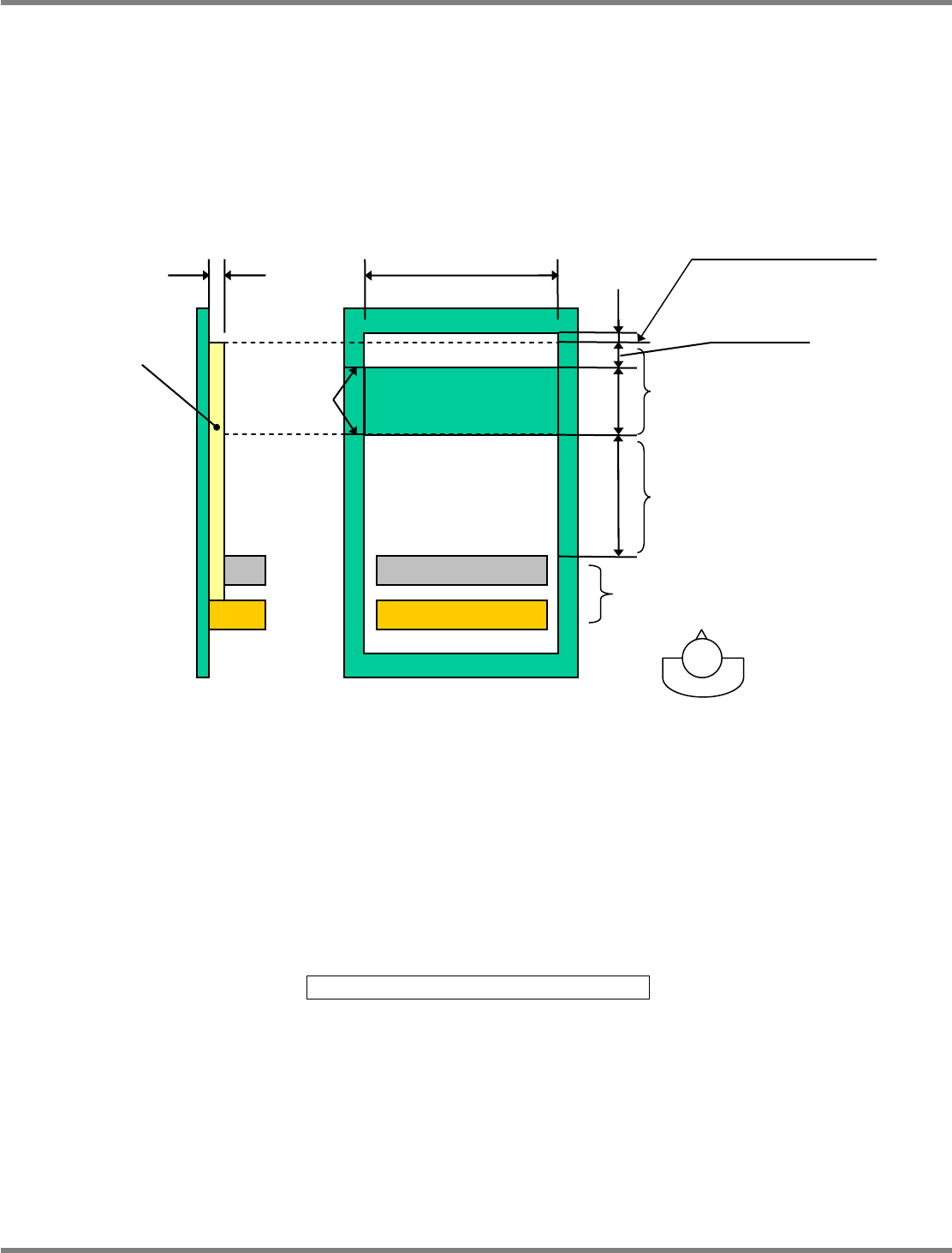

补充
]
关于初始供给量
初始供给量
V
以下述计算式算出。
如超过初始供给量，则会从刮刀的两端漏出，造成材料浪费。
关于初始供给量
V
的想法
初始供给量
V
的内容
成膜必要区域
A: 130 [mm]
(23.5 + 50) [mm]
生成膜厚
t
= 9555
t [mm
3
]
调整区域
B: 130 [mm]
80 [mm]
生成膜厚
t
=10400
t [mm
3
] ········
考虑了膜完了后的安全区域
补充区域
C: 1500 [mm
3
] ··················
生产中由于转印而发生的消费量
初始供给量
V
t:
生成膜厚
[mm]
V = A + B + C = 9555
t + 10400
t + 1500 [mm
3
]
= (9555 + 10400)
t + 1500 [mm
3
]
= 19955
t + 1500 [mm
3
] ·········· (
式
1)
例：生成膜厚
t = 0.20 [mm]
时、必要的供给量：
V = 19955
0.20 + 1500 = 5491 [mm
3
]
所以成为
5500 [mm
3
]
。
刮板
转印区域
刮刀
130 (mm)
成膜必
调整
区域
B
补充
区域
C
生成膜厚
t
刮动开始位置
刻印
2.5 (mm) 50 (mm) 80 (mm)
23.5 (mm)
转印材料
NPM X / NPM
通用型转印装置
4.2
自动供给参数的设定
MFTU-EJM9BC-MB-04N-17 Page 4-13
4.2
自动供给参数的设定
作为自动供给参数，有这样
3
个：
材料供给气压
转印材料供给时间
转印可能次数
(根据前次转印材料供给而来的转印可能次数)
自动供给参数的标准设定如下。
材料供给气压
0.25 [MPa]
压力的设定方法请参照
‘4.2.4
材料供给气压的调整
’
。
转印材料供给时间
1 [s]
供给时间的设定请参照
‘3.3.2
转印开关
’
。
转印可能次数的算出请按以下步骤进行。
转印可能次数的设定请参照
‘3.3.2
转印开关
’
。
请将
‘
转印材料供给停止模式
’
设定为
‘ON:
自动供给
’
。
4.2.1
转印材料的吐出量的计测
4.2.2
每
1
个包装的转印消费量的计测
4.2.3
转印可能次数的算出
