1012-008 13 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE W -3 GT -08080 GT -08081 GT -08082 GT -08083 201 6301670683 ASSY ,GEAR 1 1 1 1 804W--1 10-201 023E0043 201 -01 6301582740 ASSY ,BASE(L) 1 1 1 1 877W--…
0909-008
12
テープフィーダ
TAPE FEEDER
GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083

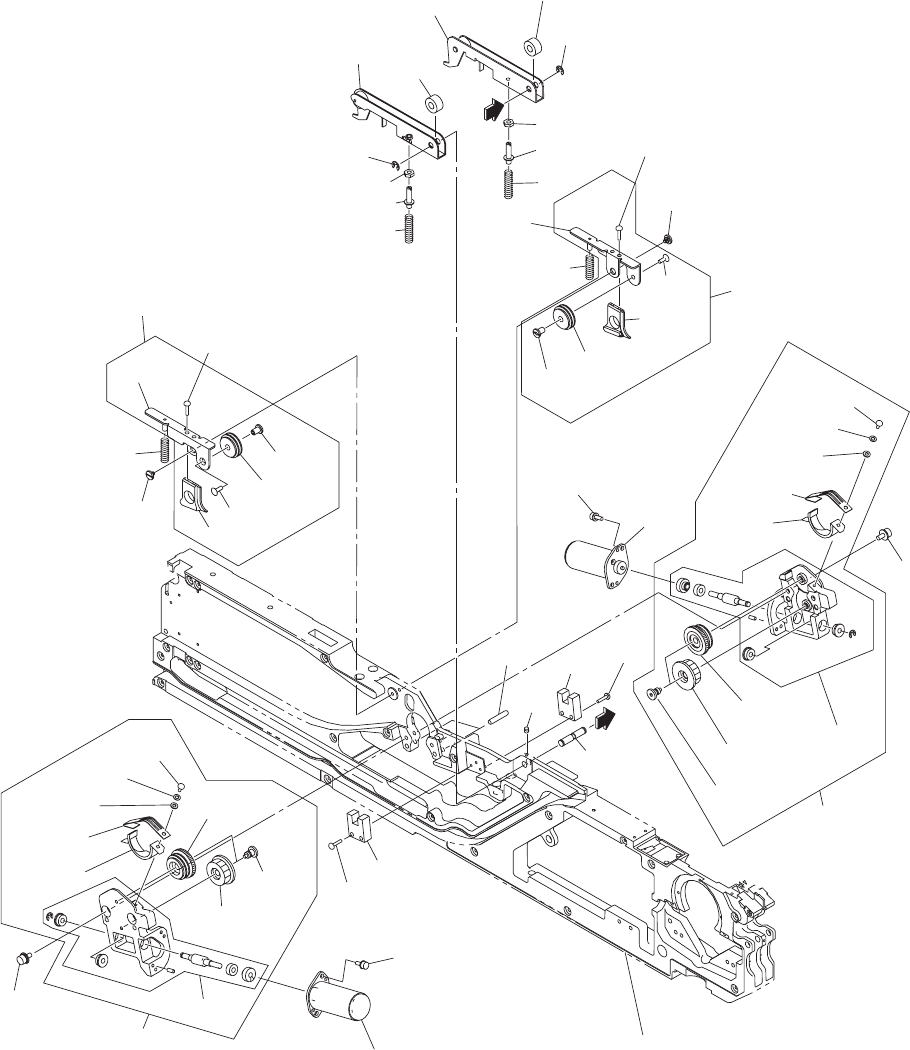

Fig. W-3
カバーテープ巻取り部
Cover Tape Winding Section
221
229
201-08
235
237
.
.
202-01
221
239
227
213
208-01
208-03
208-04
202-05
218
202-03
215
216
232
220
219
See Fig.W
-1
Key No.1
219
220
232
227
213
207-03
201-04
238
239
201-05
201-03
233
214
216
202-02
238
228
234
236
.
.
228
234
236
.
.
229
235
237
.
.
C
C
224
210
210
201-07
201-06
201-09
202-09
202
202-04
202-08
202-07
202-06
201-01
201
201-02
208-06
.
208-07
208-08
.
208-05
208-02
207-02
207-04
207-05
207-01
207-06
.
207-07
207-08
.
207
208
1012-008
13
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
W-3
GT-08080
GT-08081
GT-08082
GT-08083
201 6301670683 ASSY,GEAR 1 1 1 1 804W--110-201 023E0043
201 -01 6301582740 ASSY,BASE(L) 1 1 1
1 877W--010-201 010A0036
201 -02 6301669144 GEAR(HIRA-2) 1 1 1
1 877W--010-201 223E0502
201 -03 6301551449 GEAR 1 1 1
1 877W--010-201 223E0458
201 -04 6301622576 COVER(MAKITORI-2) 1 1 1
1 877W--010-201 211AC677
201 -05 6301347011 PIN,LOCATE(SITEN-1) 2 2 2
2 877W--010-201 216E1539
201 -06 4111255403 SCR PAN 2X4 1 1 1
1 877W--010-201 221E0482
201 -07 4111412509 WASHER SPR 2 1 1 1
1 877W--010-201 221H0276
201 -08 4111315305 WASHER F 2X4.3X0.3 1 1 1
1 877W--010-201 221H0333
201 -09 6301492612 COVER 1 1 1
1 877W--010-201 211AB091
202 6301670690 ASSY,GEAR 1 1 1
1 804W--110-202 023E0044
202 -01 6301582757 ASSY,BASE(R) 1 1 1
1 877W--010-202 010A0037
202 -02 6301669144 GEAR(HIRA-2) 1 1 1
1 877W--010-202 223E0502
202 -03 6301551449 GEAR 1 1 1
1 877W--010-202 223E0458
202 -04 6301622576 COVER(MAKITORI-2) 1 1 1
1 877W--010-202 211AC677
202 -05 6301347011 PIN,LOCATE(SITEN-1) 2 2 2
2 877W--010-202 216E1539
202 -06 4111255403 SCR PAN 2X4 1 1 1
1 877W--010-202 221E0482
202 -07 4111412509 WASHER SPR 2 1 1 1
1 877W--010-202 221H0276
202 -08 4111315305 WASHER F 2X4.3X0.3 1 1 1
1 877W--010-202 221H0333
202 -09 6301492605 COVER 1 1 1
1 877W--010-202 211AB090
207 6301664101 ASSY,LEVER(KAIJO-L) 1 1 1
1 804W--110-207 016S1021
207 -01 6301663005 ASSY,LEVER(KAIJO-L) 1 1 1
1 016S1019
207 -02 6301656298 GEAR(HIRA-1) 1 1 1
1 223E0499
207 -03 6301656281 PIN,LOCATE(SITENN-1) 1 1 1
1 216E1731
207 -04 6301656359 BLOCK(L) 1 1 1
1 211G5776
207 -05 4110335700 SCR FLT 2.5X6 1 1 1
1 221D0261
207 -06 4111406201 SCR PAN 2.5X6 2 2 2
2 221E0575
207 -07 4111412707 WASHER SPR 2.5 2 2 2
2 221H0309
207 -08 4111415609 WASHER F 2.5X5X0.5 2 2 2
2 221H0335
208 6301664095 ASSY,LEVER(KAIJO-R) 1 1 1
1 804W--110-208 016S1020
208 -01 6301662992 ASSY,LEVER(KAIJO-R) 1 1 1
1 016S1018
208 -02 6301656298 GEAR(HIRA-1) 1 1 1
1 223E0499
208 -03 6301656281 PIN,LOCATE(SITENN-1) 1 1 1
1 216E1731
208 -04 6301656366 BLOCK(R) 1 1 1
1 211G5777
208 -05 4110335700 SCR FLT 2.5X6 1 1 1
1 221D0261
208 -06 4111406201 SCR PAN 2.5X6 2 2 2
2 221E0575
208 -07 4111412707 WASHER SPR 2.5 2 2 2
2 221H0309
208 -08 4111415609 WASHER F 2.5X5X0.5 2 2 2
2 221H0335
210 4111410000 NUT HEX 3 2 2 2
2 804W--110-210 221F0100
213 6301266374 SPRING,COMP 2 2 2
2 804W--110-2131 222M1310
214 6301608372 ASSY,LEVER(MAKITORI-L) 1 1 1 1 804W--110-214 016S0964
215 6301608389 ASSY,LEVER(MAKITORI-R) 1 1 1 1 804W--110-215 016S0965
216 6301266619 ROLLER(A) 2 2 2
2 804W--110-216 213C0207
218 6301266596 PIN,GUIDE 1 1 1
2 804W--110-218 216F0884
219 6301266381 SPRING,COMP 2 2 2
2 804W--110-219 222M1311
14
0909-001
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
220 6301266602 PIN,GUIDE(BANE) 2 2 2 2 804W--110-220 216F0885
221 6301267715 MOTOR,DC 2 2 2
2 M91,M92 804W--110-221 4M130018
224 6301265988 PIN,LOCATE 2 2 2
2 804W--110-224 216E1485
227 6301656311 PIN,LOCATE(SITEN-2) 2 2 2
2 804W--110-227 216E1732
228 6300008494 BOLT,HEX-SCT 4 4 4
4 804W--110-228 221A0104
229 6300007503 BOLT,HEX-SCT 4 4 4
4 804W--110-229 221A0005
232 4110160203 RING E 2.5 2 2 2
2 804W--110-232 221K0114
233 6301268248 SET SCREW(SET SCREW) 1 1 1 1 804W--110-233 221C0100
234 4111416606 WASHER SPR 2.5 4 4 4
4 804W--110-234 221H0279
235 4111412806 WASHER SPR 3 4 4 4
4 804W--110-235 221H0281
236 4111415708 WASHER F 2.5X5X0.5 4 4 4
4 804W--110-236 221H0336
237 4111413902 WASHER V 3X7X0.5 4 4 4
4 804W--110-237 221H0312
238 6301261621 SENSOR,PHOTO 2 2 2
2 B03,B04 804W--110-507 23G10088
239 4111406300 SCR PAN 2X8 4 4 4
4 804W--110-035 221E0484
GT-08080
GT-08081
GT-08082
GT-08083
W-3
