1012-007 19 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE W -5 404 6301614823 P .C.B,MOUNT 1 1 1 1 804W--1 10-504 4B1 1 1599 405 6301265865 LINK(KAIJYO) 1 1 1 1 804W--1 10-015 214B0217 406 6301265872 LEVER(GR…

0601-004

テープフィーダ

TAPE FEEDER

GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083

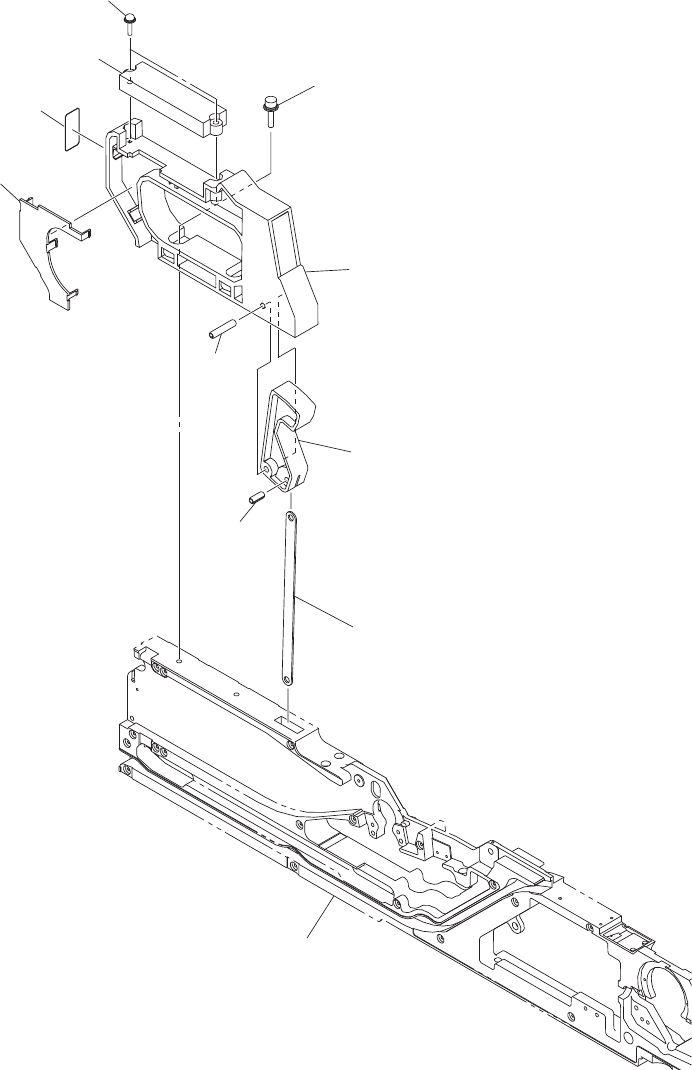

Fig. W-5

操作パネル部

Operation Panel Section

See Fig.W-1

Key No.1

405

406

407

439

440

437

408

404

445

432

441

443

1012-007

Key No. PART No. PART NAME Q’ty REMARKS New Code

NOTE

W-5

404 6301614823 P.C.B,MOUNT 1 1 1 1 804W--110-504 4B111599

405 6301265865 LINK(KAIJYO) 1 1 1

1 804W--110-015 214B0217

406 6301265872 LEVER(GRIP) 1 1 1

1 804W--110-016 216S2642

407 6301265919 GRIP 1 1 1

1 804W--110-017 226D0108

408 6301265728 COVER(GRIP) 1 1 1

1 804W--110-018 211A8625

432 6300007657 BOLT,HEX-SCT 2 2 2

2 804W--110-032 221A0020

437 4111151507 SCR TPG PAN 3X12 2 2 2

2 804W--110-037 221N0005

439 6300010336 SPRING PIN 1 1 1

1 804W--110-039 221J0007

440 6301180038 SPRING PIN 1 1 1

1 804W--110-040 221J0058

441 4111412905 WASHER SPR 4 2 2 2

2 804W--110-041 221H0284

443 4111414008 WASHER V 4X9X0.8 2 2 2

2 804W--110-043 221H0315

445 08040008 NAME PLATE,INDEX 1 1 1

1 804W--110-045 08040008

GT-08080

GT-08081

GT-08082

GT-08083

0909-007

テープフィーダ

TAPE FEEDER

GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083

Fig. W-6

モーターコントロール基板

Motor Control P.C.B.

505

See Fig.W-3

Key No.221

See Fig.W-3

Key No.221

See Fig.W-1

Key No.2

See Fig.W-2

Key No.139

See Fig.W

-5

Key No.404

See Fig.W-2

Key No.139

See Fig.W

-3

Key No.242

VIEW "A"

502

508

501

516

503

506
