1012-007 69 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE Q-6 501 6301263328 CORD 1 804Q--010-501 4W202800 502 6301276083 CORD 1 804Q--010-502 4W202883 503 6301293561 CORD 1 804Q--010-503 4W202923 505 6301266…
0710-003
68
テープフィーダ
TAPE FEEDER
GT-44560 GT-44560

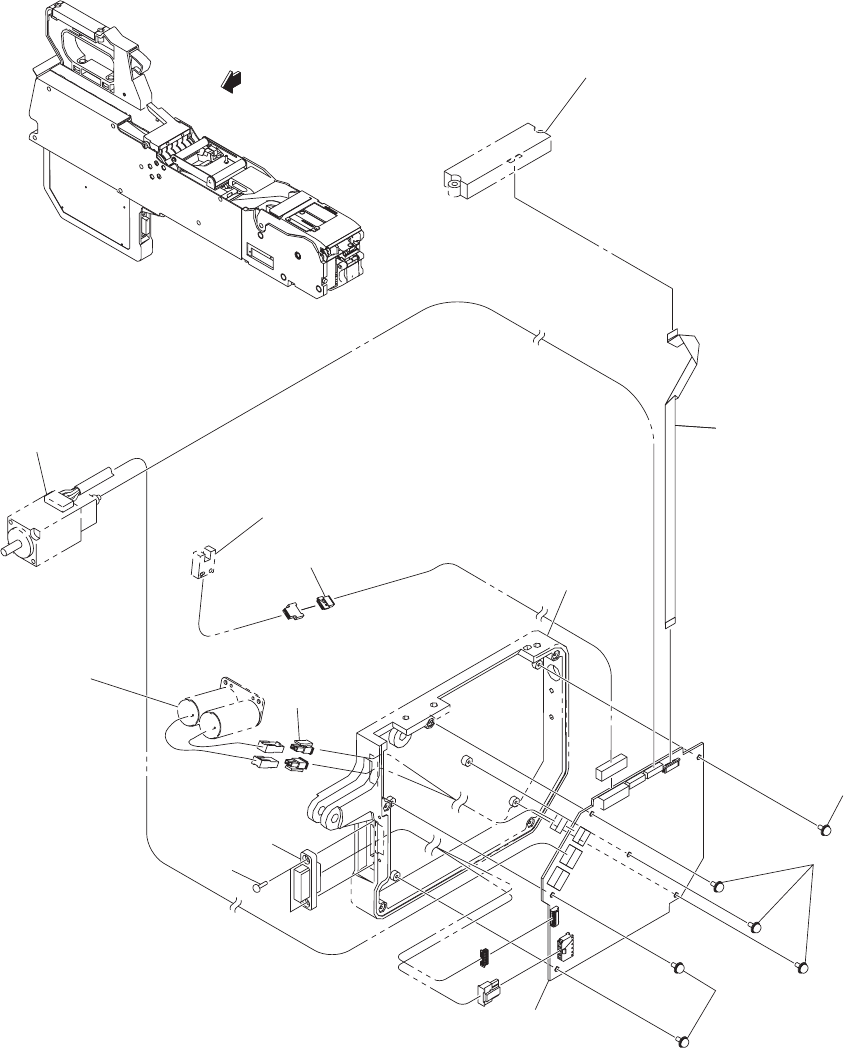

Fig. Q-6
モーターコントロール基板
Motor Control P.C.B.
506
See Fig.Q-3
Key No.257
508
See Fig.Q-2
Key No.149
See Fig.Q-3
Key No.221
See Fig.Q-5
Key No.404
516
516
516
501
505
502
503
See Fig.Q-1
Key No.2
VIEW "A"
A
1012-007
69
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
Q-6
501 6301263328 CORD 1 804Q--010-501 4W202800
502 6301276083 CORD 1
804Q--010-502 4W202883
503 6301293561 CORD 1
804Q--010-503 4W202923
505 6301266916 WIRE 1
804Q--110-505 4W300034
506 4111425004 SCR PAN 2.5X8 2
804Q--010-035 221E0487
508 6301612218 UNIT,DRIVER 1
804Q--010-508 4U240484
516 6301274546 SCR PAN+SW+W 3X6 6
804Q--010-026 221D0262
GT-44560
